HEIDENHAIN iTNC 530 491
8.9 SL
-Zyklen mit k
o
mplex
e
r K
ont
urf
or
m
el Konturbeschreibungs-Programm 1: Tasche A
Konturbeschreibungs-Programm 2: Tasche B

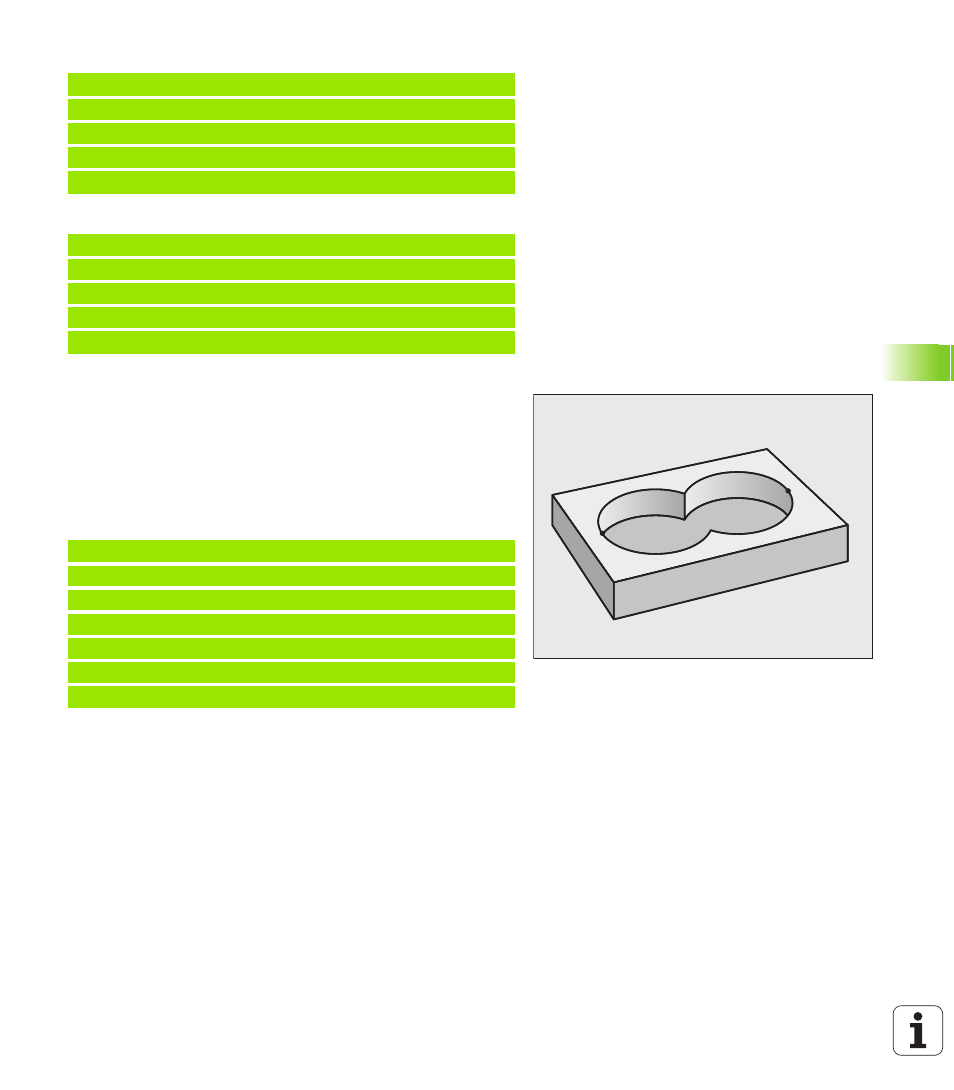

„Summen“-Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten
Fläche sollen bearbeitet werden:
„ Die Flächen A und B müssen in separaten Programmen ohne
Radiuskorrektur programmiert sein
„ In der Konturformel werden die Flächen A und B mit der Funktion
“vereinigt mit“ verrechnet
Konturdefinitions-Programm:
0 BEGIN PGM TASCHE_A MM
1 L X+10 Y+50 R0
2 CC X+35 Y+50
3 C X+10 Y+50 DR-
4 END PGM TASCHE_A MM
0 BEGIN PGM TASCHE_B MM
1 L X+90 Y+50 R0
2 CC X+65 Y+50
3 C X+90 Y+50 DR-
4 END PGM TASCHE_B MM
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 | QC2
55 ...
56 ...
