8 Programmieren: Zyklen
8.6 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e
n
Bearbeitungs-Umfang (0/1/2)
Q215: Bearbeitungs-
Umfang festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist

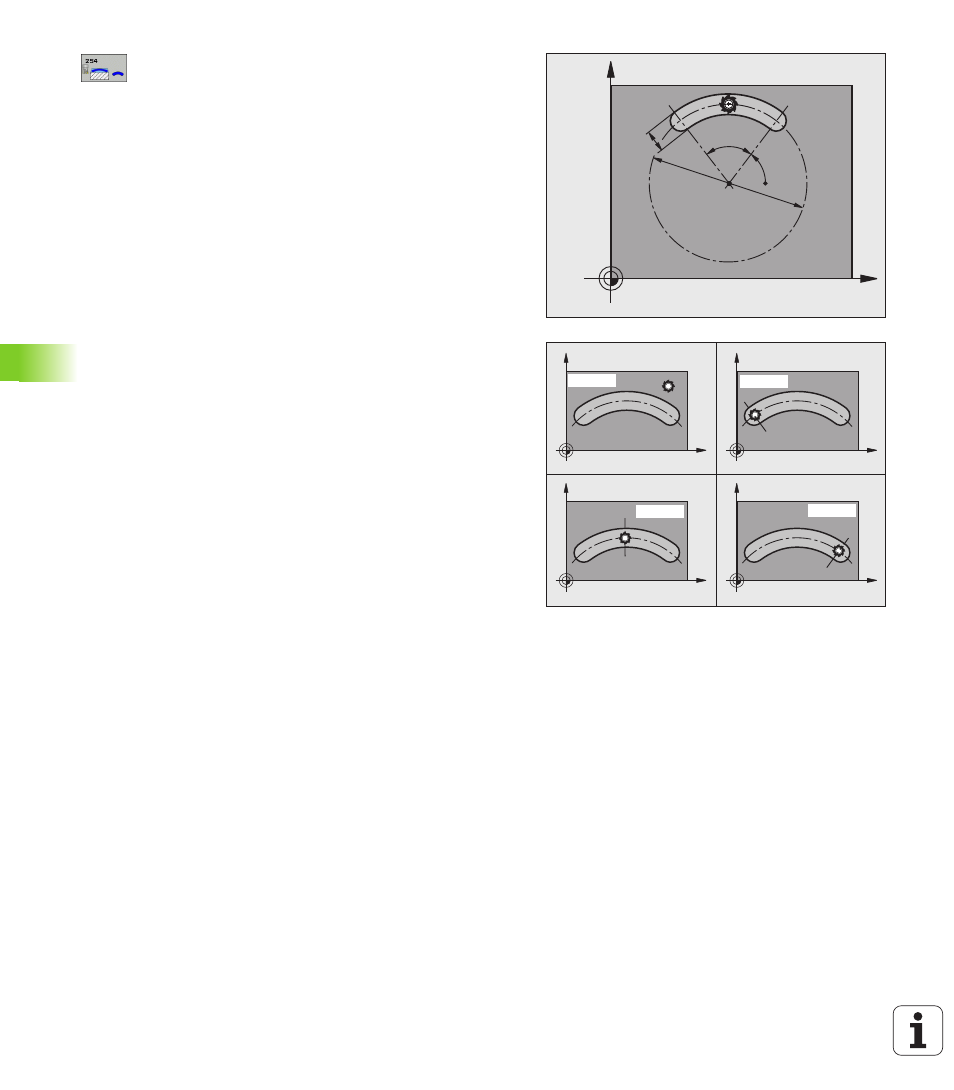

Nutbreite
Q219 (Wert parallel zur Nebenachse der
Bearbeitungsebene): Breite der Nut eingeben; wenn
Nutbreite gleich Werkzeug-Durchmesser
eingegeben, dann schruppt die TNC nur (Langloch
fräsen). Maximale Nutbreite beim Schruppen:
Doppelter Werkzeug-Durchmesser
Schlichtaufmaß Seite
Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene
Teilkreis-Durchmesser
Q375: Durchmesser des
Teilkreises eingeben
Bezug für Nutlage (0/1/2/3)
Q367: Lage der Nut
bezogen auf die Position des Werkzeuges beim
Zyklus-Aufruf:
0: Werkzeugposition wird nicht berücksichtigt.
Nutlage ergibt sich aus eingegebener Teilkreis-Mitte
und Startwinkel
1: Werkzeugposition = Zentrum linker Nutkreis.
Startwinkel Q376 bezieht sich auf diese Position.
Eingegebene Teilkreis-Mitte wird nicht berücksichtigt
2: Werkzeugposition = Zentrum Mittelachse.
Startwinkel Q376 bezieht sich auf diese Position.
Eingegebene Teilkreis-Mitte wird nicht berücksichtigt
3: Werkzeugposition = Zentrum rechter Nutkreis.
Startwinkel Q376 bezieht sich auf diese Position.
Eingegebene Teilkreis-Mitte wird nicht berücksichtigt
Mitte 1. Achse
Q216 (absolut): Mitte des Teilkreises
in der Hauptachse der Bearbeitungsebene. Nur
wirksam, wenn Q367 = 0
Mitte 2. Achse
Q217 (absolut): Mitte des Teilkreises
in der Nebenachse der Bearbeitungsebene. Nur
wirksam, wenn Q367 = 0
Startwinkel
Q376 (absolut): Polarwinkel des
Startpunkts eingeben
Öffnungs-Winkel der Nut
Q248 (inkremental):
Öffnungs-Winkel der Nut eingeben
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=
Q367=
Q367=
Q367=
