284 6 Programmieren: Konturen programmieren
6.6 Bahnbew
e
gung
en – F
reie K
o
nt
ur
-Pr
o
gr
ammier
ung FK

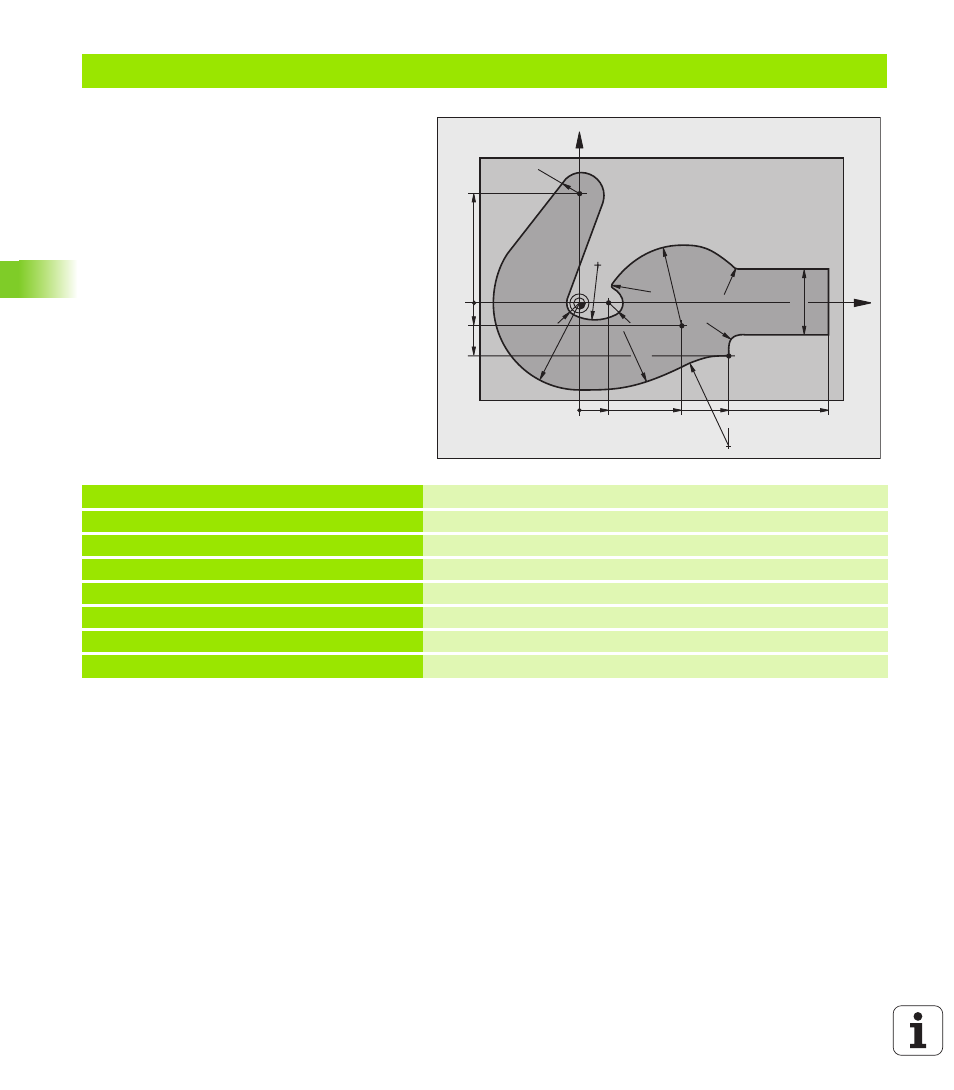

Beispiel: FK-Programmierung 3
0 BEGIN PGM FK3 MM
1 BLK FORM 0.1 Z X-45 Y-45 Z-20 Rohteil-Definition
2 BLK FORM 0.2 X+120 Y+70 Z+0
3 TOOL DEF 1 L+0 R+3 Werkzeug-Definition
4 TOOL CALL 1 Z S4500 Werkzeug-Aufruf
5 L Z+250 R0 FMAX Werkzeug freifahren
6 L X-70 Y+0 R0 FMAX Werkzeug vorpositionieren
7 L Z-5 R0 F1000 M3 Auf Bearbeitungstiefe fahren
X
Y
110 12
50
-10
44 65
R10
-25
30
R40
R6
R6
R24
R1,5
R36
R5
R5
R65
R50
