HEIDENHAIN iTNC 530
377

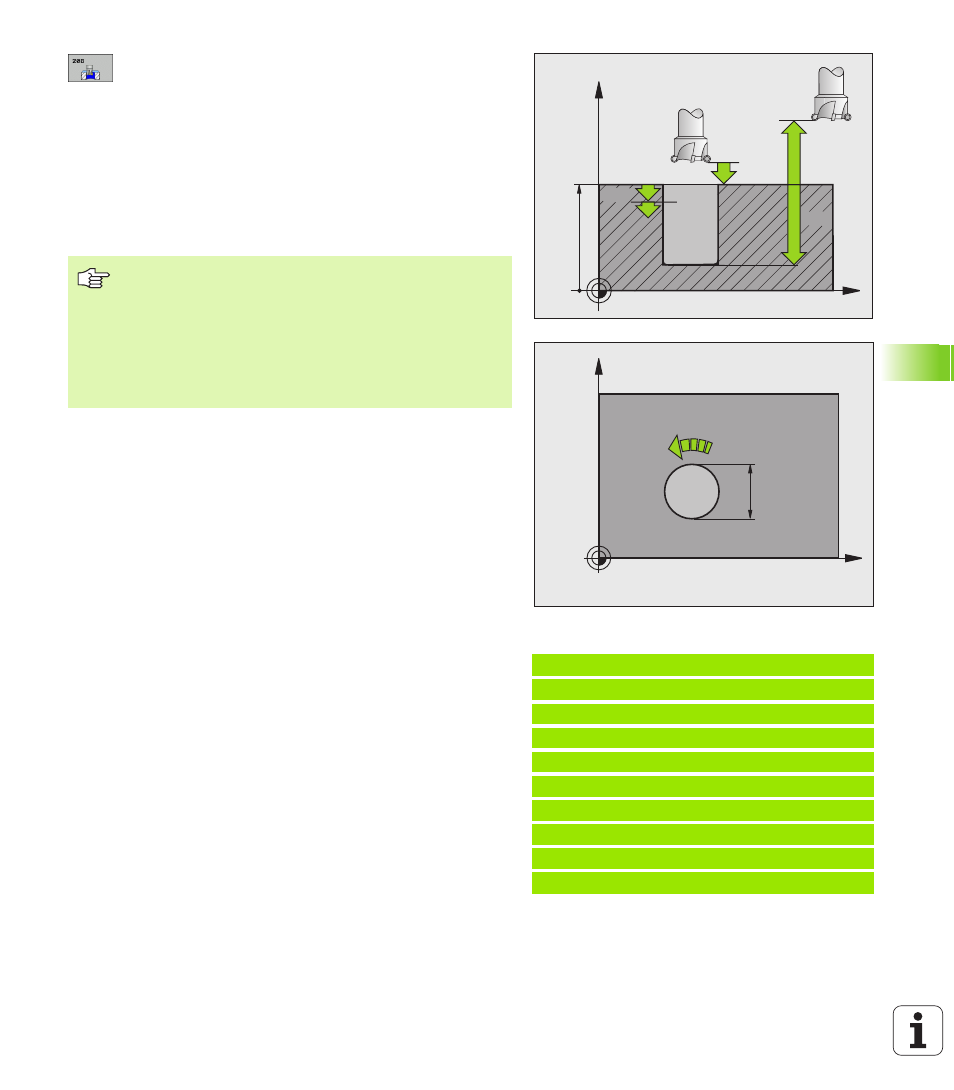

8.5 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen
Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeug-Unterkante – Werkstück-Oberfläche
Tiefe
Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund
Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Bohren
auf der Schraubenlinie in mm/min
Zustellung pro Schraubenlinie
Q334 (inkremental):
Maß, um welches das Werkzeug auf einer
Schraubenlinie (=360°) jeweils zugestellt wird
Koord. Werkstück-Oberfläche
Q203 (absolut):
Koordinate Werkstück-Oberfläche
2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann
Soll-Durchmesser
Q335 (absolut): Bohrungs-
Durchmesser. Wenn Sie den Soll-Durchmesser
gleich dem Werkzeug-Durchmesser eingeben, dann
bohrt die TNC ohne Schraubenlinien-Interpolation
direkt auf die eingegebene Tiefe
Vorgebohrter Durchmesser
Q342 (absolut): Sobald Sie
in Q342 einen Wert größer 0 eingeben, führt die TNC
keine Überprüfung bzgl. des Durchmesser-
Verhältnisses Soll- zu Werkzeug-Durchmesser mehr
durch. Dadurch können Sie Bohrungen ausfräsen,
deren Durchmesser mehr als doppelt so groß sind
wie der Werkzeug-Durchmesser
Fräsart
Q351: Art der Fräsbearbeitung bei M3
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
Beispiel: NC-Sätze
12 CYCL DEF 208 BOHRFRAESEN
Q200=2
;SICHERHEITS-ABST.
Q201=-80
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q334=1.5
;ZUSTELL-TIEFE
Q203=+100
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q335=25
;SOLL-DURCHMESSER
Q342=0
;VORGEB. DURCHMESSER
Q351=+1
;FRAESART
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
Beachten Sie, dass Ihr Werkzeug bei zu großer Zustellung
sowohl sich selbst als auch das Werkstück beschädigt.
Um die Eingabe zu großer Zustellungen zu vermeiden,
geben Sie in der Werkzeug-Tabelle in der Spalte ANGLE den
maximal möglichen Eintauchwinkel des Werkzeugs an,
siehe „Werkzeug-Daten”, Seite 198. Die TNC berechnet
dann automatisch die maximal erlaubte Zustellung und
ändert ggf. Ihren eingegebenen Wert ab.
