11.2 Teilefamilien – Q-Parameter
statt Zahlenwerte
Anwendung
Mit der Q-Parameter-Funktion FN 0: ZUWEISUNG können Sie Q-
Parametern Zahlenwerte zuweisen. Dann setzen Sie im Bearbeitungs-
Programm statt dem Zahlenwert einen Q-Parameter ein.
NC-Beispielsätze
Für Teilefamilien programmieren Sie z.B. die charakteristischen
Werkstück-Abmessungen als Q-Parameter.
Für die Bearbeitung der einzelnen Teile weisen Sie dann jedem dieser
Parameter einen entsprechenden Zahlenwert zu.

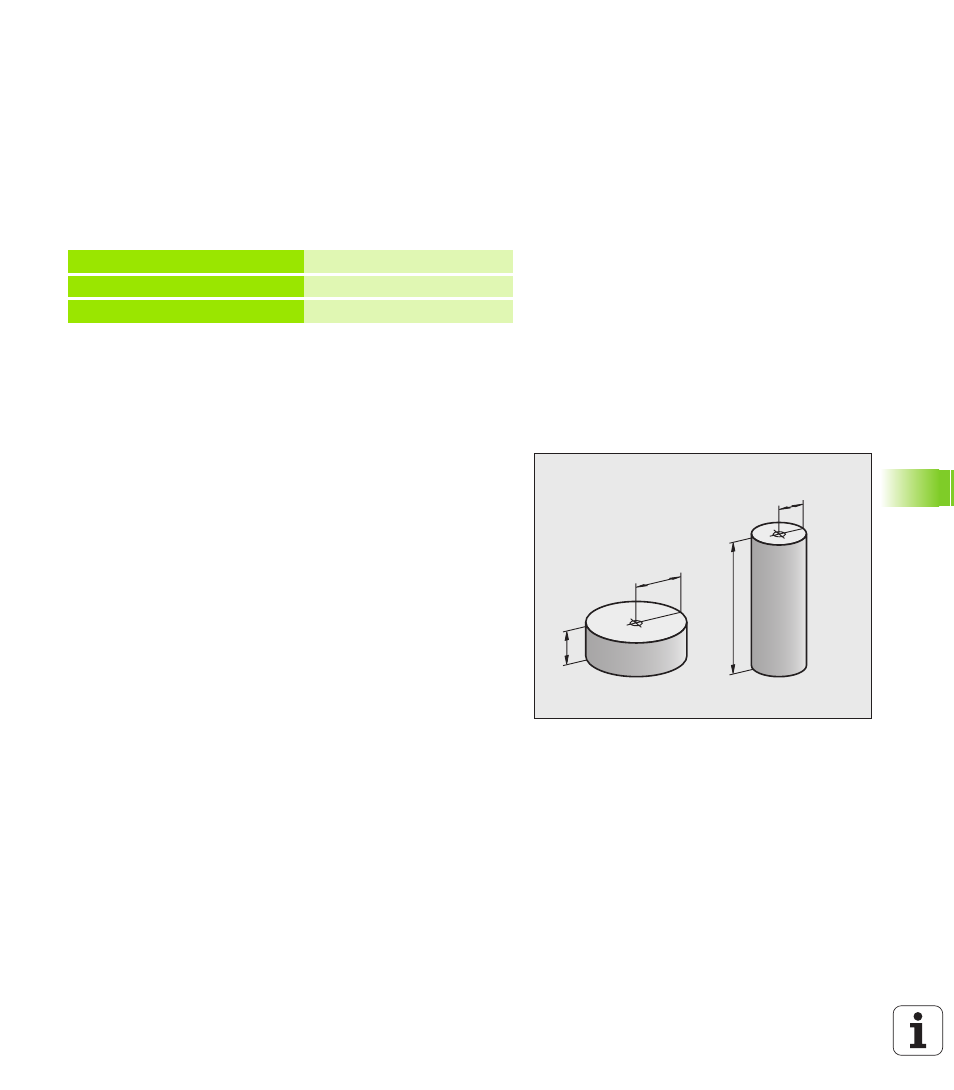

Beispiel
Zylinder mit Q-Parametern
15 FN O: Q10=25
Zuweisung
...
Q10 erhält den Wert 25
25 L X +Q10
entspricht L X +25
Z1
Q1
Q2
Z2
Q1
Q2
Zylinder-Radius
R = Q1
Zylinder-Höhe
H = Q2
Zylinder Z1
Q1 = +30
Q2 = +10
Zylinder Z2
Q1 = +10
Q2 = +50
