168 Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.8 Pr
ogr
a
mmierbeispiele
5.8 Programmierbeispiele

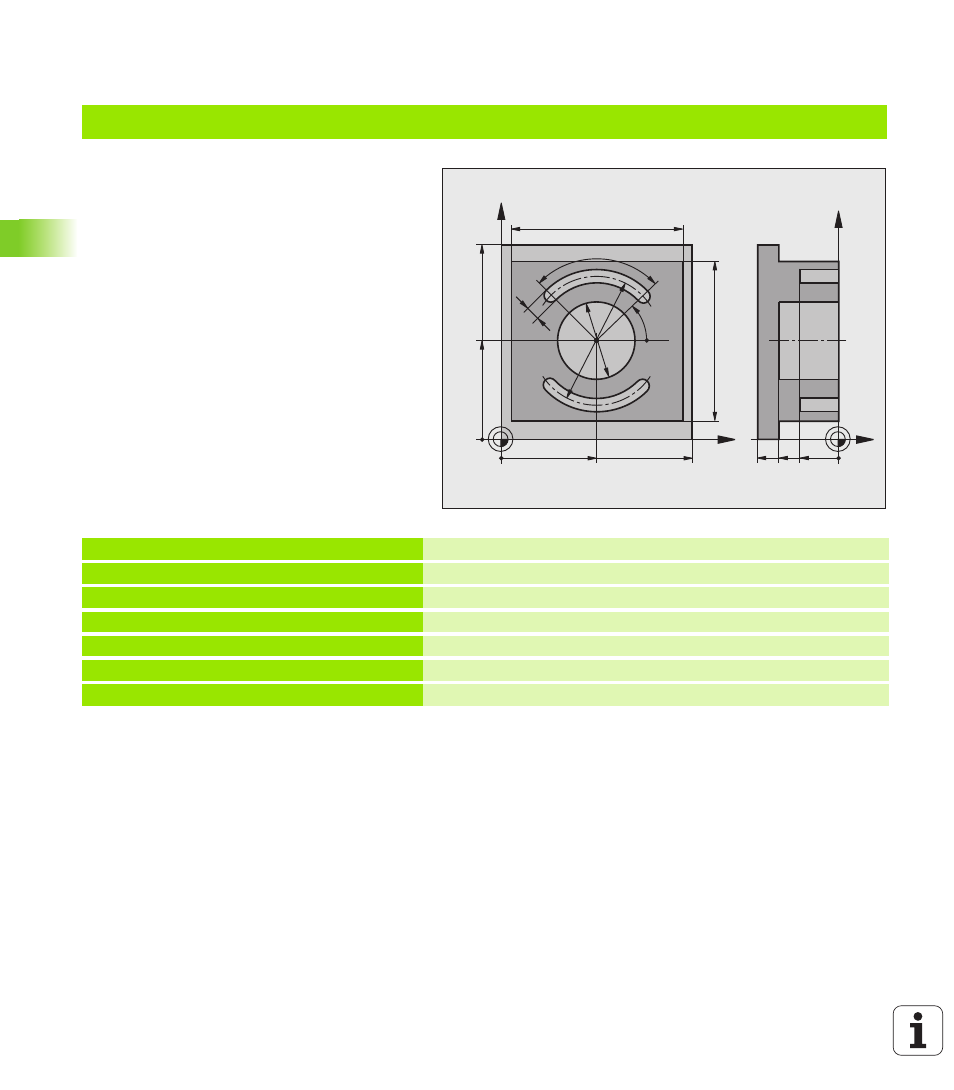

Beispiel: Tasche, Zapfen und Nuten fräsen
0 BEGINN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6 Werkzeug-Definition Schruppen/Schlichten
4 TOOL DEF 2 L+0 R+3 Werkzeug-Definition Nutenfräser
5 TOOL CALL 1 Z S3500 Werkzeug-Aufruf Schruppen/Schlichten
6 L Z+250 R0 FMAX Werkzeug freifahren
X
Y
50
50
100
100
80
90
8
90°
45°
50
70
Z
Y
-40 -20 -30
