Tastsystemzyklen: Sonderfunktionen
1
7.8 TS KALIBRIEREN (Z
yklus 460, DIN/ISO: G460)
17.8 TS KALIBRIEREN (Zyklus 460,
DIN/ISO: G460)
Zyklusablauf

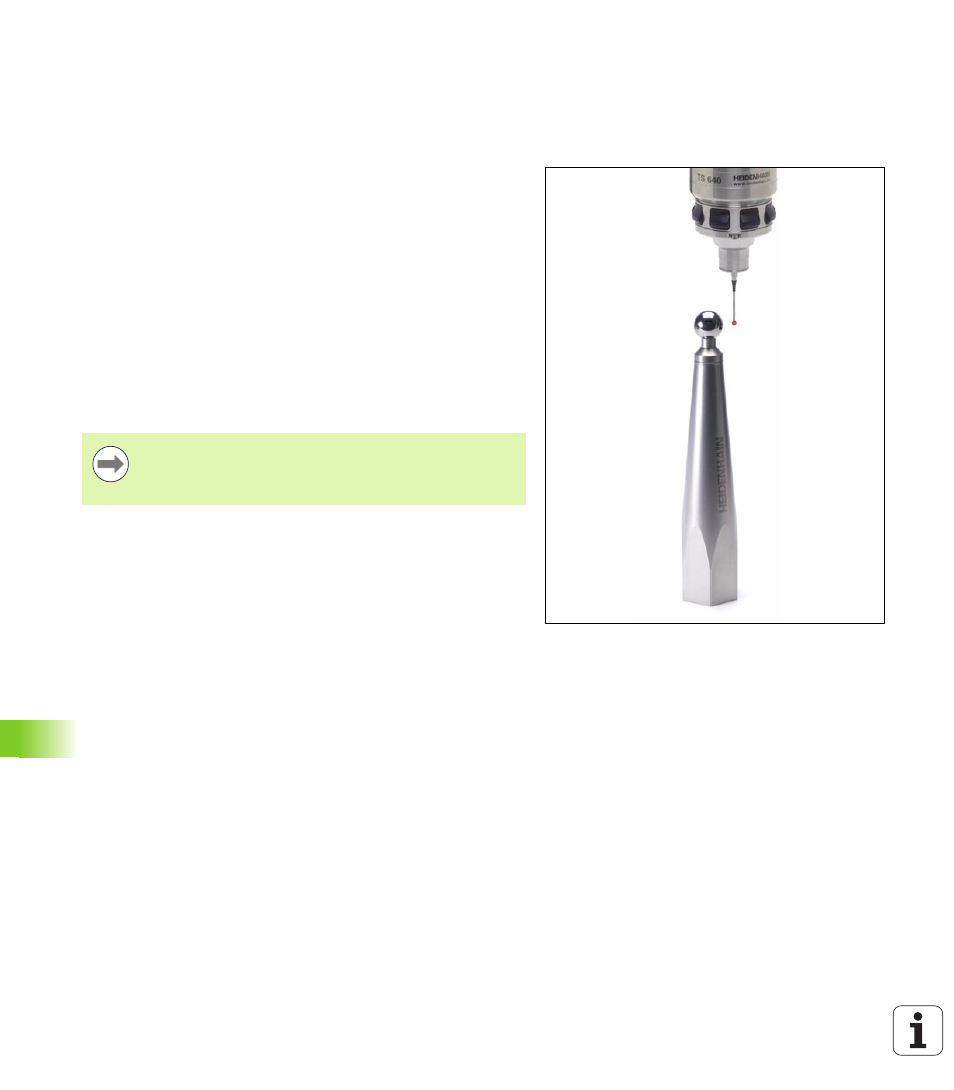

Mit dem Zyklus 460 können Sie ein schaltendes 3D-Tastsystem an
einer exakten Kalibrierkugel automatisch kalibrieren. Es ist möglich nur
eine Radiuskalibrierung, oder eine Radius- und Längenkalibrierung
durchzuführen.
1
Kalibrierkugel aufspannen, auf Kollisionsfreiheit achten
2
Tastsystem in der Tastsystem-Achse über die Kalibrierkugel und in
der Bearbeitungsebene ungefähr in die Kugelmitte positionieren
3
Die erste Bewegung im Zyklus erfolgt in die negative Richtung der
Tastsystem-Achse
4
Anschließend ermittelt der Zyklus das exakte Kugelzentrum in der
Tastsystem-Achse
Beim Programmieren beachten!
Beachten Sie vor dem Programmieren
Tastsystem im Programm so vorpositionieren, dass es
ungefähr über der Kugelmitte steht.
