HEIDENHAIN iTNC 530 245
9.1 SL
-Zyklen mit k
o
mplex
e
r K
ont
urf
o
rm

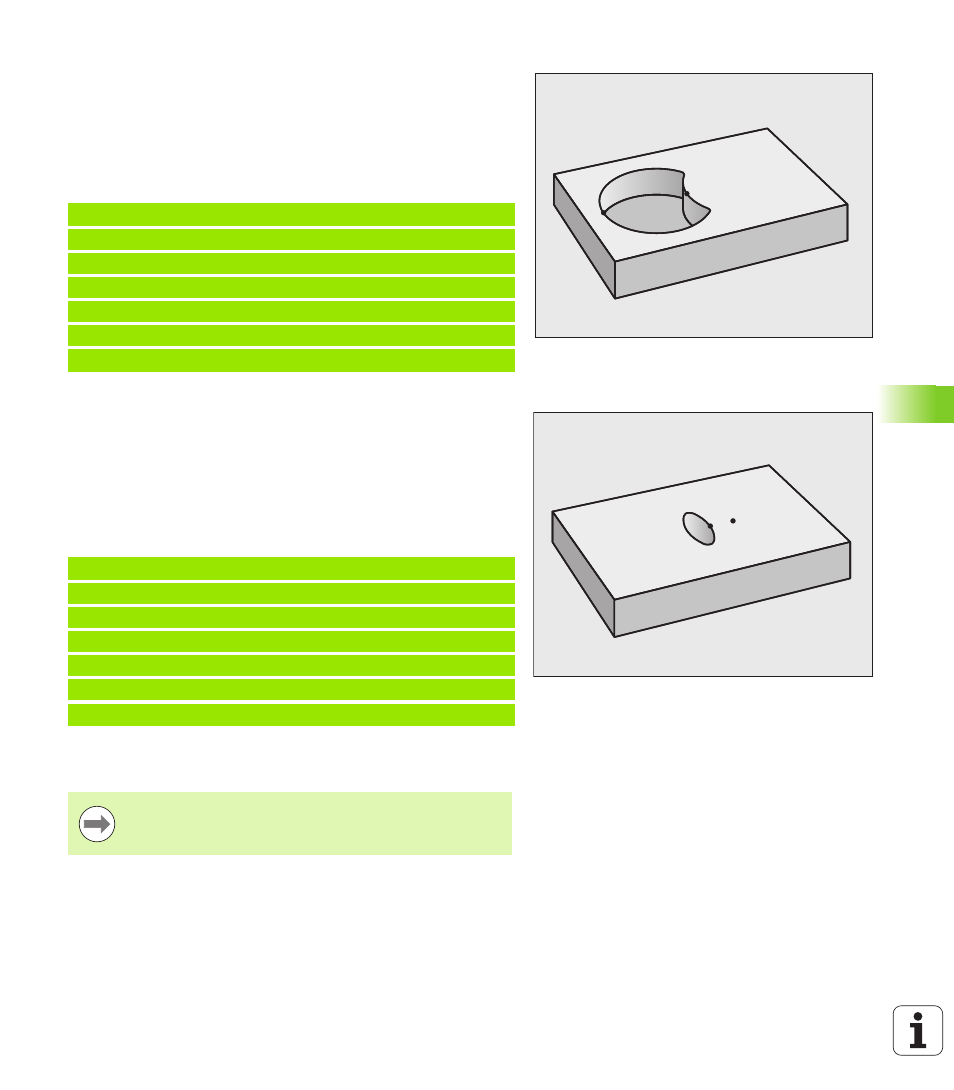

el „Differenz“-Fläche
Fläche A soll ohne den von B überdeckten Anteil bearbeitet werden:
„ Die Flächen A und B müssen in separaten Programmen ohne
Radiuskorrektur programmiert sein
„ In der Konturformel wird die Fläche B mit der Funktion “geschnitten
mit Komplement von“ von der Fläche A abgezogen
Konturdefinitions-Programm:
„Schnitt“-Fläche
Die von A und B überdeckte Fläche soll bearbeitet werden. (Einfach
überdeckte Flächen sollen unbearbeitet bleiben.)
„ Die Flächen A und B müssen in separaten Programmen ohne
Radiuskorrektur programmiert sein
„ In der Konturformel werden die Flächen A und B mit der Funktion
“geschnitten mit“ verrechnet
Konturdefinitions-Programm:
Kontur Abarbeiten mit SL-Zyklen
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “TASCHE_A.H“
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“
54 QC10 = QC1 & QC2
55 ...
56 ...
Die Bearbeitung der definierten Gesamtkontur erfolgt mit
den SL-Zyklen 20 - 24 (siehe „Übersicht” auf Seite 184).
