HEIDENHAIN iTNC 530 275
1
1
.3 NULLPUNKT
-V
ersc
hiebung mit Nullpunkt-T
a
bellen (Zyklus
7,
DIN/ISO:
G53)
11.3 NULLPUNKT-Verschiebung
mit Nullpunkt-Tabellen
(Zyklus 7, DIN/ISO: G53)
Wirkung

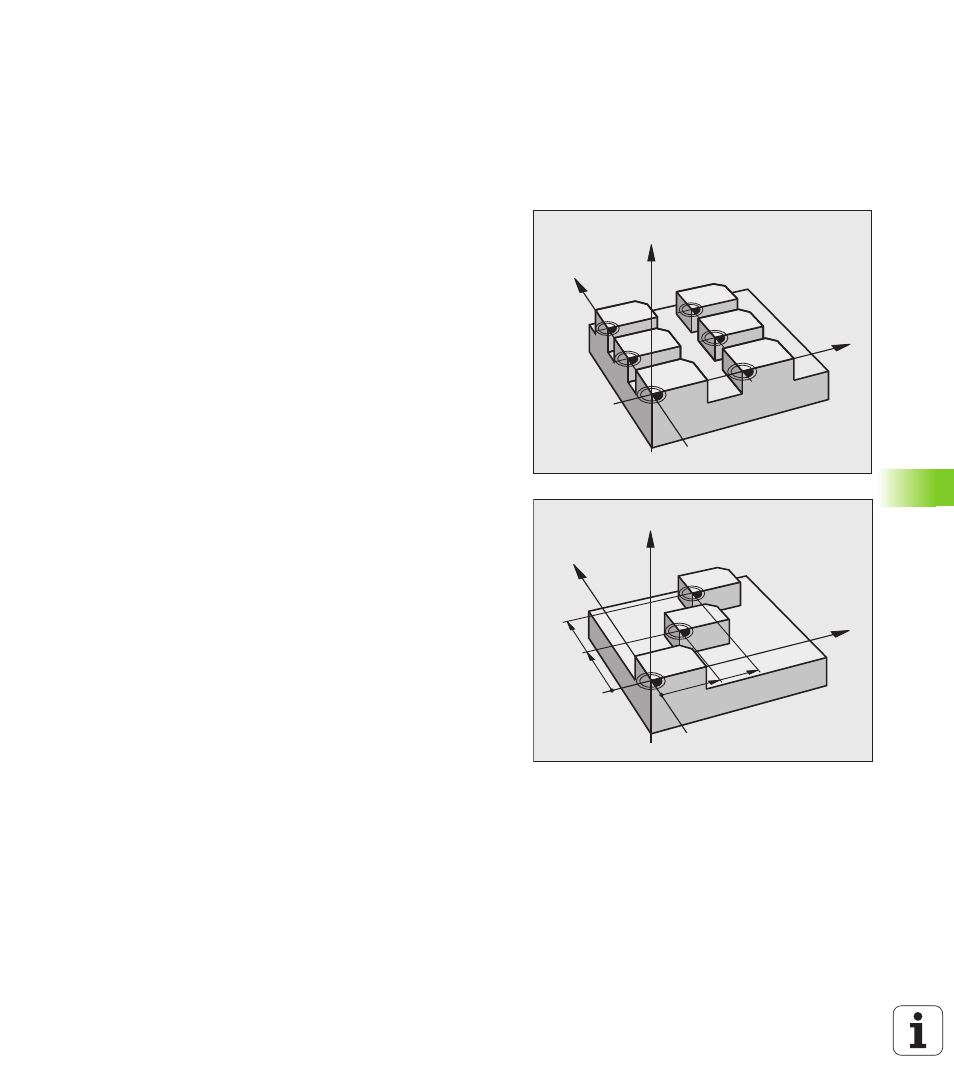

Nullpunkt-Tabellen setzen Sie z.B. ein bei
„ häufig wiederkehrenden Bearbeitungsgängen an verschiedenen
Werkstück-Positionen oder
„ häufiger Verwendung derselben Nullpunktverschiebung
Innerhalb eines Programms können Sie Nullpunkte sowohl direkt in
der Zyklus-Definition programmieren als auch aus einer Nullpunkt-
Tabelle heraus aufrufen.
Rücksetzen
„ Aus der Nullpunkt-Tabelle Verschiebung zu den Koordinaten
X=0; Y=0 etc. aufrufen
„ Verschiebung zu den Koordinaten X=0; Y=0 etc. direkt mit einer
Zyklus-Definition aufrufen
„ Funktion TRANS DATUM RESET verwenden
Grafik
Wenn Sie nach einer Nullpunkt-Verschiebung eine neue BLK FORM
programmieren, können Sie über den Maschinen-Parameter 7310
entscheiden, ob sich die BLK FORM auf den neuen oder alten Nullpunkt
beziehen soll. Bei der Bearbeitung mehrerer Teile kann die TNC
dadurch jedes Teil einzeln grafisch darstellen.
Status-Anzeigen
In der zusätzlichen Status-Anzeige werden folgende Daten aus der
Nullpunkt-Tabelle angezeigt:
„ Name und Pfad der aktiven Nullpunkt-Tabelle
„ Aktive Nullpunkt-Nummer
„ Kommentar aus der Spalte DOC der aktiven Nullpunkt-Nummer
N
0
N
2
N 4
N
1
N 3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N 2
N 1
1
2
1
2
