410

Tastsystemzyklen: Werkstücke automatisch kontrollieren

16.5 MESSEN BOHRUNG (Zyklus

421, DIN/ISO: G421)

U

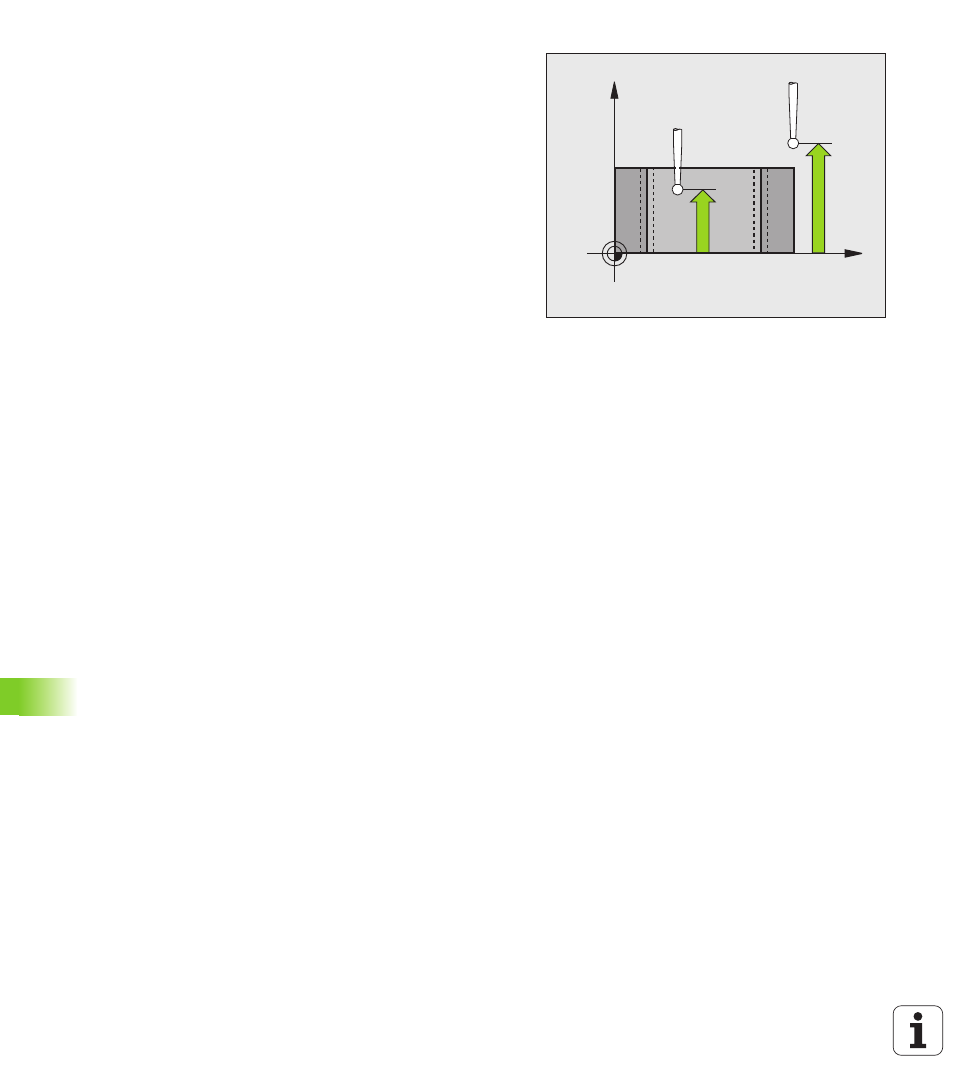

Messhöhe in der Tastsystem-Achse

Q261 (absolut):

Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999

U

Sicherheits-Abstand

Q320 (inkremental):

Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF

U

Sichere Höhe

Q260 (absolut): Koordinate in der

Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF

U

Fahren auf sichere Höhe

Q301: Festlegen, wie das

Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Alternativ PREDEF

U

Größtmaß Bohrung

Q275: Größter erlaubter

Durchmesser der Bohrung (Kreistasche).
Eingabebereich 0 bis 99999,9999

U

Kleinstmaß Bohrung

Q276: Kleinster erlaubter

Durchmesser der Bohrung (Kreistasche).
Eingabebereich 0 bis 99999,9999

U

Toleranzwert Mitte 1. Achse

Q279: Erlaubte

Lageabweichung in der Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999

U

Toleranzwert Mitte 2. Achse

Q280: Erlaubte

Lageabweichung in der Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999

X

Z

Q261

Q260
