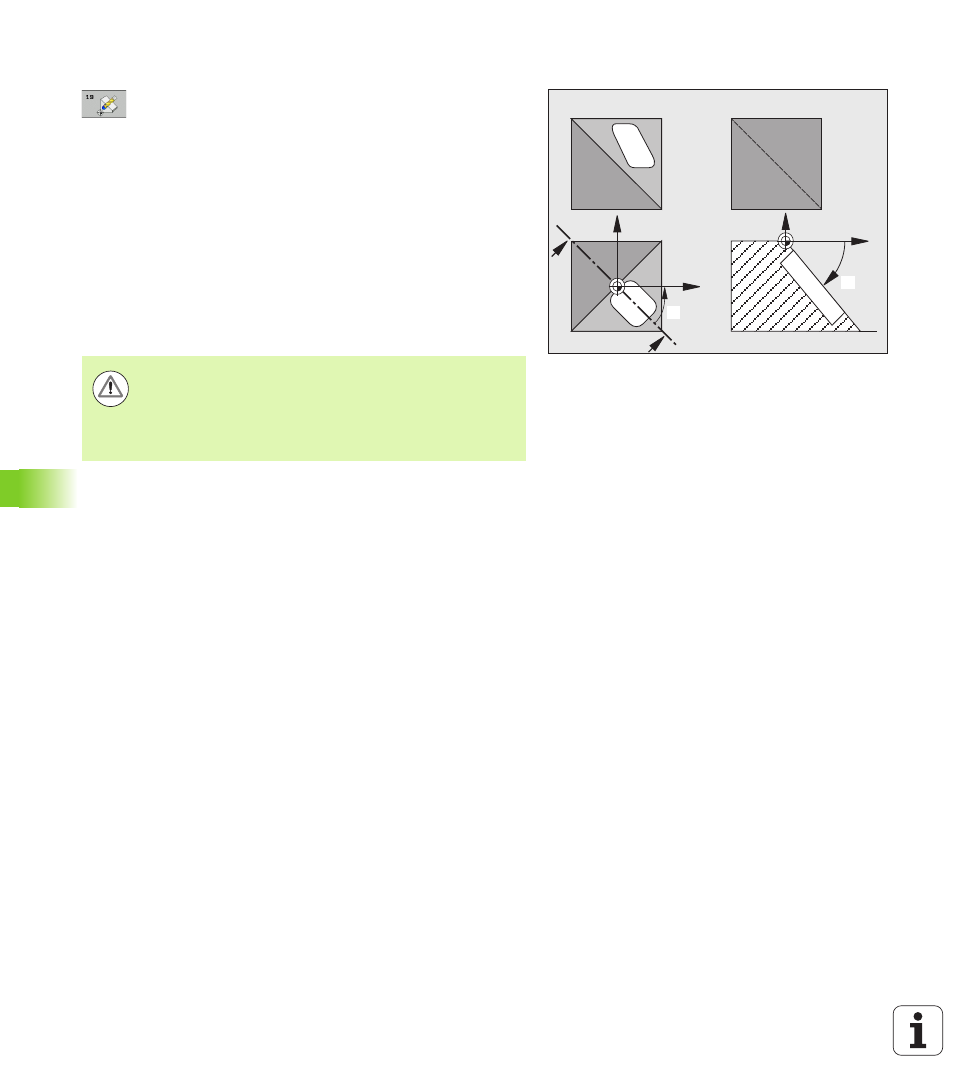

292 Zyklen: Koordinaten-Umrechnungen
1
1
.9 BEARBEITUNGSEBENE (Zyklus 1
9
, DIN/ISO: G80, Sof
tw
a
re
-Option 1)
Zyklusparameter
U Drehachse und -winkel? : Drehachse mit zugehörigem
Drehwinkel eingeben; die Drehachsen A, B und C
über Softkeys programmieren. Eingabe-Bereich
-360,000 bis 360,000
Wenn die TNC die Drehachsen automatisch positioniert, dann können
Sie noch folgende Parameter eingeben
U Vorschub? F= : Verfahrgeschwindigkeit der Drehachse
beim automatischen Positionieren. Eingabe-Bereich 0
bis 99999,999
U Sicherheits-Abstand? (inkremental): Die TNC
positioniert den Schwenkkopf so, dass die Position,
die sich aus der Verlängerung des Werkzeugs um den
Sicherheits-Abstand, sich relativ zum Werkstück nicht
ändert. Eingabe-Bereich 0 bis 99999,9999
Rücksetzen
Um die Schwenkwinkel rückzusetzen, Zyklus BEARBEITUNGSEBENE
erneut definieren und für alle Drehachsen 0° eingeben. Anschließend
Zyklus BEARBEITUNGSEBENE nochmal definieren, und die
Dialogfrage mit der Taste NO ENT bestätigen. Dadurch setzen Sie die
Funktion inaktiv.
Z S
S
S-S
X
B
Y
X
C
Achtung Kollisionsgefahr!
Beachten Sie, dass sich der Sicherheits-Abstand beim
Zyklus 19 nicht auf die Oberkante des Werkstücks bezieht
(wie dies bei den Bearbeitungszyklen der Fall ist), sondern
auf den aktiven Bezugspunkt!
