246 Programmieren: Konturen programmieren
6.5
Bahnbew
egung
en
–
Po
lar
koor
dinat
en

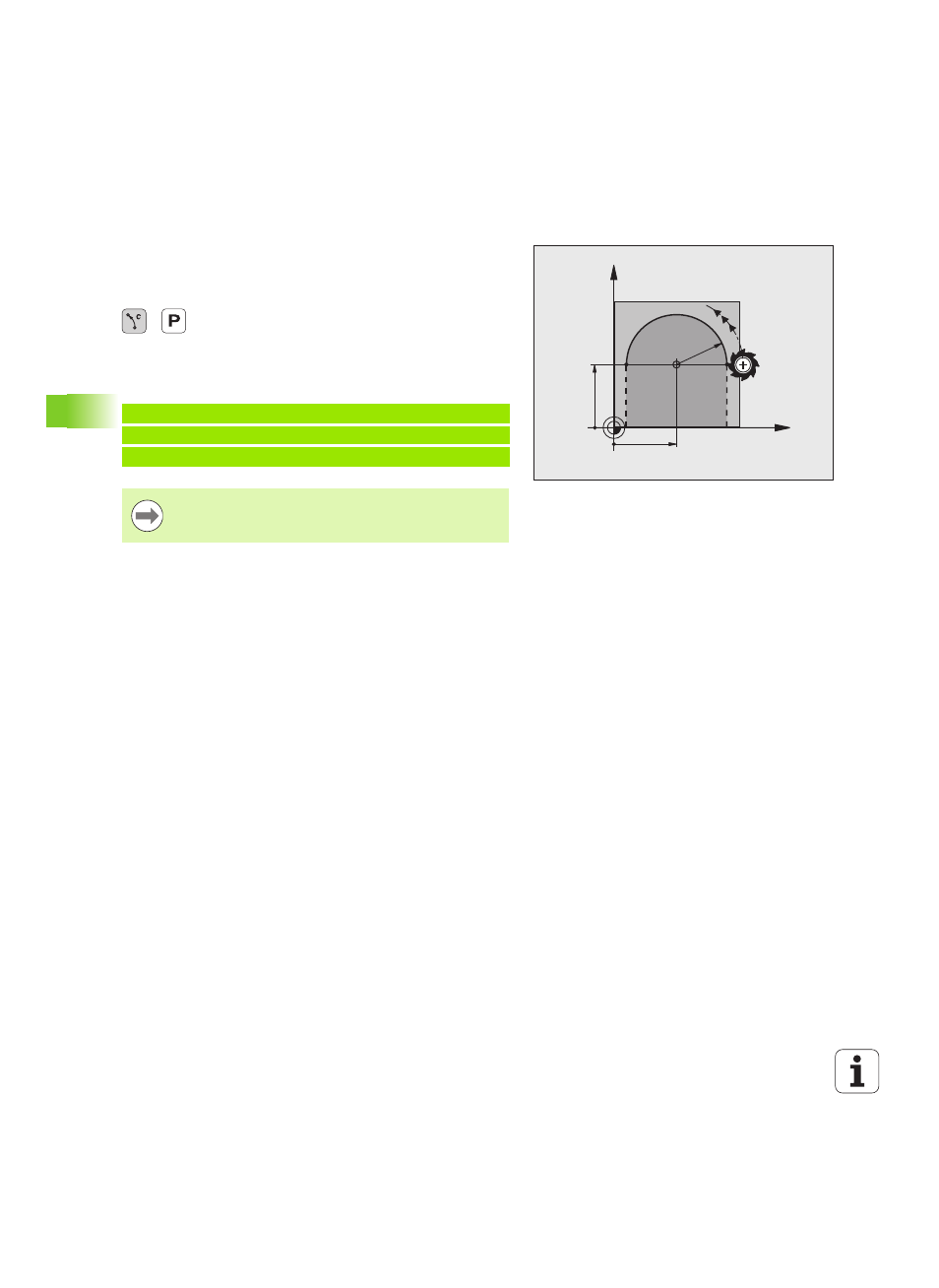

Kreisbahn CP um Pol CC
Der Polarkoordinaten-Radius PR ist gleichzeitig Radius des
Kreisbogens. PR ist durch den Abstand des Startpunkts zum Pol CC
festgelegt. Die zuletzt programmierte Werkzeug-Position vor der
Kreisbahn ist der Startpunkt der Kreisbahn.
 Polarkoordinaten-Winkel PA : Winkelposition des
Kreisbahn-Endpunkts zwischen –99999,9999° und
+99999,9999°
 Drehsinn DR
NC-Beispielsätze
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Bei inkrementalen Koordinaten gleiches Vorzeichen für
DR und PA eingeben.
