HEIDENHAIN iTNC 530

491

12.2 Die PLANE-F

unktion: Sc

hw

enk

en der Bearbeit

ungsebene (Sof

tw

ar

e-

Option

1)

Bearbeitungsebene über zwei Vektoren
definieren: PLANE VECTOR

Anwendung
Die Definition einer Bearbeitungsebene über zwei Vektoren können

Sie dann verwenden, wenn Ihr CAD-System den Basisvektor und den

Normalenvektor der geschwenkten Bearbeitungsebene berechnen

kann. Eine normierte Eingabe ist nicht erforderlich. Die TNC berechnet

die Normierung intern, so dass Sie Werte zwischen -99.999999 und

+99.999999 eingeben können.

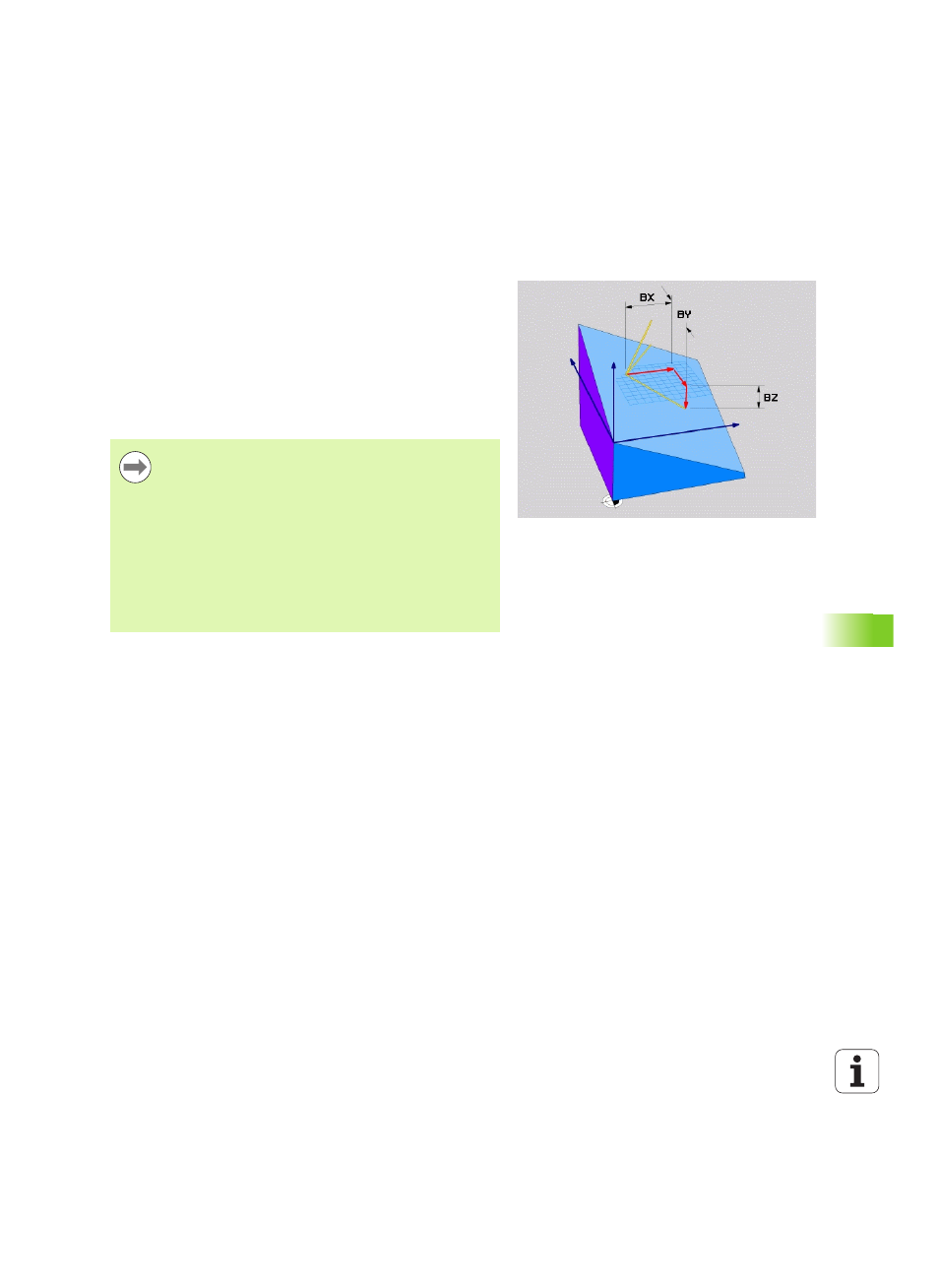

Der für die Definition der Bearbeitungsebene erforderliche

Basisvektor ist durch die Komponenten BX, BY und BZ definiert (siehe

Bild rechts oben). Der Normalenvektor ist durch die Komponenten NX,
NY

und NZ definiert.

Beachten Sie vor dem Programmieren

Der Basisvektor definiert die Richtung der Hauptachse in

der geschwenkten Bearbeitunsebene, der

Normalenvektor muss senkrecht auf der geschwenkten

Bearbeitungsebene stehen und bestimmt somit deren

Ausrichtung.
Die TNC berechnet intern aus den von Ihnen

eingegebenen Werten jeweils normierte Vektoren.
Parameterbeschreibung für das Positionierverhalten:

Siehe „Positionierverhalten der PLANE-Funktion

festlegen”, Seite 498.
