HEIDENHAIN iTNC 530 (34049x-08) - Handbuch (Seite 306)

306 Programmieren: Unterprogramme und Programmteil-Wiederholungen
8.6
Pr
ogr
ammier
-Beispiele

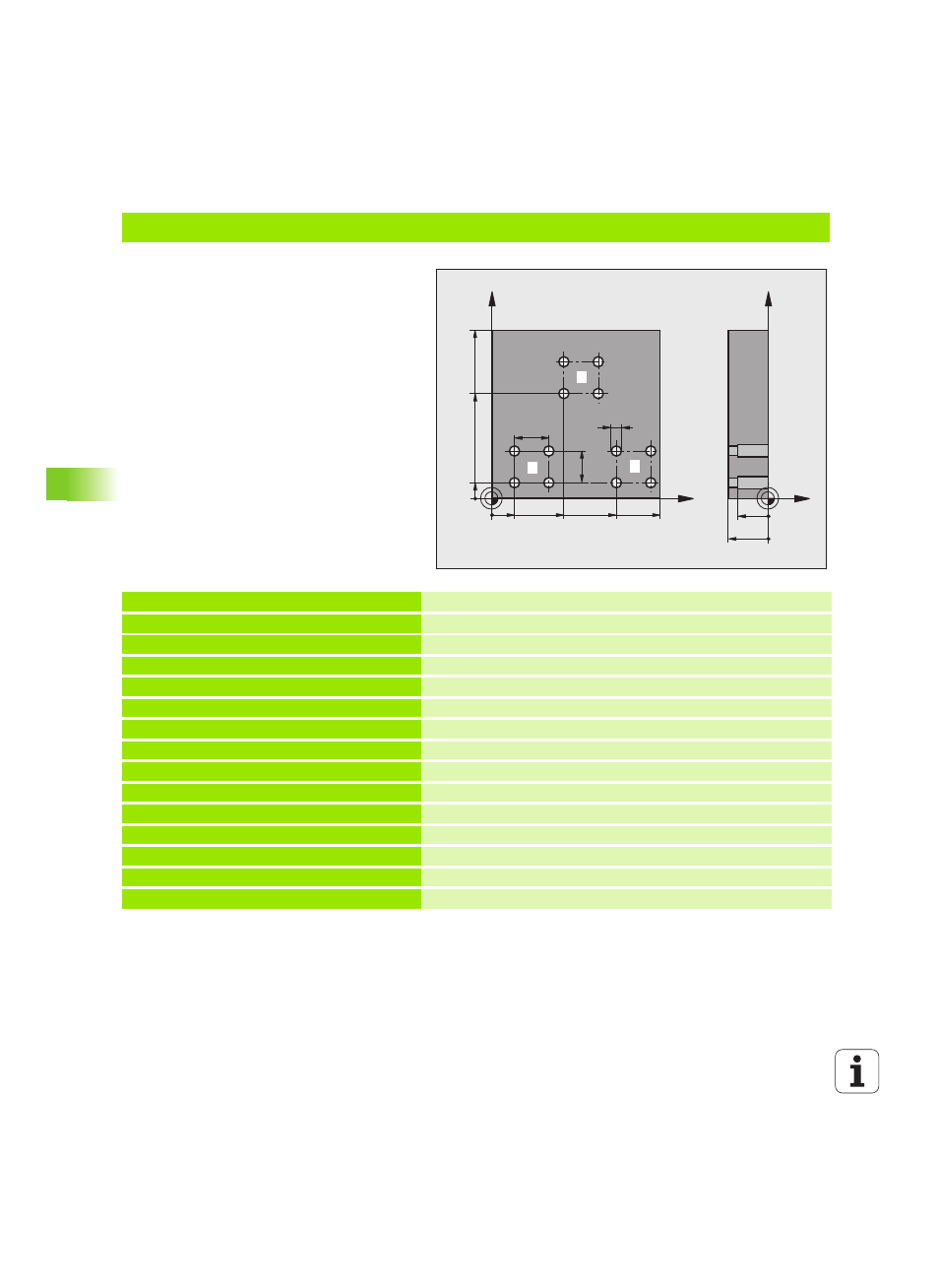

Beispiel: Bohrungsgruppe mit mehreren Werkzeugen
Programm-Ablauf
 Bearbeitungs-Zyklen programmieren im
Hauptprogramm
 Komplettes Bohrbild aufrufen
(Unterprogramm 1)
 Bohrungsgruppen anfahren im
Unterprogramm 1, Bohrungsgruppe aufrufen
(Unterprogramm 2)
 Bohrungsgruppe nur einmal im
Unterprogramm 2 programmieren
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Werkzeug-Aufruf Zentrierbohrer
4 L Z+250 R0 FMAX Werkzeug freifahren
5 CYCL DEF 200 BOHREN
Zyklus-Definition Zentrieren
Q200=2 ;SICHERHEITS-ABST.
Q201=-3 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=3 ;ZUSTELL-TIEFE
Q210=0 ;V.-ZEIT OBEN
Q203=+0 ;KOOR. OBERFL.
Q204=10 ;2. S.-ABSTAND
Q211=0.25 ;VERWEILZEIT UNTEN
6 CALL LBL 1 Unterprogramm 1 für komplettes Bohrbild rufen
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
