HEIDENHAIN iTNC 530 625
16.1
Gr
afik
en
3D-Darstellung drehen und vergrößern/verkleinern
 Softkey-Leiste umschalten, bis der Auswahl-Softkey
für die Funktionen Drehen und
Vergrößern/Verkleinern erscheint
 Funktionen zum Drehen und Vergrößern/Verkleinern
wählen:
Sie können die 3D-Grafik auch mit der Mouse bedienen. Folgende
Funktionen stehen zur Verfügung:
 Um die dargestellte Grafik dreidimensional zu drehen: rechte
Mouse-Taste gedrückt halten und Mouse bewegen. Die TNC zeigt
ein Koordinatensystem an, das die momentan aktive Ausrichtung
des Wekstückes darstellt. Nachdem Sie die rechte Mouse-Taste
losgelassen haben, orientiert die TNC das Werkstück auf die
definierte Ausrichtung
 Um die dargestellte Grafik zu verschieben: mittlere Mouse-Taste,
bzw. Mouse-Rad, gedrückt halten und Mouse bewegen. Die TNC
verschiebt das Werkstück in die entsprechende Richtung. Nachdem
Sie die mittlere Mouse-Taste losgelassen haben, verschiebt die TNC
das Werkstück auf die definierte Position
 Um mit der Mouse einen bestimmten Bereich zu zoomen: mit
gedrückter linker Mouse-Taste den rechteckigen Zoom-Bereich
markieren, Sie können den Zoom-Bereich durch horizontales und
vertikales Bewegen der Mouse noch verschieben. Nachdem Sie die
linke Mouse-Taste losgelassen haben, vergrößert die TNC das
Werkstück auf den definierten Bereich
 Um mit der Mouse schnell aus- und einzuzoomen: Mouserad vor
bzw. zurückdrehen
 Doppelklick mit der rechten Mouse-Taste: Standardansicht
anwählen

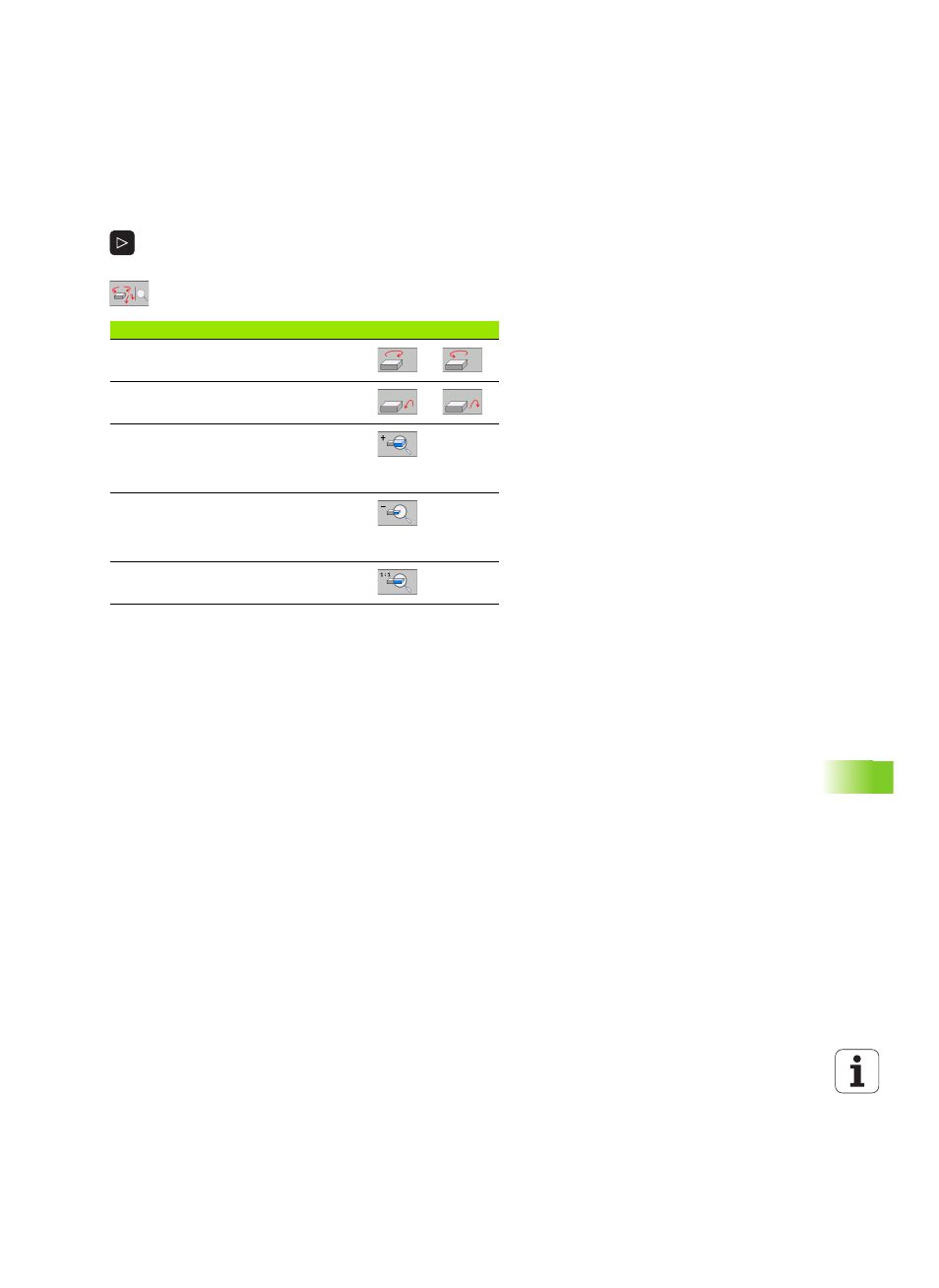

Funktion Softkeys
Darstellung in 5°-Schritten vertikal drehen
Darstellung in 5°-Schritten horizontal kippen
Darstellung schrittweise vergrößern. Ist die
Darstellung vergrößert, zeigt die TNC in der
Fußzeile des Grafikfensters den
Buchstaben Z an
Darstellung schrittweise verkleinern. Ist die
Darstellung verkleinert, zeigt die TNC in der
Fußzeile des Grafikfensters den
Buchstaben Z an
Darstellung auf programmierte Größe
rücksetzen
