410 Programmieren: Sonderfunktionen
11
.3
Spannmit
te
lüberw
ac
hung
(Sof
tw
ar
e-Option
DCM)
Spannmittelvorlagen
HEIDENHAIN stellt verschiedene Spannmittelvorlagen in einer
Spannmittelbibliothek zur Verfügung. Setzen Sie sich bitte bei Bedarf
mit HEIDENHAIN (E-Mail-Adresse: [email protected])
oder Ihrem Maschinen-Hersteller in Verbindung.

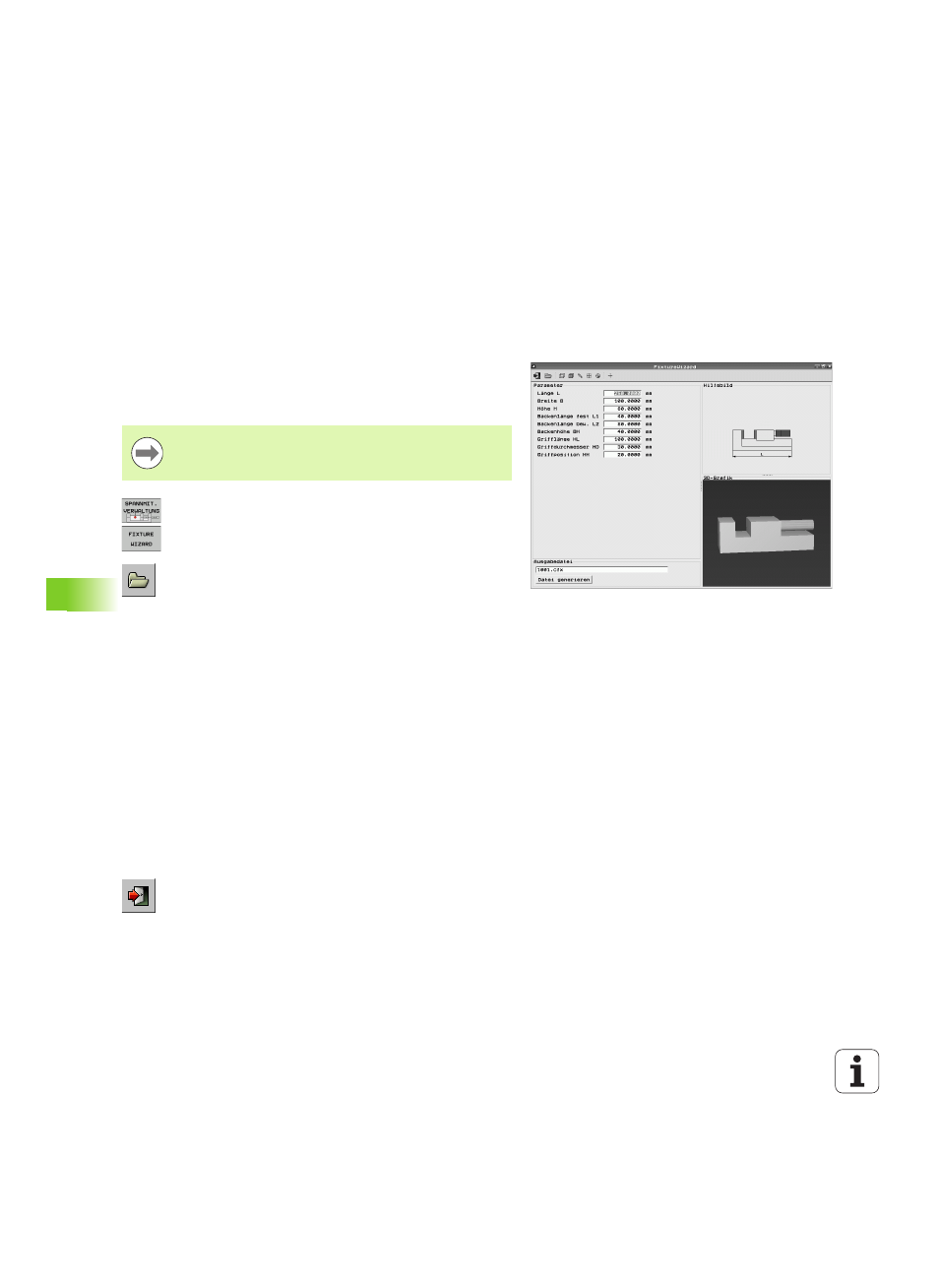

Spannmittel parametrisieren: FixtureWizard
Mit dem FixtureWizard erstellen Sie aus einer Spannmittelvorlage ein
Spannmittel mit exakten Abmessungen. Spannmittelvorlagen für
Standard-Spannmittel stellt HEIDENHAIN zur Verfügung, ggf. erhalten
Sie Spannmittelvorlagen auch von Ihrem Maschinenhersteller.
 Spannmittelverwaltung aufrufen
 FixtureWizard starten: Die TNC öffnet das Menü zur
Parametrisierung von Spannmittelvorlagen
 Spannmittelvorlage wählen: Die TNC öffnet das
Fenster zur Auswahl einer Spannmittelvorlage
(Dateien mit Dateiendung CFT). Die TNC zeigt ein
Vorschaubild an, wenn das Hellfeld auf eine CFT-
Datei steht
 Mit der Mouse die Spannmittelvorlage wählen, die Sie
parametrisieren wollen, mit Taste Öffnen bestätigen
 Alle im linken Fenster dargestellten
Spannmittelparameter eingeben, Cursor mit
Pfeiltasten auf das nächste Eingabefeld bewegen.
Die TNC aktualisiert nach der Werteingabe die 3D-
Ansicht des Spannmittels im Fenster rechts unten.
Sofern verfügbar, zeigt die TNC im Fenster rechts
oben ein Hilfsbild an, dass den einzugebenden
Spannmittelparameter grafisch darstellt
 Name des parametrisierten Spannmittels im
Eingabefeld Ausgabedatei eingeben und mit
Schaltfläche Datei generieren bestätigen. Die
Eingabe einer Dateiendung (CFX für parametrisierte
Spannmittel) ist nicht erforderlich
 FixtureWizard beenden
Bevor Sie den FixtureWizard starten, müssen Sie die zu
parametrisierende Spannmittelvorlage auf die TNC kopiert
haben!
