Verhalten mit M92 – Maschinen-Bezugspunkt
Wenn sich die Koordinaten in Positionier-Sätzen auf den Maschinen-
Bezugspunkt beziehen sollen, dann geben Sie in diesen Sätzen M92
ein.
Wirkung
M91 und M92 wirken nur in den Programmsätzen, in denen M91 oder
M92 programmiert ist.
M91 und M92 werden wirksam am Satz-Anfang.
Werkstück-Bezugspunkt
Wenn sich Koordinaten immer auf den Maschinen-Nullpunkt beziehen
sollen, dann kann das Bezugspunkt-Setzen für eine oder mehrere
Achsen gesperrt werden.
Wenn das Bezugspunkt-Setzen für alle Achsen gesperrt ist, dann zeigt
die TNC den Softkey BEZUGSPUNKT SETZEN in der Betriebsart
Manueller Betrieb nicht mehr an.

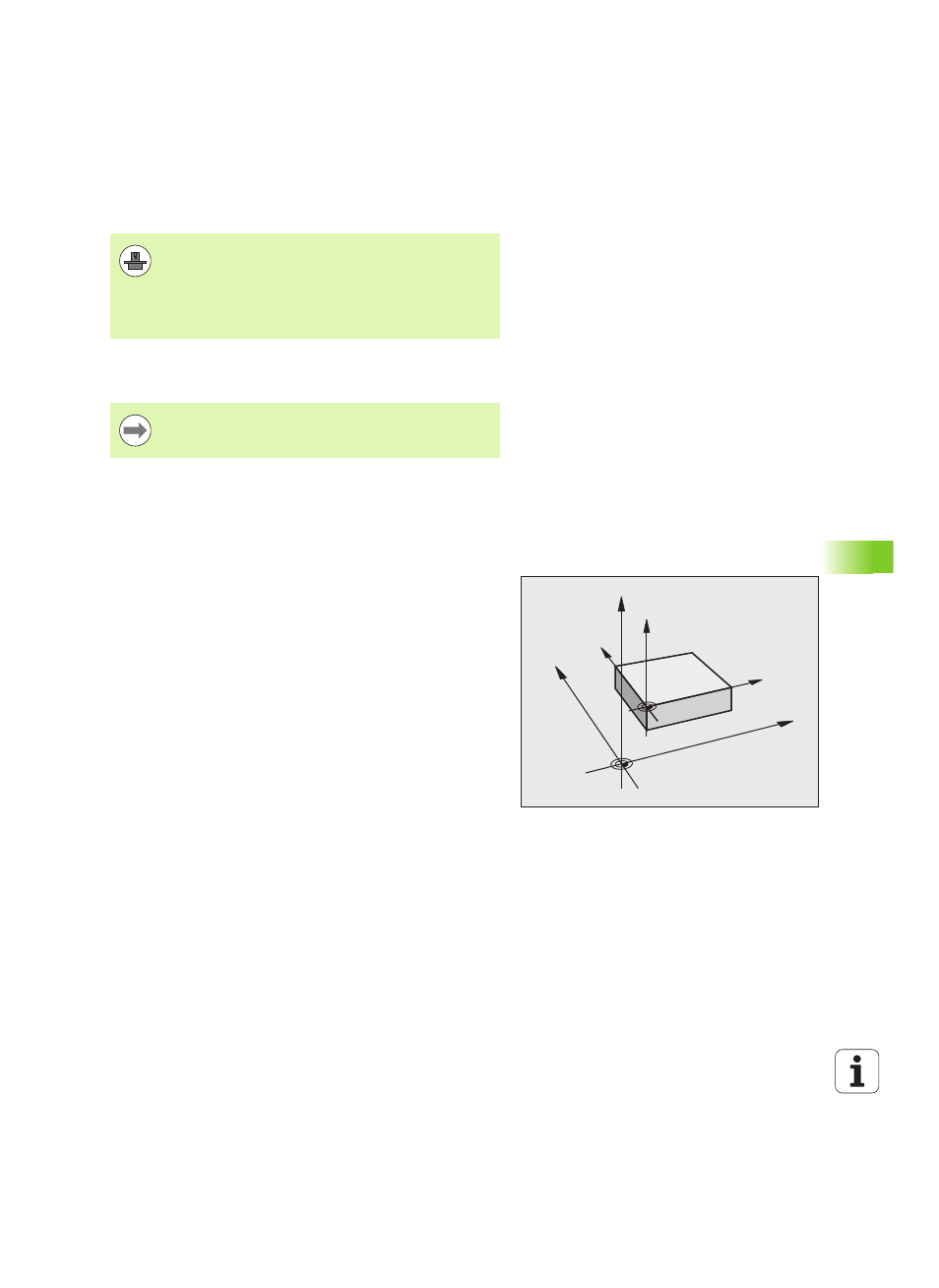

Das Bild zeigt Koordinatensysteme mit Maschinen- und Werkstück-
Nullpunkt.
M91/M92 in der Betriebsart Programm-Test
Um M91/M92-Bewegungen auch grafisch simulieren zu können,
müssen Sie die Arbeitsraum-Überwachung aktivieren und das Rohteil
bezogen auf den gesetzten Bezugspunkt anzeigen lassen, siehe
„Rohteil im Arbeitsraum darstellen”, Seite 675.
Neben dem Maschinen-Nullpunkt kann der
Maschinenhersteller noch eine weitere maschinenfeste
Position (Maschinen-Bezugspunkt) festlegen.
Der Maschinenhersteller legt für jede Achse den Abstand
des Maschinen-Bezugspunkts vom Maschinen-Nullpunkt
fest (siehe Maschinenhandbuch).
Auch mit M91 oder M92 führt die TNC die Radiuskorrektur
korrekt aus. Die Werkzeug-Länge wird jedoch nicht
berücksichtigt.
