HEIDENHAIN iTNC 530
407
11
.2
Dynamisc
he
K
o
llisionsüberw
ac
hung
(Sof
tw
ar
e-Option)

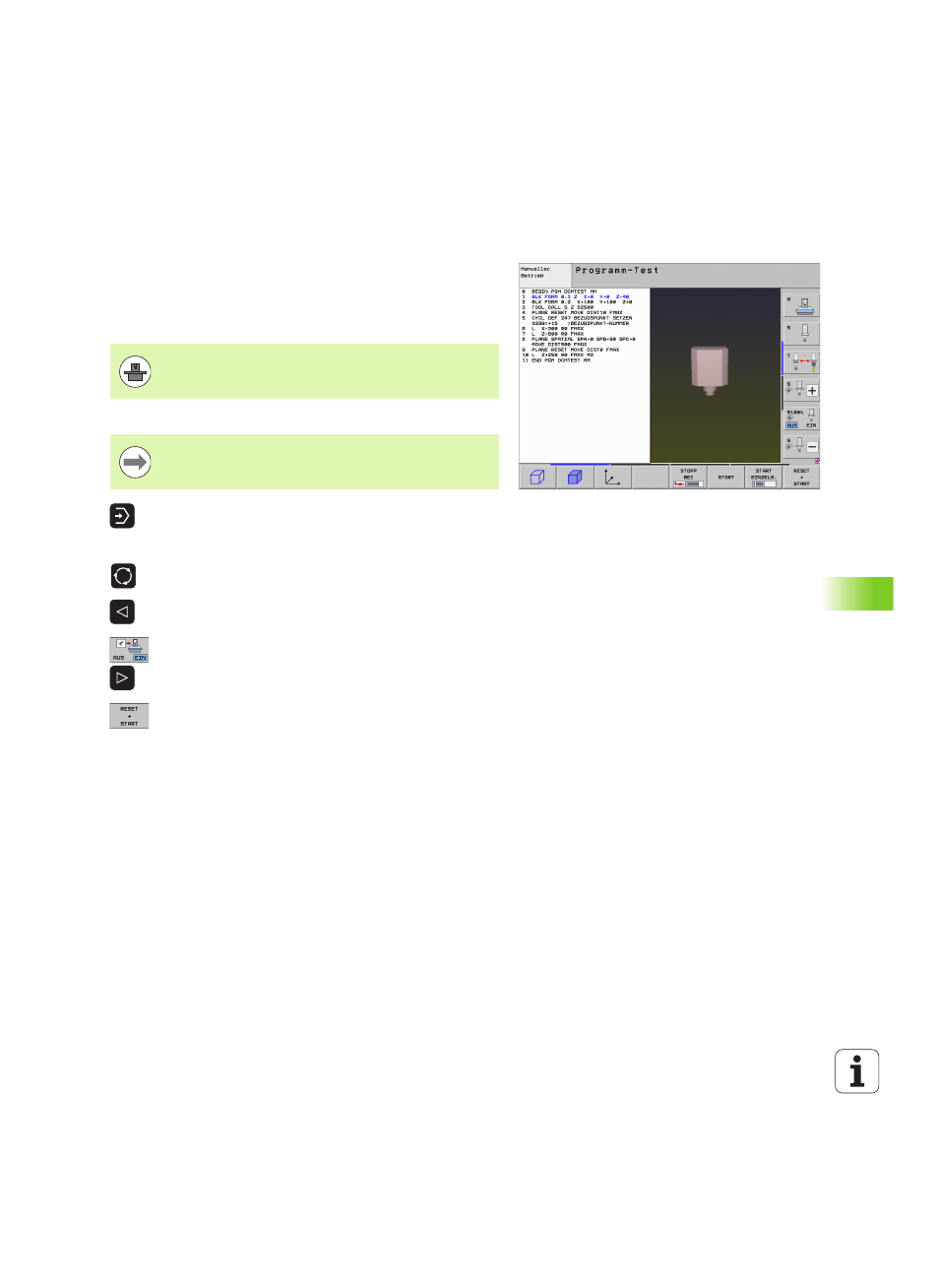

Kollisionsüberwachung in der Betriebsart
Programm-Test
Anwendung
Mit dieser Funktion können Sie bereits vor dem Abarbeiten eine
Kollisionsprüfung durchführen.
Voraussetzungen
Kollisionstest durchführen
Betriebsart Programm-Test wählen
Programm wählen, dass Sie auf Kollision prüfen
wollen
Bildschirm-Aufteilung PROGRAMM+KINEMATIK
oder KINEMATIK wählen
Softkeyleiste zweimal umschalten
Kollisionsprüfung auf EIN setzen
Softkeyleiste zweimal zurückschalten
Programm-Test starten
Um einen grafischen Simulationstest durchführen zu
können, muss Ihr Maschinenhersteller diese Funktion
freigegeben haben.
Den Bezugspunkt für den Kollisionstest legen Sie in der
MOD-Funktion Rohteil im Arbeitsraum fest (siehe
