210 Programmieren: Werkzeuge
5.3 W
e
rk
eu
g-K
o
rr
ekt
u
r

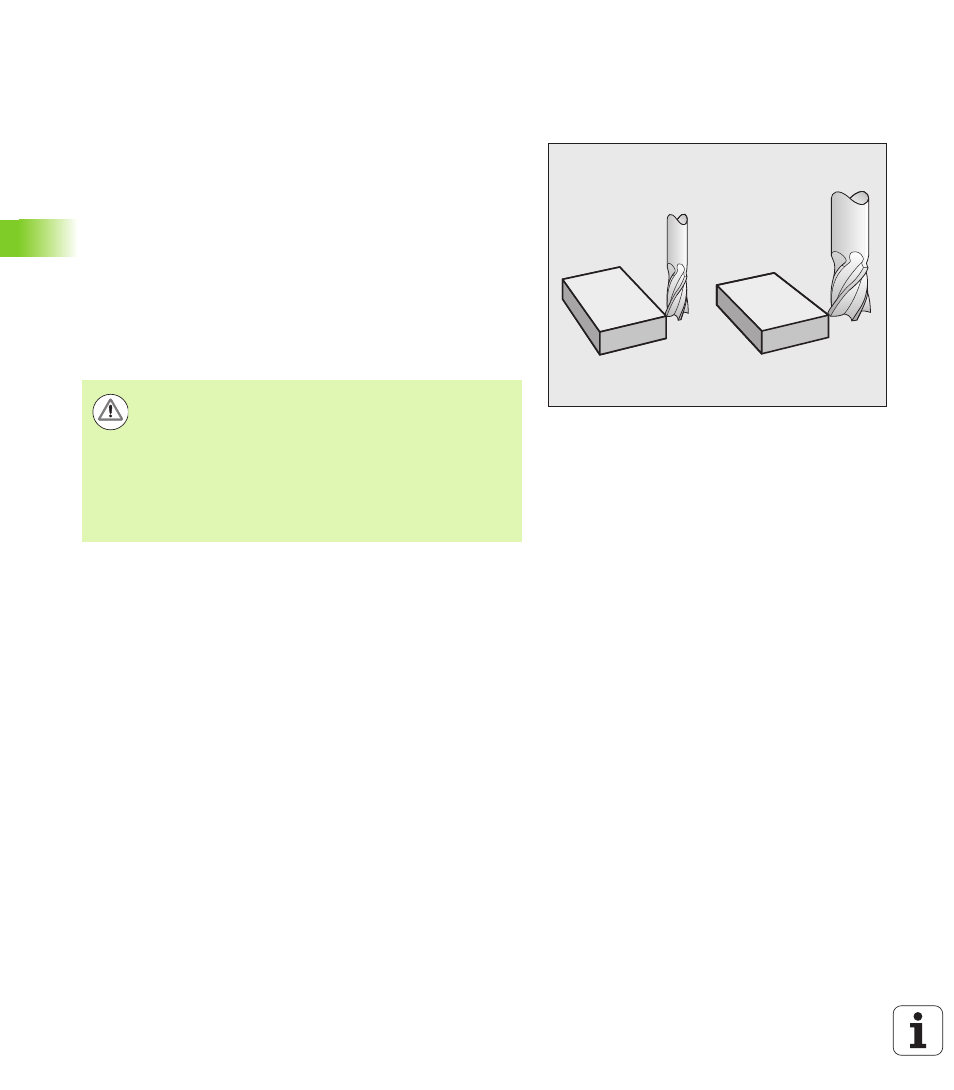

5.3 Werkeug-Korrektur
Einführung
Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für
Werkzeug-Länge in der Spindelachse und um den Werkzeug-Radius in
der Bearbeitungsebene.
Wenn Sie das Bearbeitungs-Programm direkt an der TNC erstellen, ist
die Werkzeug-Radiuskorrektur nur in der Bearbeitungsebene
wirksam. Die TNC berücksichtigt dabei bis zu fünf Achsen incl. der
Drehachsen.
Werkzeug-Längenkorrektur
Die Werkzeug-Korrektur für die Länge wirkt, sobald Sie ein Werkzeug
aufrufen und in der Spindelachse verfahren. Sie wird aufgehoben,
sobald ein Werkzeug mit der Länge L=0 aufgerufen wird.
Bei der Längenkorrektur werden Delta-Werte sowohl aus dem T-Satz
als auch aus der Werkzeug-Tabelle berücksichtigt.
Korrekturwert = L + DL
TOOL CALL
+ DL
TAB
mit
Achtung Kollisionsgefahr!
Wenn Sie eine Längenkorrektur mit positivem Wert mit T0
aufheben, verringert sich der Abstand vom Werkzeug zu
Werkstück.
Nach einem Werkzeug-Aufruf T ändert sich der
programmierte Weg des Werkzeugs in der Spindelachse
um die Längendifferenz zwischen altem und neuem
Werkzeug.
L : Werkzeug-Länge L aus G99-Satz oder Werkzeug-
Tabelle
DL
TOOL CALL
: Aufmaß DL für Länge aus T0-Satz (von der
Positionsanzeige nicht berücksichtigt)
DL
TAB
: Aufmaß DL für Länge aus der Werkzeug-Tabelle
