9.7 Zusätzlic
he F
unktionen
D15 PRINT: Texte oder Q-Parameter-Werte
ausgeben
Mit der Funktion D15 können Sie Werte von Q-Parametern und
Fehlermeldungen über die Datenschnittstelle ausgeben, zum Beispiel
an einen Drucker. Wenn Sie die Werte intern abspeichern oder an
einen Rechner ausgeben, speichert die TNC die Daten in der Datei
%FN 15RUN.A (Ausgabe während des Programmlaufs) oder in der
Datei %FN15SIM.A (Ausgabe während des Programm-Tests).
Die Ausgabe erfolgt gepuffert und wird spätestens am PGM-Ende,
oder wenn Sie das PGM anhalten, ausgelöst. In der Betriebsart
Einzelsatz startet die Datenübertragung am Satzende.
Dialoge und Fehlermeldung ausgeben mit FN 15: PRINT
„Zahlenwert“
Beispiel: Dialog-Nummer 20 ausgeben
Dialoge und Q-Parameter ausgeben mit D15 PRINT „Q-
Parameter“
Anwendungsbeispiel: Protokollieren einer Werkstück-Vermessung.
Sie können bis zu sechs Q-Parameter und Zahlenwerte gleichzeitig
ausgeben. Die TNC trennt diese mit Schrägstrichen.
Beispiel: Dialog 1 und Zahlenwert Q1 ausgeben
1100 Kinematik-Zugriff nicht möglich
1101 Messpos. nicht im Verfahrbereich
1102 Presetkompensation nicht möglich
Fehler-Nummer Text

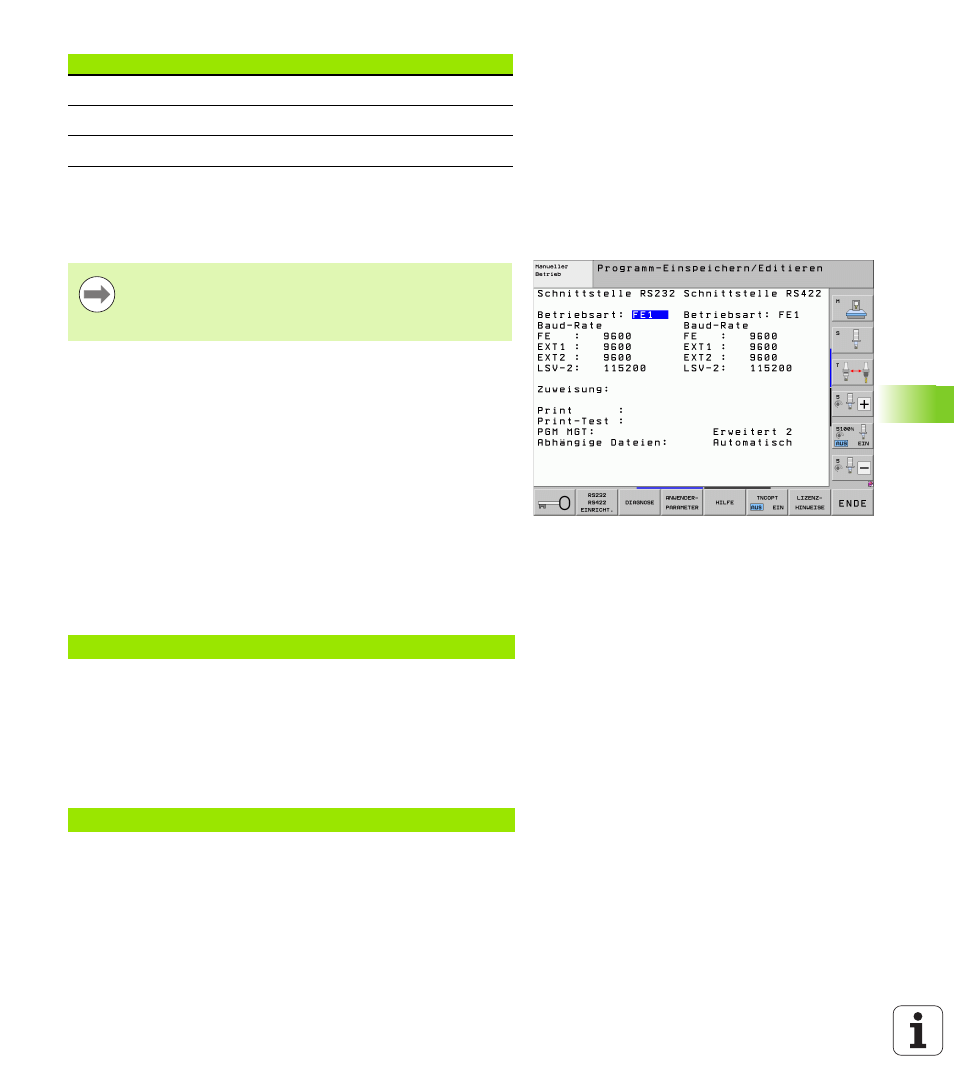

Datenschnittstelle einrichten: Im Menüpunkt PRINT bzw.
PRINT-TEST legen Sie den Pfad fest, auf dem die TNC die
Texte oder Q-Parameter-Werte speichern soll. Siehe
„Zuweisung”, Seite 586.
Zahlenwert 0 bis 99: Dialoge für Hersteller-Zyklen
ab 100: PLC-Fehlermeldungen
N67 D15 P01 20 *
N70 D15 P01 1 P02 Q1 *
