3.1 Gr
undlag
en
Bezugssystem an Fräsmaschinen
Bei der Bearbeitung eines Werkstücks an einer Fräsmaschine
beziehen Sie sich generell auf das rechtwinklige Koordinatensystem.

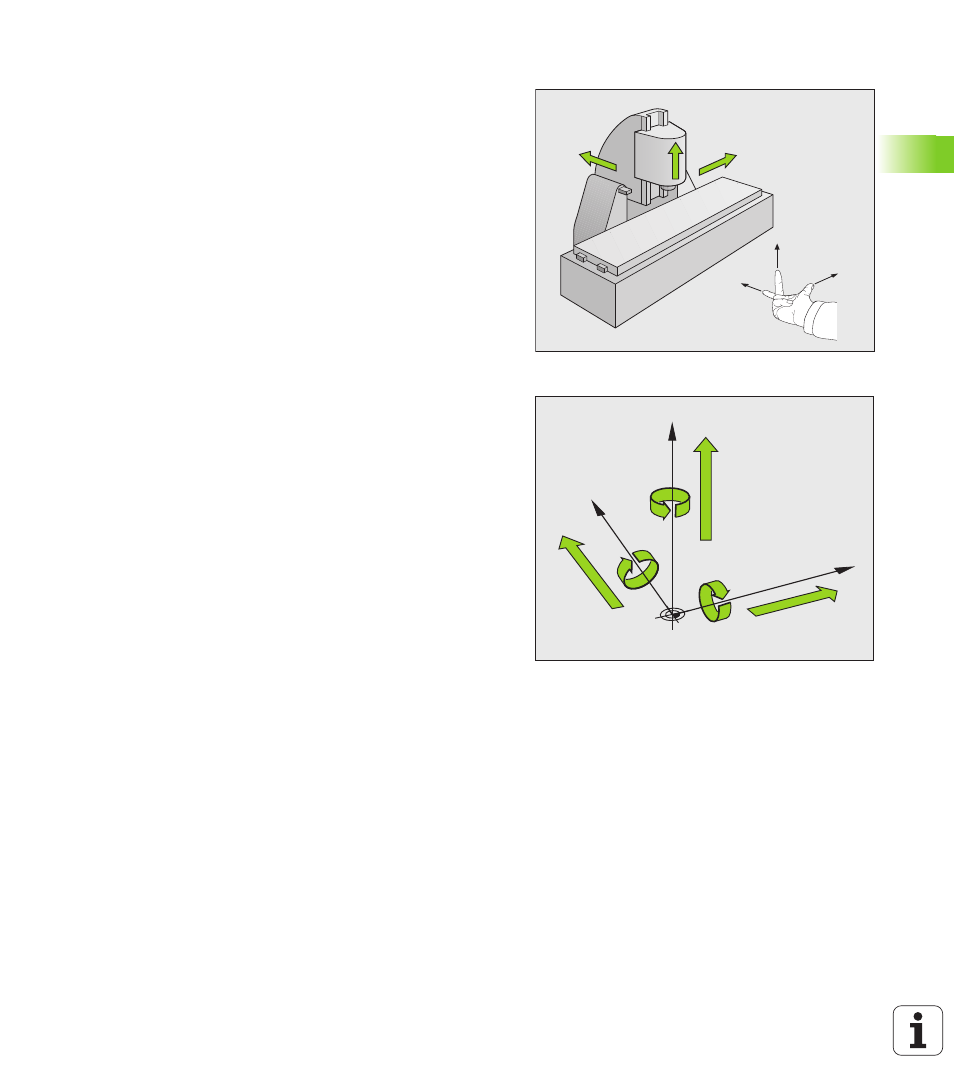

Das Bild rechts zeigt, wie das rechtwinklige Koordinatensystem den
Maschinenachsen zugeordnet ist. Die Drei-Finger-Regel der rechten
Hand dient als Gedächtnisstütze: Wenn der Mittelfinger in Richtung
der Werkzeugachse vom Werkstück zum Werkzeug zeigt, so weist er
in die Richtung Z+, der Daumen in die Richtung X+ und der Zeigefinger
in Richtung Y+.
Die iTNC 530 kann insgesamt maximal 18 Achsen steuern. Neben den
Hauptachsen X, Y und Z gibt es parallel laufende Zusatzachsen U, V
und W. Drehachsen werden mit A, B und C bezeichnet. Das Bild
rechts unten zeigt die Zuordnung der Zusatzachsen bzw. Drehachsen
zu den Hauptachsen.
Darüber hinaus kann der Maschinenhersteller noch beliebige
Hilfsachsen definieren, die mit beliebigen Kleinbuchstaben
gekennzeichnet sind
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
