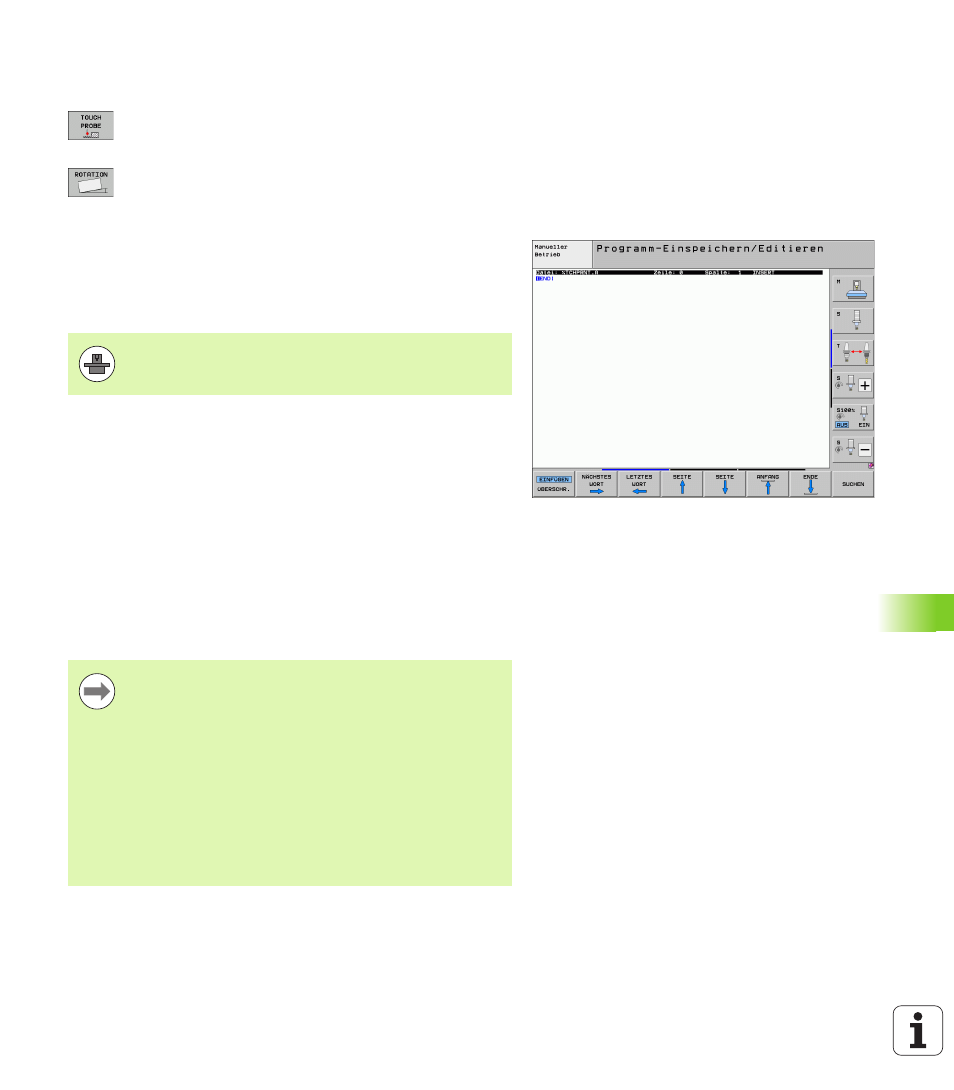

Tastsystem-Zyklus wählen
 Betriebsart Manueller Betrieb oder El. Handrad wählen
 Antastfunktionen wählen: Softkey ANTAST-
FUNKTION drücken. Die TNC zeigt weitere Softkeys:
Siehe Tabelle oben
 Tastsystem-Zyklus wählen: z.B. Softkey ANTASTEN
ROT drücken, die TNC zeigt am Bildschirm das
entsprechende Menü an
Messwerte aus den Tastsystem-Zyklen
protokollieren
Nachdem die TNC einen beliebigen Tastsystem-Zyklus ausgeführt hat,
zeigt die TNC den Softkey DRUCKEN. Wenn Sie den Softkey
betätigen, protokolliert die TNC die aktuellen Werte des aktiven
Tastsystem-Zyklus. Über die PRINT-Funktion im Schnittstellen-
Konfigurationsmenü (siehe Benutzer-Handbuch, „12 MOD-
Funktionen, Datenschnittstelle einrichten“) legen Sie fest, ob die TNC:
 die Messergebnisse ausdrucken soll
 die Messergebnisse auf der Festplatte der TNC speichern soll
 die Messergebnisse auf einem PC speichern soll
Wenn Sie die Messergebnisse speichern, legt die TNC die ASCII-Datei
%TCHPRNT.A an. Falls Sie im Schnittstellen-Konfigurationsmenü
keinen Pfad und keine Schnittstelle festgelegt haben, speichert die
TNC die Datei %TCHPRNT im Haupt-Verzeichnis TNC:\ ab.
Die TNC muss für diese Funktion vom
Maschinenhersteller vorbereitet sein.
Maschinenhandbuch beachten!
Wenn Sie den Softkey DRUCKEN drücken, darf die Datei
%TCHPRNT.A in der Betriebsart Programm-
Einspeichern/Editieren
nicht angewählt sein. Sonst gibt
die TNC eine Fehlermeldung aus.
Die TNC schreibt die Messwerte ausschließlich in die
Datei %TCHPRNT.A. Wenn Sie mehrere Tastsystem-
Zyklen hintereinander ausführen und deren Messwerte
speichern wollen, müssen Sie den Inhalt der Datei
%TCHPRNT.A zwischen den Tastsystem-Zyklen sichern,
indem Sie sie kopieren oder umbenennen.
Format und Inhalt der Datei %TCHPRNT legt Ihr
Maschinenhersteller fest.
