Kollisionsüberwachung in den manuellen
Betriebsarten
In den Betriebsarten Manuell oder El. Handrad stoppt die TNC eine
Bewegung, wenn zwei kollisionsüberwachte Objekte einen Abstand
zueinander von 3 bis 5 mm unterschreiten. In diesem Fall zeigt die
TNC eine Fehlermeldung an, in der die beiden
kollisionsverursachenden Körper benannt sind.
Wenn Sie die Bildschirm-Aufteilung so gewählt haben, dass links
Positionen und rechts Kollisionskörper dargestellt werden, dann färbt
die TNC zusätzlich die kollidierenden Kollisionskörper rot ein.

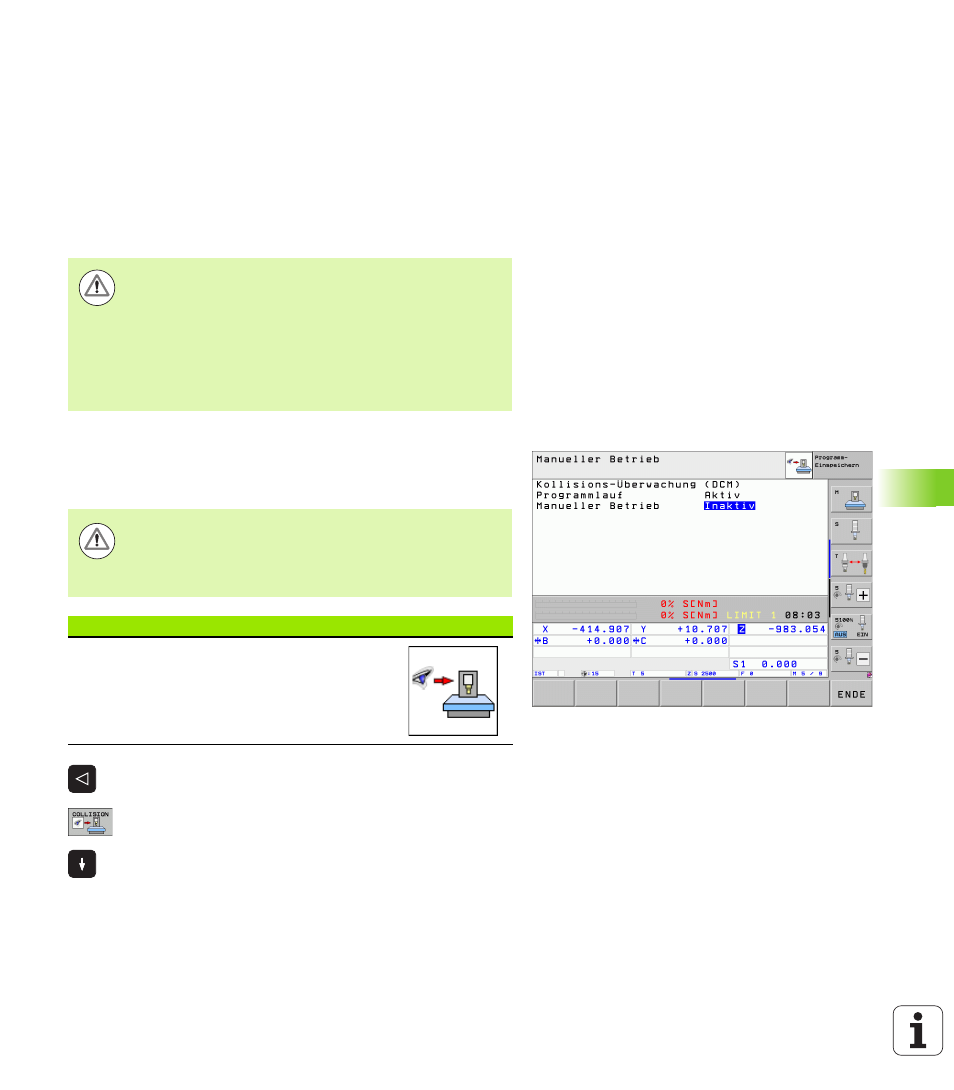

Kollisionsüberwachung deaktivieren
Wenn Sie den Abstand zwischen kollisionsüberwachten Objekten aus
Platzgründen verringern müssen, ist die Kollisionsüberwachung zu
deaktivieren.
 Ggf. Softkey-Leiste umschalten
 Menü zum Deaktivieren der Kollisionsüberwachung
wählen
 Menüpunkt Manueller Betrieb wählen
 Kollisionsüberwachung deaktivieren: Taste ENT
drücken, das Symbol für die Kollisionsüberwachung
in der Betriebsartenzeile blinkt
 Achsen manuell fahren, auf Verfahrrichtung achten
 Kollisionsüberwachung wieder aktivieren: Taste ENT drücken
Nach Anzeige der Kollisionswarnung ist eine
Maschinenbewegung mit Richtungstaste oder Handrad
nur noch möglich, wenn die Bewegung den Abstand der
Kollisionskörper vergrößert, also beispielsweise durch
Drücken der entgegengesetzten Achs-Richtungstaste.
Bewegungen, die den Abstand verkleinern oder gleich
lassen, sind nicht erlaubt, solange die
Kollisionsüberwachung aktiv ist.
Kollisionsgefahr!
Wenn Sie die Kollisionsüberwachung deaktiviert haben,
blinkt in der Betriebsartenzeile das Symbol für die
Kollisionsüberwachung (siehe nachfolgende Tabelle).
Funktion Symbol
Symbol, das in der Betriebsartenzeile blinkt,
wenn die Kollisionsüberwachung nicht aktiv ist.
