284 Programmieren: Unterprogramme und Programmteil-Wiederholungen
8.6 Pr
ogr
a
mmier
-Beispiele

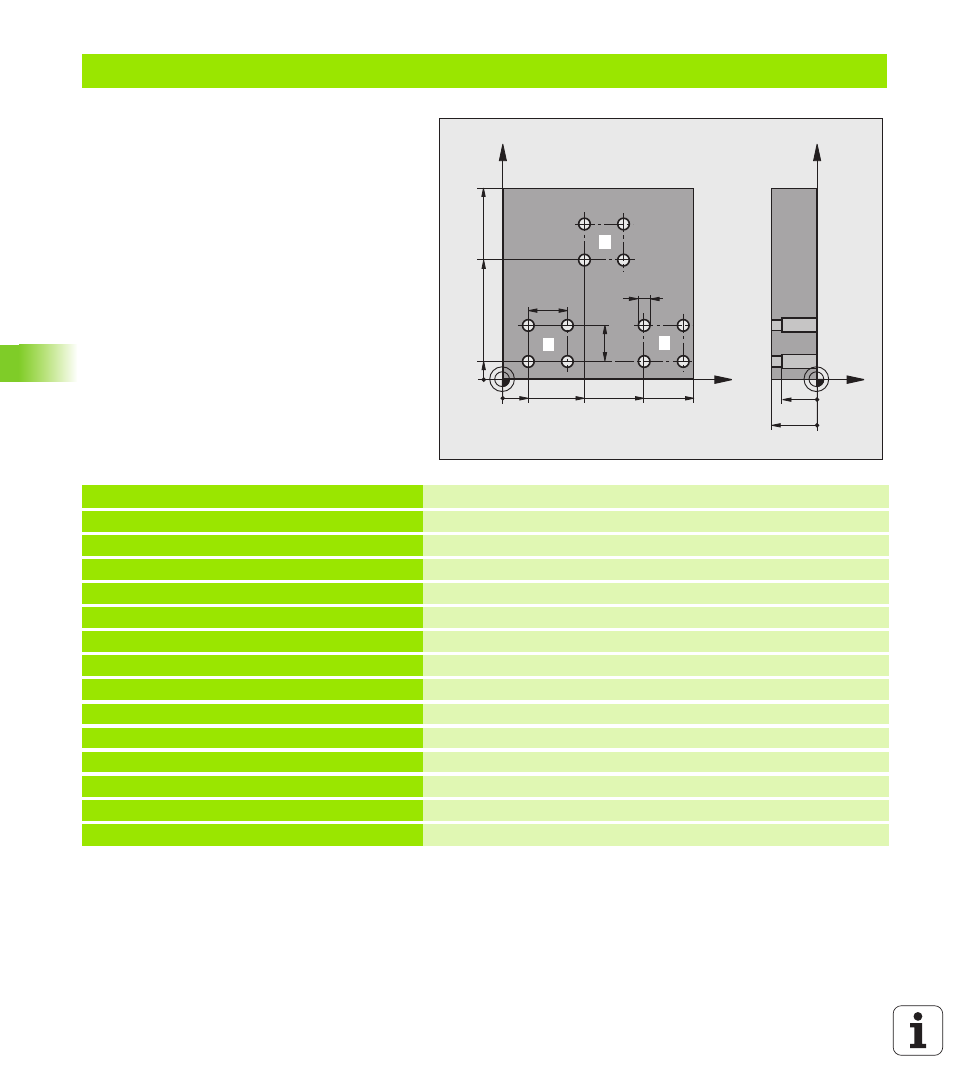

Beispiel: Bohrungsgruppe mit mehreren Werkzeugen
Programm-Ablauf
 Bearbeitungs-Zyklen programmieren im
Hauptprogramm
 Komplettes Bohrbild aufrufen
(Unterprogramm 1)
 Bohrungsgruppen anfahren im
Unterprogramm 1, Bohrungsgruppe aufrufen
(Unterprogramm 2)
 Bohrungsgruppe nur einmal im
Unterprogramm 2 programmieren
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N60 T1 G17 S5000 * Werkzeug-Aufruf Zentrierbohrer
N70 G00 G40 G90 Z+250 * Werkzeug freifahren
N80 G200 BOHREN Zyklus-Definition Zentrieren
Q200=2 ;SICHERHEITS-ABST.
Q201=-3 ;TIEFE
Q206=250 ;F TIEFENZUST.
Q202=3 ;ZUSTELL-TIEFE
Q210=0 ;F.-ZEIT OBEN
Q203=+0 ;KOOR. OBERFL.
Q204=10 ;2. S.-ABSTAND
Q211=0.2 ;VERWEILZEIT UNTEN
N90 L1,0 * Unterprogramm 1 für komplettes Bohrbild rufen
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
