236 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en - r
e
c
h
twinklig
e K
oor
dinat
e
n

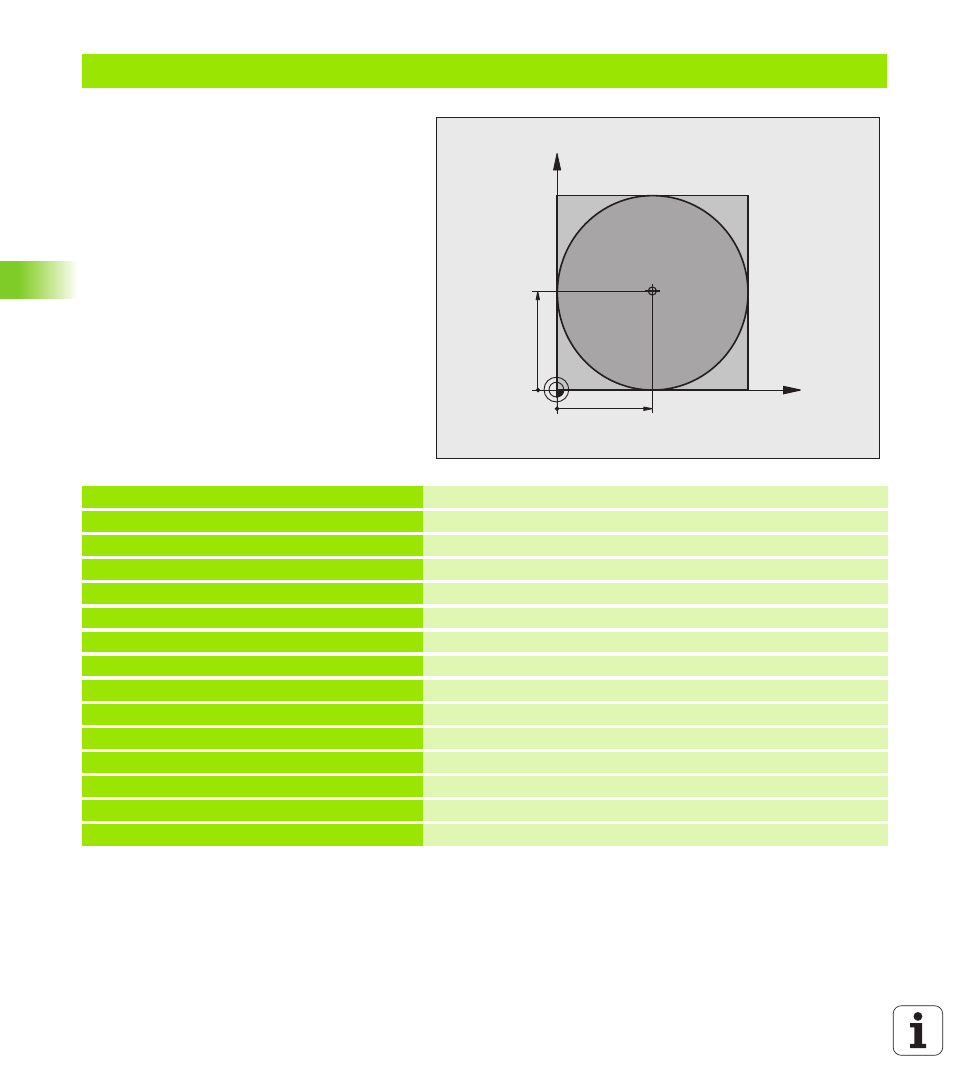

Beispiel: Vollkreis kartesisch
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S3150 * Werkzeug-Aufruf
N50 G00 G40 G90 Z+250 * Werkzeug freifahren
N60 I+50 J+50 * Kreismittelpunkt definieren
N70 X-40 Y+50 * Werkzeug vorpositionieren
N80 G01 Z-5 F1000 M3 * Auf Bearbeitungstiefe fahren
N90 G41 X+0 Y+50 F300 * Kreisstartpunkt anfahren, Radiuskorrektur G41
N100 G26 R5 F150 * Tangentiales Anfahren
N110 G02 X+0 * Kreisendpunkt (=Kreisstartpunkt) anfahren
N120 G27 R5 F500 * Tangentiales Wegfahren
N130 G01 G40 X-40 Y-50 F1000 * Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben
N140 G00 Z+250 M2 * Werkzeug freifahren in der Werkzeug-Achse, Programm-Ende
N99999999 %C-CC G71 *
X
Y
50
50
CC
