Programmieren: Q-Parameter
9.3 Konturen durch mathematische Funktionen beschreiben
9
260
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
9.3 Konturen durch mathematische
Funktionen beschreiben
Anwendung
Mit Q-Parametern können Sie mathematische Grundfunktionen im
Bearbeitungsprogramm programmieren:
Q-Parameter-Funktion wählen: Taste Q drücken (im Feld
für Zahlen-Eingabe, rechts). Die Softkey-Leiste zeigt die Q-
Parameter-Funktionen
Mathematische Grundfunktionen wählen: Softkey
GRUNDFUNKT. drücken. Die TNC zeigt folgende Softkeys:

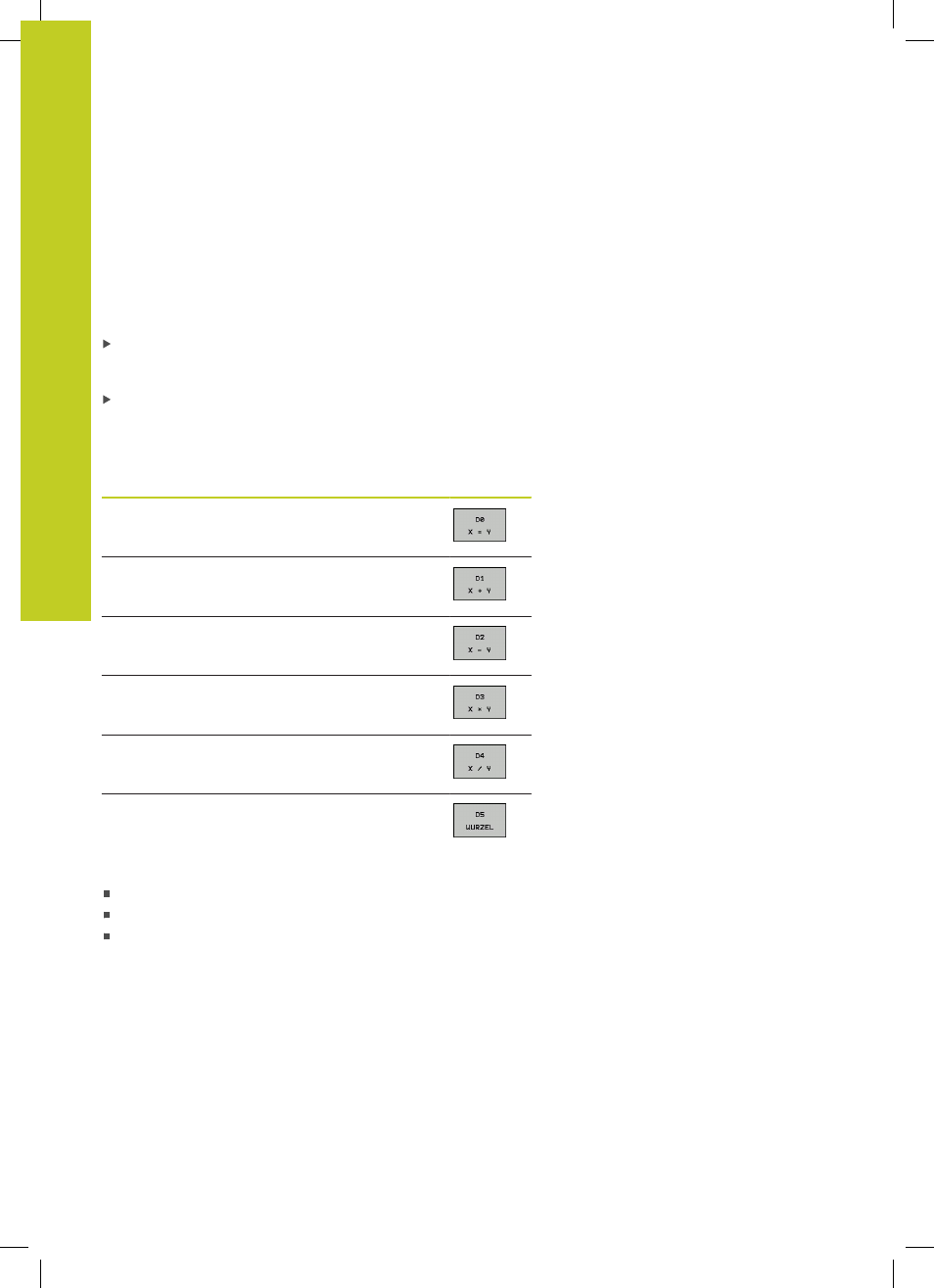

Übersicht
Funktion Softkey
D00: ZUWEISUNG
z. B.
D00 Q5 P01 +60 *
Wert direkt zuweisen
D01: ADDITION
z. B.
D01 Q1 P01 -Q2 P02 -5 *
Summe aus zwei Werten bilden und zuweisen
D02: SUBTRAKTION
z. B.
D02 Q1 P01 +10 P02 +5 *
Differenz aus zwei Werten bilden und zuweisen
D03: MULTIPLIKATION
z. B.
D03 Q2 P01 +3 P02 +3 *
Produkt aus zwei Werten bilden und zuweisen
D04: DIVISION z. B. D04 Q4 P01 +8 P02 +Q2 *
Quotient aus zwei Werten bilden und zuweisen
Verboten: Division durch 0!
D05: WURZEL z. B. D05 Q50 P01 4 * Wurzel aus
einer Zahl ziehen und zuweisen
Verboten: Wurzel
aus negativem Wert!
Rechts vom „=“-Zeichen dürfen Sie eingeben:
zwei Zahlen
zwei Q-Parameter
eine Zahl und einen Q-Parameter
Die Q-Parameter und Zahlenwerte in den Gleichungen können Sie
mit Vorzeichen versehen.
