2.2 Bildschirm und Bedienfeld
Bildschirm

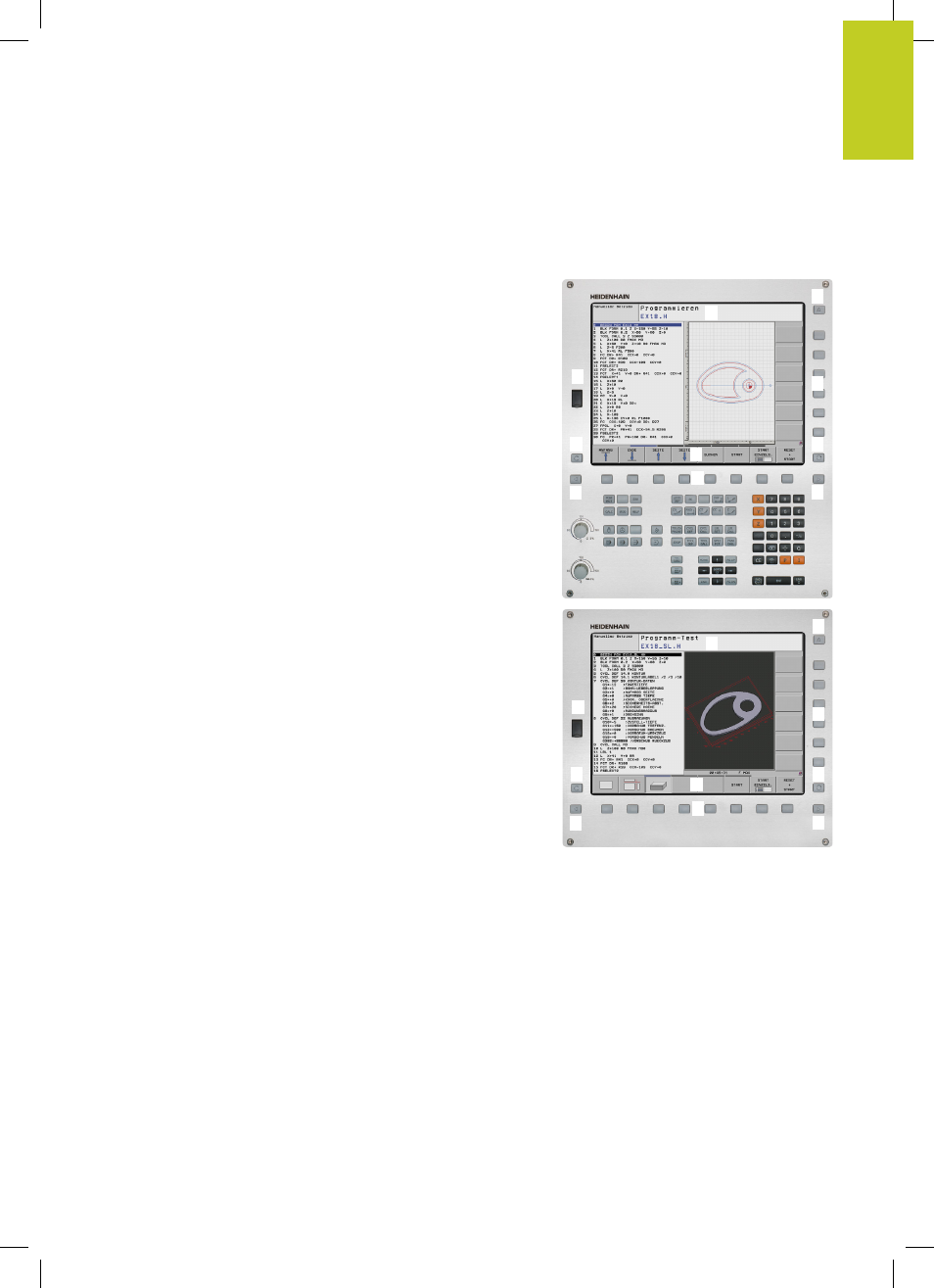

Die TNC wird als Kompaktversion oder als Version mit separatem
Bildschirm und Bedienfeld geliefert. In beiden Varianten ist die TNC
mit einem 15 Zoll TFT-Flachbildschirm ausgestattet.
1 Kopfzeile
Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile
die angewählten Betriebsarten an: Maschinen-Betriebsarten
links und Programmier-Betriebsarten rechts. Im größeren Feld
der Kopfzeile steht die Betriebsart, auf die der Bildschirm
geschaltet ist: dort erscheinen Dialogfragen und Meldetexte
(Ausnahme: Wenn die TNC nur Grafik anzeigt).
2 Softkeys
In der Fußzeile zeigt die TNC weitere Funktionen in einer
Softkey-Leiste an. Diese Funktionen wählen Sie über die
darunterliegenden Tasten. Zur Orientierung zeigen schmale
Balken direkt über der Softkey-Leiste die Anzahl der Softkey-
Leisten an, die sich mit den außen angeordneten Softkey-
Umschalttasten wählen lassen. Die aktive Softkey-Leiste wird
als aufgehellter Balken dargestellt
3 Softkey-Wahltasten
4 Softkey-Umschalttasten
5 Festlegen der Bildschirm-Aufteilung
6 Bildschirm-Umschalttaste für Maschinen- und Programmier-
Betriebsarten
7 Softkey-Wahltasten für Maschinenhersteller-Softkeys
8 Softkey-Umschalttasten für Maschinenhersteller-Softkeys
9 USB-Anschluss
