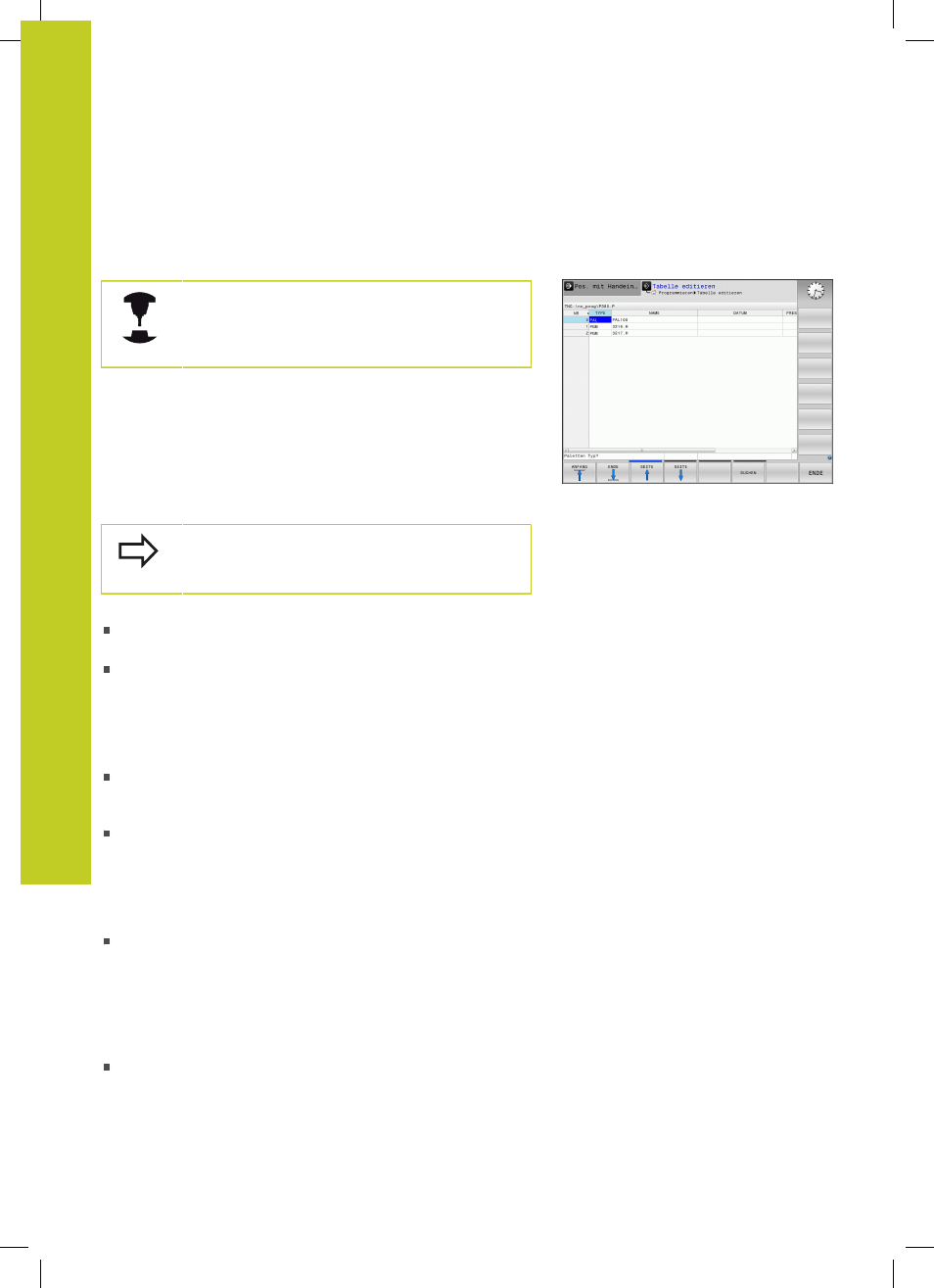

Programmieren: Paletten-Verwaltung
13.1 Paletten-Verwaltung (Software-Option)
13
396
TNC 620 | Benutzer-Handbuch DIN/ISO-Programmierung | 1/2014
13.1 Paletten-Verwaltung (Software-Option)
Anwendung
Die Paletten-Verwaltung ist eine
maschinenabhängige Funktion. Im folgenden
wird der Standard-Funktionsumfang beschrieben.
Beachten Sie Ihr Maschinenhandbuch.
Paletten-Tabellen werden in Bearbeitungs-Zentren mit
Paletten-Wechslern eingesetzt: Die Paletten-Tabelle ruft für die
verschiedenen Paletten die zugehörigen Bearbeitungs-Programme
auf und aktiviert Presets, Nullpunkt-Verschiebungen und Nullpunkt-
Tabellen.
Sie können Paletten-Tabellen auch verwenden, um verschiedene
Programme mit unterschiedlichen Bezugspunkten hintereinander
abzuarbeiten.
Wenn Sie Paletten-Tabellen erstellen oder verwalten,
muss der Dateinamen immer mit einem Buchstaben
beginnen.
Paletten-Tabellen enthalten folgende Angaben:
TYPE (Eintrag zwingend erforderlich): Kennung Palette oder NC-
Programm (mit Taste
ENT wählen)
NAME (Eintrag zwingend erforderlich): Paletten-,
bzw. Programm-Name. Die Paletten-Namen legt der
Maschinenhersteller fest (Maschinenhandbuch beachten).
Programm-Namen müssen im selben Verzeichnis gespeichert
sein wie die Paletten-Tabelle, ansonsten müssen Sie den
vollständigen Pfadnamen des Programms eingeben
PRESET (Eintrag wahlweise): Preset-Nummer aus der Preset-
Tabelle. Die hier definierte Preset-Nummer wird von der TNC als
Werkstück-Bezugspunkt interpretiert.
DATUM (Eintrag wahlweise): Name der Nullpunkt-Tabelle.
Nullpunkt-Tabellen müssen im selben Verzeichnis gespeichert
sein wie die Paletten-Tabelle, ansonsten müssen Sie den
vollständigen Pfadnamen der Nullpunkt-Tabelle eingeben.
Nullpunkte aus der Nullpunkt-Tabelle aktivieren Sie im NC-
Programm mit dem Zyklus 7
NULLPUNKT-VERSCHIEBUNG
LOCATION (Eintrag zwingend erforderlich): Der Eintrag „MA“
kennzeichnet, dass sich eine Palette bzw. Aufspannung auf
der Maschine befindet und bearbeitet werden kann. Die TNC
bearbeitet nur Paletten bzw. Aufspannungen die mit „
MA“
gekennzeichnet sind. Drücken Sie die Taste ENT um „
MA“
einzutragen. Mit der Taste NO ENT können Sie den Eintrag
entfernen.
LOCK (Eintrag wahlweise): Bearbeitung einer Paletten-Zeile
sperren. Durch betätigen der Taste ENT wird die Abarbeitung
mit dem Eintrag „
*“ als gesperrt gekennzeichnet. Mit der Taste
NO ENT können Sie die Sperrung wieder aufheben. Sie können
die Abarbeitung für einzelne Programme, Aufspannungen oder
ganze Paletten sperren. Nicht gesperrte Zeilen (z.B. PGM) einer
gesperrten Palette werden ebenfalls nicht bearbeitet.
