6 Externes Netzüberwachungsrelais SMA Solar Technology AG
62 SC4-63HE-BE-BDE103280 Betriebsanleitung
6 Externes Netzüberwachungsrelais
6.1 Übersicht der Anzeige- und Bedienelemente

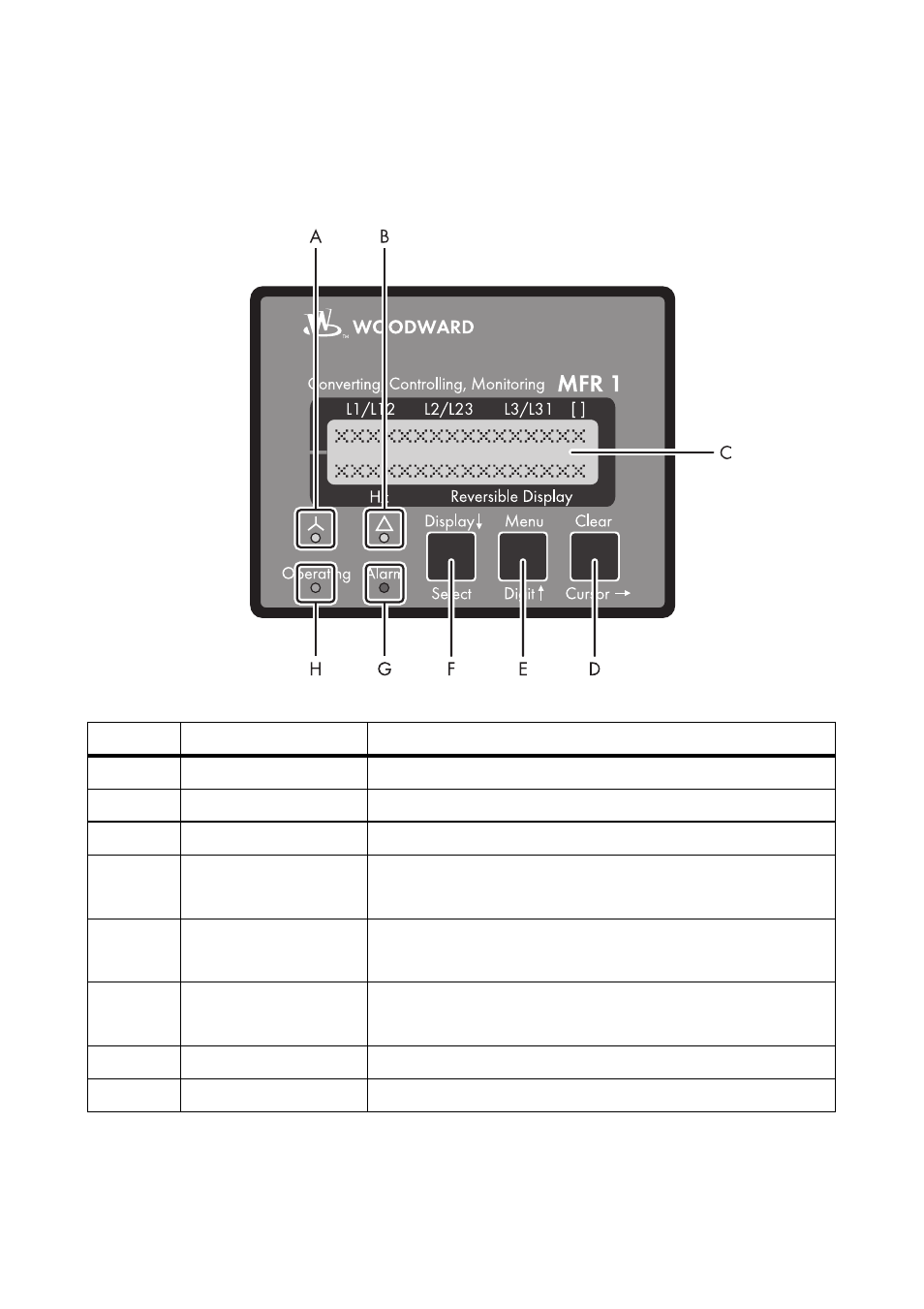

Abbildung 21: Bedienfeld des Netzüberwachungsrelais
Objekt Bezeichnung Funktion
A Stern Anzeige von Sternspannungen (Außenleiter‑Neutralleiter)
B Dreieck Anzeige von Außenleiterspannungen
C LC-Display 2‑zeiliges LC‑Display
D Clear
Cursor Alarmmeldung quittieren
Stelle um eine Position nach rechts
E Menu
Digit Menü wählen
Angewählte Ziffer erhöhen
F Display
Select Anzeige weiterschalten
Anwahl bestätigen
G Alarm Ein Alarm ist aufgetreten
H Operating Automatikmodus
