SMA Solar Technology AG 6 Externes Netzüberwachungsrelais
Betriebsanleitung SC4-63HE-BE-BDE103280 63

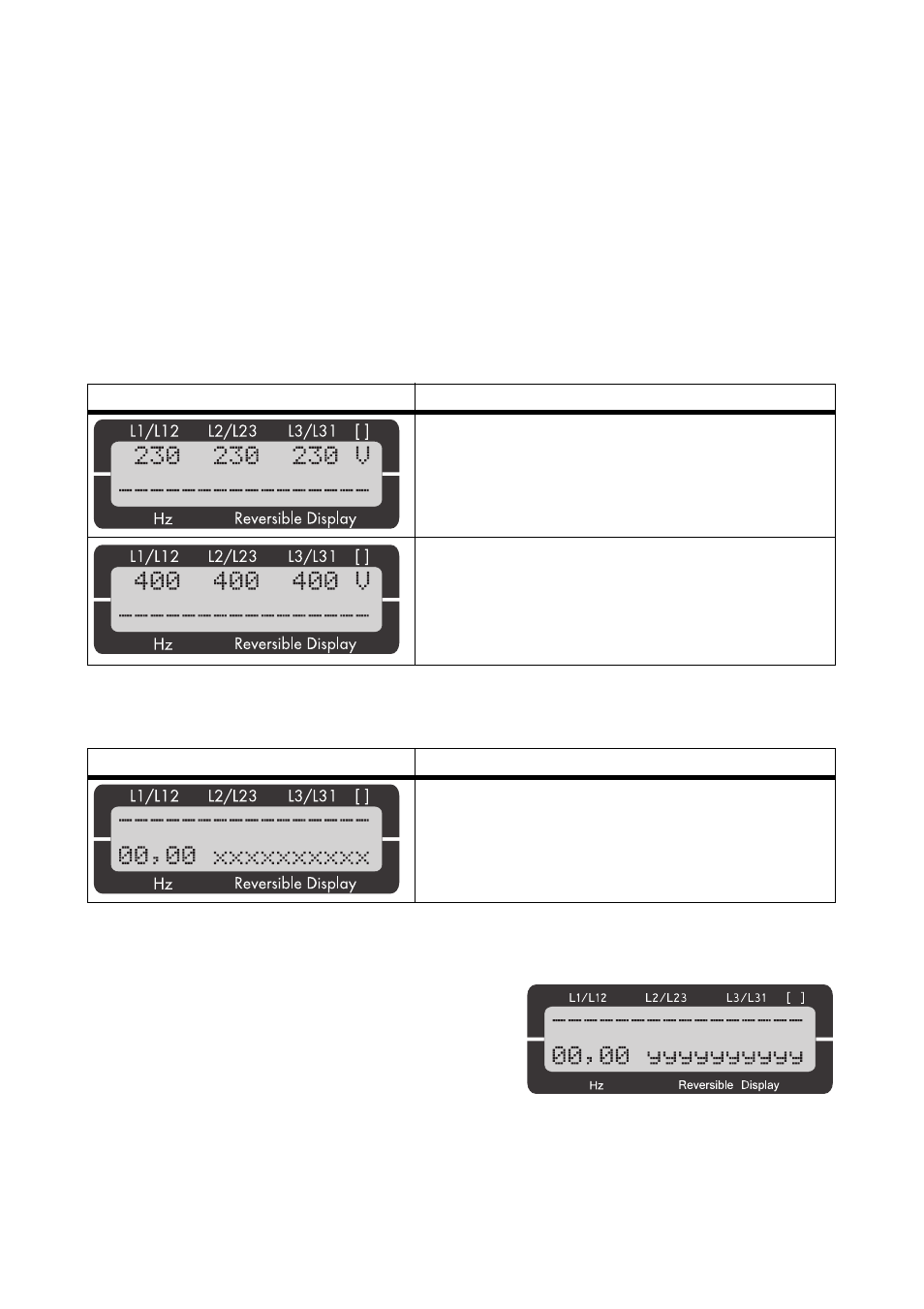

6.2 Displayanzeigen
In Abhängigkeit vom eingestellten Modus werden folgende Informationen angezeigt:
Anzeige im Automatikmodus, obere Zeile: Messwerte
Sie können mit der [ Display ↓ ]‑Taste durch die erste Zeile der Anzeige schalten.
Anzeige im Automatikmodus, untere Zeile: Messwerte
Sie können mit der [ Menu ]‑Taste durch die in der unteren Zeile angezeigten Meldungen schalten.
Anzeige im Automatikmodus, untere Zeile: Alarmanzeige
Sie können mit der [ Menu ]‑Taste durch die aufgetretenen Alarmmeldungen schalten.
Alarmmeldungen werden in der unteren Zeile der
nebenstehenden Anzeige dargestellt.
Automatikmodus Anzeige der Betriebsgrößen
Konfigurationsmodus Anzeige der einzelnen Parameter
Displayanzeige Beschreibung
Die LED „Stern” leuchtet und die LED „Dreieck” ist aus.
Die Sternspannungen (U
L1‑N
, U
L2‑N
und U
L3‑N
) des
Vierleiternetzes werden angezeigt.
Die LED „Stern” ist aus und die LED „Dreieck” leuchtet.
Die Außenleiterspannungen (U
L1‑L2
, U
L2‑L3
und U
L3‑L1
)
des Dreileiternetzes werden angezeigt.
Displayanzeige Beschreibung
In der unteren Zeile wird links die Frequenz [Hz]
angezeigt.
