Seite 28
PELLETHEIZÖFEN
Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Seite
28
Installation und Montage
Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - Vervielfältigung verboten
A
B
C
D
E
F
G
G
RÜCKANSICHT

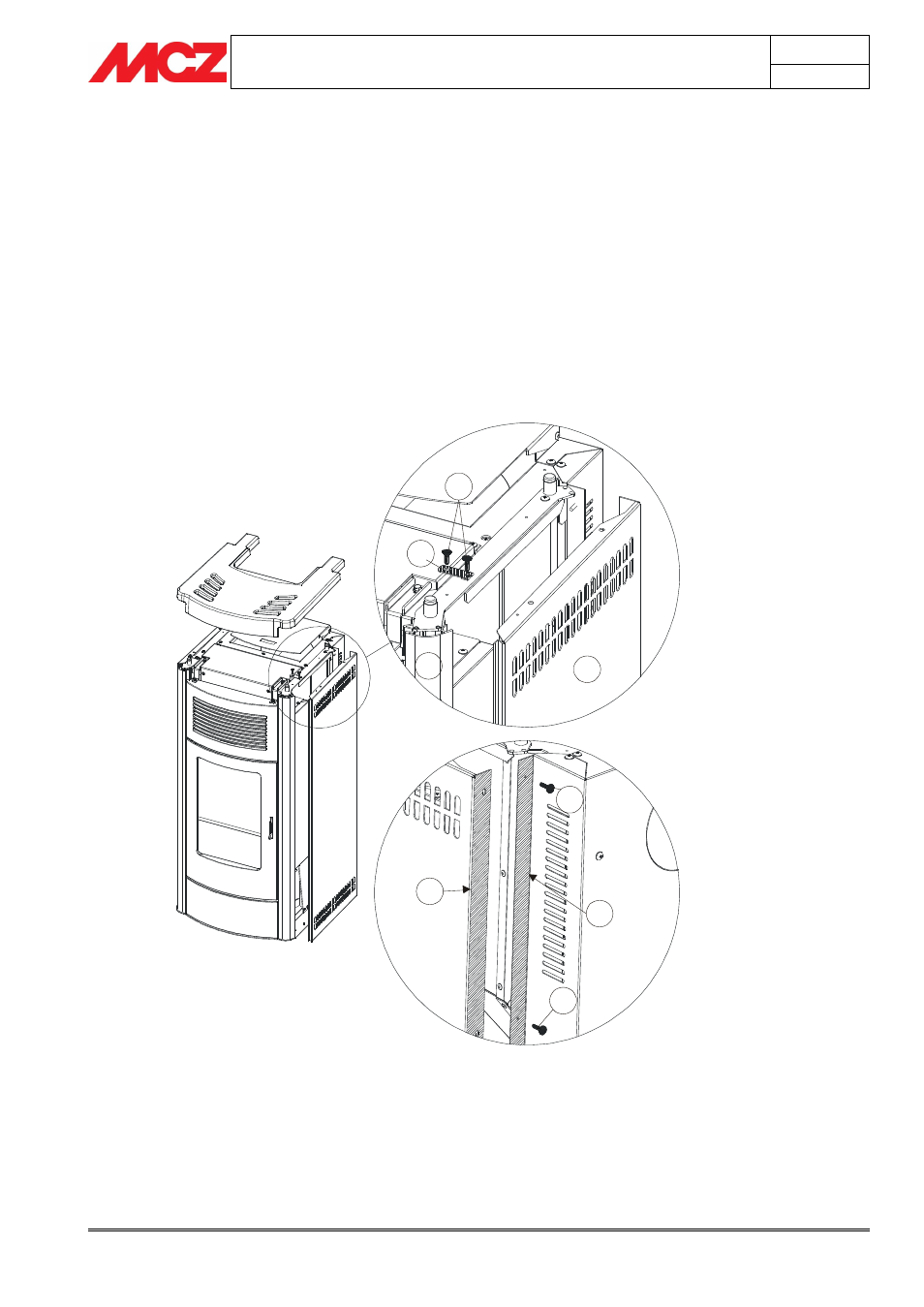

3.4.4. Montage der Außenseiten am Heizofen MUSA
Die gusseiserne Abdeckplatte abnehmen, die Außenseiten A (eine für
die rechte und eine für die linke Seite ) nehmen und sie in die
Führungen des Profils B einsetzen, darauf achten, dass der rückseitige
Teil der Außenseite E (die mit einer 90° Biegung) von der Blechbiegung
des Korpus F abgedeckt ist und der untere Teil der Außenseite in die
Stifte am Unterteil eintritt.
Die beiliegende Platte C nehmen und mit den zwei Schrauben D am
oberen Teil an Korpus und Außenseite befestigen.
Rückseitig muss die Außenseite mit den vier beiliegenden Schrauben G
am Korpus des Heizofens befestigt werden.
Nach der Montage der zwei Stahlaußenseiten A, die gusseiserne
Abdeckplatte wieder auflegen.
