PELLETHEIZÖFEN Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 30
Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - Vervielfältigung verboten
3.4.6. Montage des vorderen/seitlichen Paneel und
der Abdeckplatte am Heizofen Toba
Der Heizofen Toba besitzt drei Teile, die montiert werden müssen:
o Vorderes Paneel aus:
 Keramik
 Speckstein
o Seitenteile aus Stahl
o Abdeckplatte

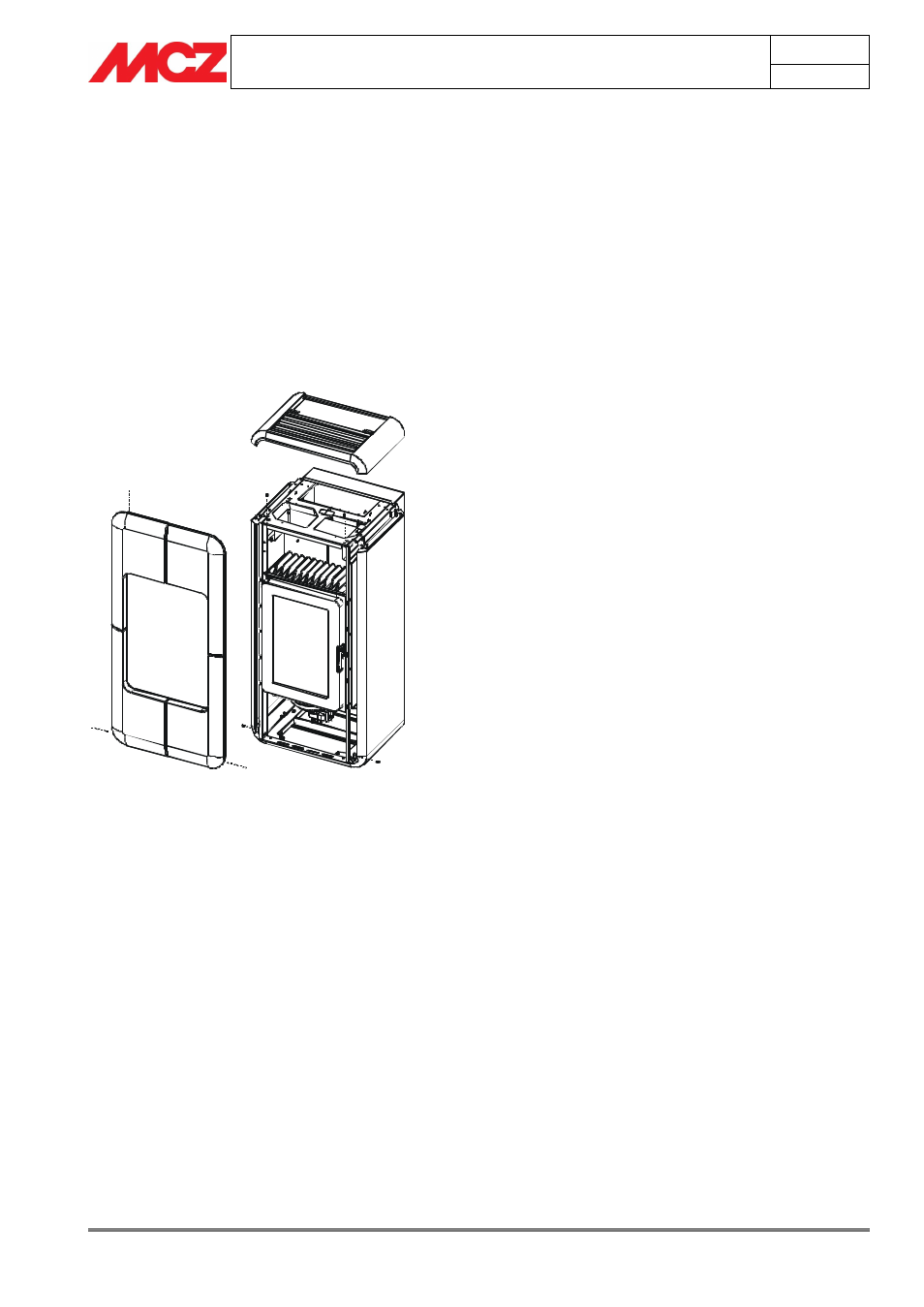

Beim vorderen Paneel aus Keramik/ Speckstein sind die
Keramikfliesen bei der Lieferung auf dem Eisenrahmen angebracht,
daher genügt es, diesen mit den beiden oberen und den beiden unteren
Schrauben (P) am Ofen festzuschrauben.
P
P
P
P
P
P
P
P
Die Seitenteile aus Stahl werden am Ofen befestigt, durch Einstecken
der entsprechenden Stifte A-B, die am Unterteil der Seite vorhanden
sind, in die Öffnungen (a), die sich am Sockel des Ofens befinden. Das
Seitenteil nach dem Positionieren an der Oberseite des Ofens mit den
beiden Schrauben (b-c) befestigen.
