PELLETHEIZÖFEN Kapitel 6
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 43
Bedienblende für notfäalle Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - Vervielfältigung verboten

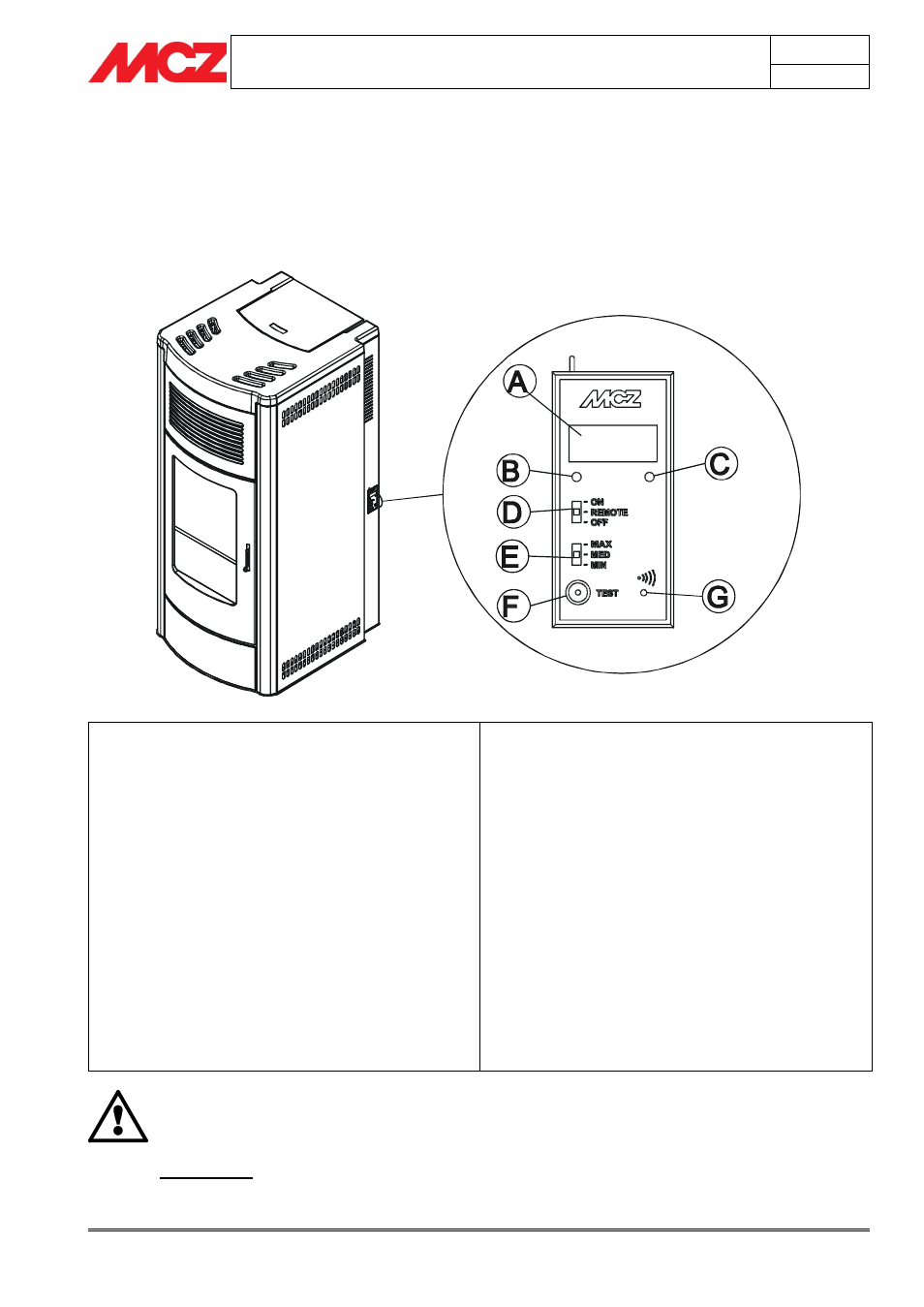

6. BEDIENBLENDE FÜR NOTFÄLLE
Auf der rechten Seite der Rückwand des Heizofens befindet sich die
Bedienblende für Notfälle, die zur Diagnose eventueller
Betriebsstörungen und im Falle einer nicht funktionierenden
Fernbedienung zur Steuerung des Heizofens dient.
ZEICHENERKLÄRUNG
A. Display mit drei Ziffern, das außer der Kodenummer einer
Betriebsstörung noch eine Reihe an Informationen über den
Heizofen anzeigt.
B. GRÜNE Led, sie zeigt an:
 AUS = Heizofen ausgeschalten
 EINGESCHALTEN UND BLINKT = Heizofen in
Einschaltphase
 FIX EINGESCHALTEN= Heizofen eingeschalten
C. ROTE Led, sie zeigt an:
 AUS = Heizofen eingeschalten
 EINGESCHALTEN MIT LANGSAMEM BLINKEN = Heizofen
schaltet sich aus
 EINGESCHALTEN MIT SCHNELLEM BLINKEN = Heizofen
im Alarmzustand (für die ersten 10 Minuten ertönt ein
Piepton)
 FIX EINGESCHALTEN= Heizofen ausgeschalten
D. Wahlschalter mit drei Stellungen für die Funktionen
 OFF = Manuelles Ausschalten des Heizofens ohne
Fernbedienung
 REMOTE = Heizofen nur durch Fernbedienung steuerbar
 ON = Manuelles Einschalten des Heizofens ohne
Fernbedienung
E. Wahlschalter mit drei Stellungen für die Leistungsstufen
 MIN = Wahlschalter für den Heizofenbetrieb in MINDEST-
Leistung ohne Fernbedienung und mit Wahlschalter 4 auf
ON
 MED = Wahlschalter für den Heizofenbetrieb in
MITTLERER Leistung ohne Fernbedienung und mit
Wahlschalter auf ON
 MAX = Wahlschalter für den Heizofenbetrieb in
MAXIMALER Leistung ohne Fernbedienung und mit
Wahlschalter auf ON
F. Taste für die Diagnose des Betriebszustandes des Heizofens
G. Taste zur Herstellung der Verbindung des Heizofens mit einer
neuen Fernbedienung (durch eine nachstehend beschriebene
Vorgangsweise)
DAMIT DER HEIZOFEN ÜBER DIE
FERNBEDIENUNG FUNKTIONIERT, MUSS
DER WAHLSCHALTER “D” AUF “REMOTE”
GESTELLT SEIN.
