MCZ Club AIR Benutzerhandbuch
Seite 29
PELLETHEIZÖFEN
Kapitel 3
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Seite
29
Installation und Montage
Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - Vervielfältigung verboten
C
D
C
C
D
D
C

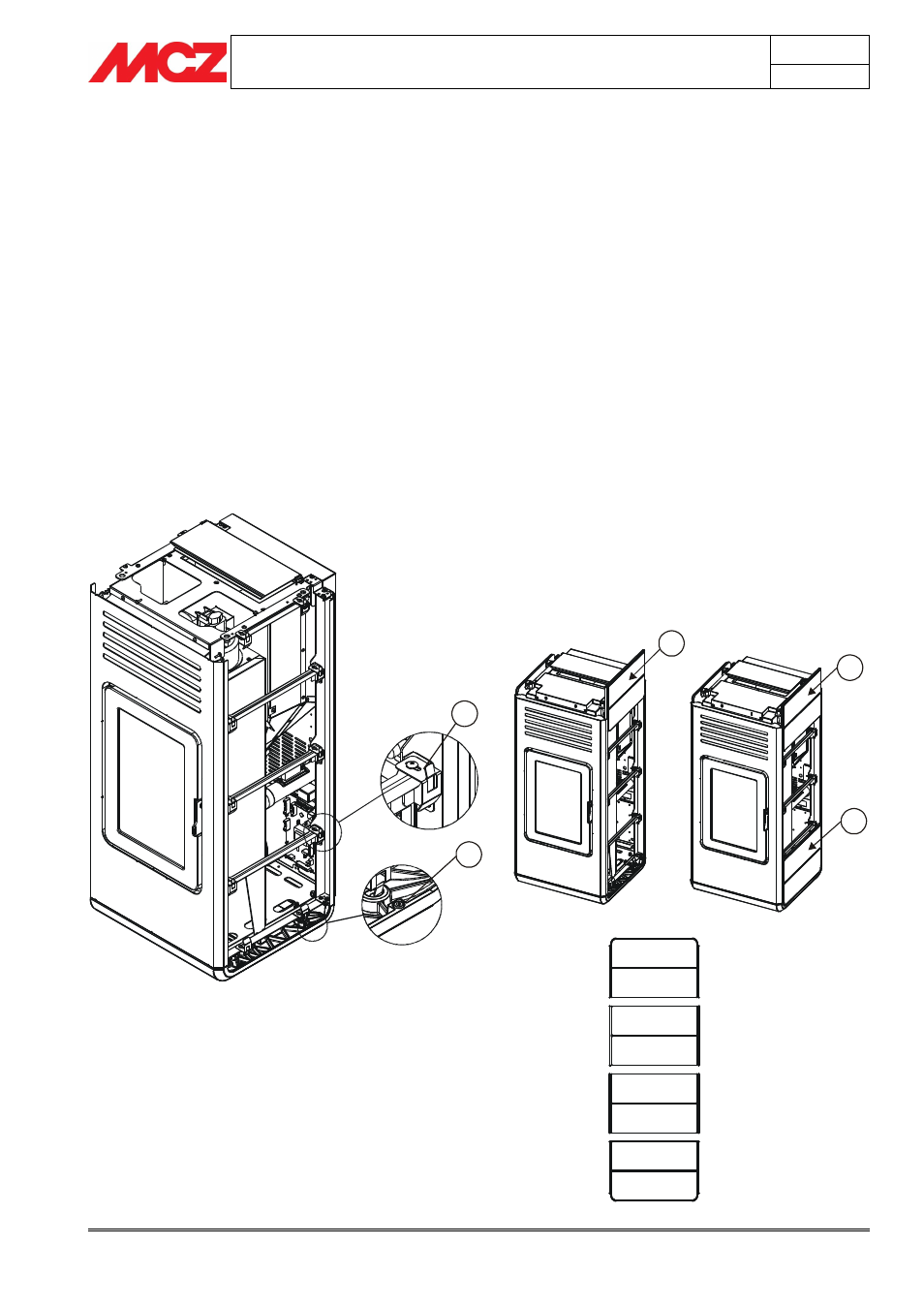

3.4.5. Montage der seitlichen Keramikfliesen am
Heizofen NIMA
Die acht Keramikfliesen werden in einem Karton geliefert. Es handelt
sich um drei Rechtecke D, die in die Mitte der Seite installiert werden
und zwei Profile C, die oben und unten an der Seite installiert werden.
Die Abdeckplatte entfernen und die erste Fliese C mit der abgerundeten
Seite nach unten einschieben, dabei darauf achten, dass sie am Profil
anliegen und an dem Inneren der Bügel, die am Gerät angebracht sind.
Diese Bügel B sind bereits so angebracht, dass die Keramikfliesen C-D
optimal am Ofen anliegen. Sie besitzen Schrauben mit einem Schlitz,
mit denen bei Bedarf eine Regulierung erfolgen kann (wenn die Fliese
beispielsweise zu locker sitzt oder zu schwer einzuschieben ist).
Die untere Fliese C hängt an zwei Schauben A, deren Höhe so
eingestellt werden kann, dass etwaige Unterschiede in der Abmessung
der Fliesen ausgeglichen werden können. Zwischen zwei Fliesen können
bei Bedarf Filzstücke angebracht werden.
Wenn alle 8 Keramikfliesen (4 pro Seite) angebracht sind, Abdeckplatte
wieder anbringen, durch einfaches Auflegen auf die Gummihalterungen,
die am oberen Teil des Ofens vorhanden sind.
A
B
