Instandhaltung und reinigung
Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - Vervielfältigung verboten
8.2.1.2.
Heizofen Suite und Club (Keramikaußenseiten)
Ausführung COMFORT AIR
1. Die Abdeckplatte aus Keramik entfernen.
2. Die zwei mikrogelochten Ausgleichsgitter der Außenseiten B
(siehe Abs.3.4.1) entfernen
3. Die Keramikaußenseiten entfernen (drei rechts und drei links)
siehe Abs. 3.4.1.
4. Die vordere Schraube des Bügels E lockern; Den Bügel E
anheben, damit das vordere Profil A entfernt werden kann.
5. Das vordere Gitter aus Gusseisen N mit den Bügeln M
herausziehen
6. Den oberen Deckel L durch Ausdrehen der vier Schrauben
entfernen
7. Durch Herausdrehen der 7 Schrauben die Ventilatorgruppe Q
abnehmen Um die Schraube, die sich hinter dem linken
Ventilator befindet, problemlos entfernen zu können, empfiehlt
es sich, die zwei Schrauben des Ventilators zu lockern und ihn
leicht zu bewegen.
8. Den Wärmetauscher O durch Ausdrehen seiner vier
Befestigungsschrauben entfernen.
Das Ganze reinigen und mit einer neuen Kopfdichtung wieder
montieren.
B
M
A
E

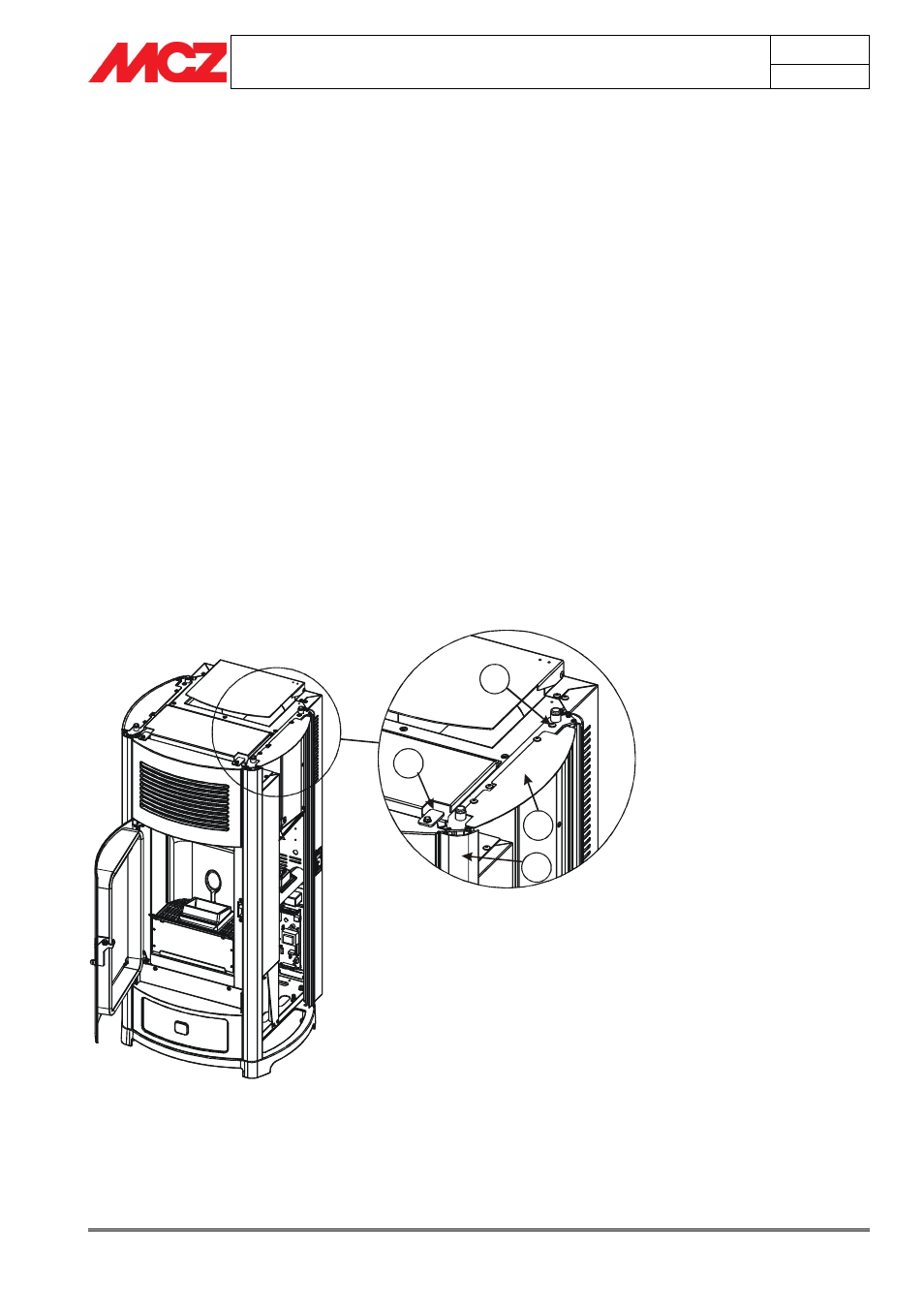

Reinigung des oberen Wärmetauschers (Heizofen Suite
und Club)
