Kopfdichtung – MCZ Club AIR Benutzerhandbuch
Seite 56
PELLETHEIZÖFEN
Kapitel 8
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Seite
56
Instandhaltung und reinigung
Technischer Service - Alle Rechte sind der Fa. MCZ Group S.p.A. vorbehalten - Vervielfältigung verboten

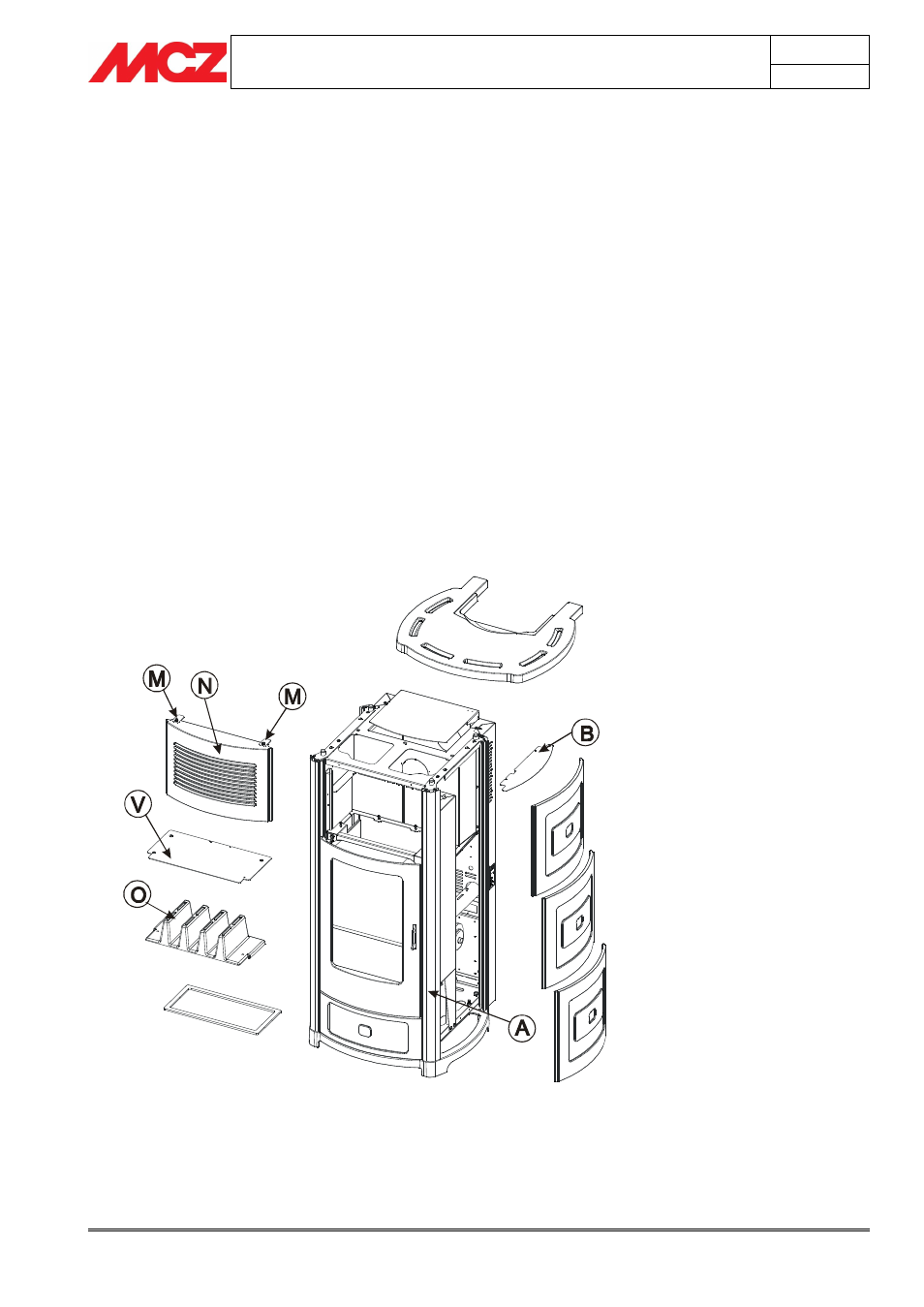

8.2.1.4.
Heizofen Suite und Club (Keramikaußenseiten)
Ausführung AIR
1. Die Abdeckplatte aus Keramik entfernen.
2. Die zwei mikrogelochten Ausgleichsgitter der Außenseiten B
(siehe Abs.3.4.1.) entfernen
3. Die Keramikaußenseiten entfernen (drei rechts und drei links)
siehe Abs.3.4.1.
4. Das vordere Gitter aus Gusseisen N mit den zwei Bügeln M
herausziehen.
5. Durch Herausdrehen der Schrauben den Deckel V entfernen.
6. Den Wärmetauscher O durch Ausdrehen seiner vier
Befestigungsschrauben entfernen.
Das Ganze reinigen und mit einer neuen Kopfdichtung wieder
montieren.
KOPFDICHTUNG
Reinigung des oberen Wärmetauschers (Heizofen Suite und Club
Ausführung Air)
