Kapitel 5
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
27
Bausastz comfort air Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten
5.4. STEUEREINHEIT
Wichtig!
Alle elektrischen Anschlüsse müssen durch
Fachpersonal und nach den geltenden Bestimmungen
eines jeden einzelnen Staates durchgeführt werden.
Dazu muss geeignetes Werkzeug und der dieser
Gebrauchsanweisung beiliegende Schaltplan benutzt
werden. Bei allen Arbeiten muss das
Netzversorgungskabel 230V 50 Hz abgetrennt sein.
Mcz haftet nicht für Schäden an Personen oder
Gegenständen, die auf falsche Anschlüsse oder
unsachgemäßen Gebrauch zurückzuführen sind.

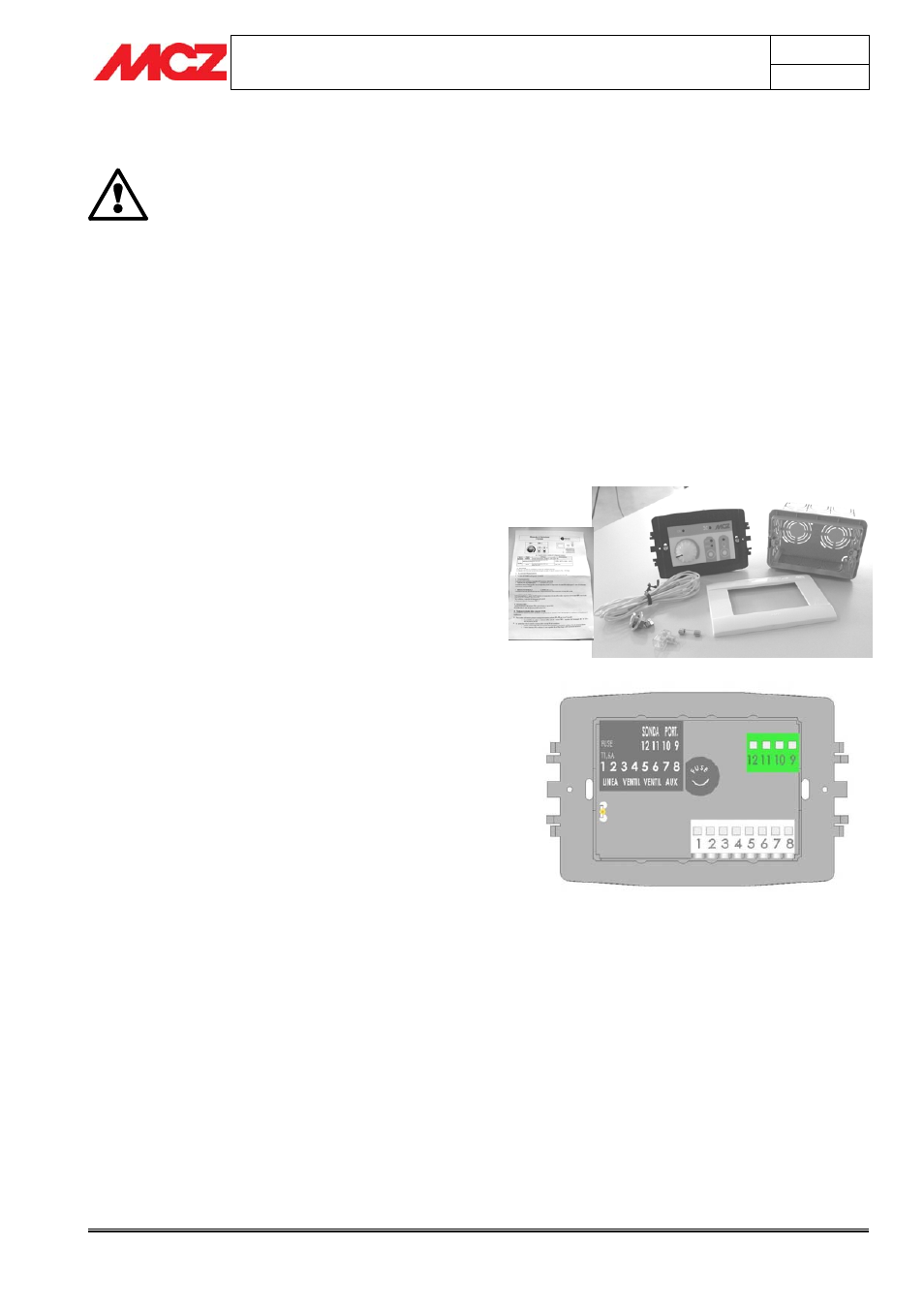

5.4.1.
Zusammensetzung der Steuereinheit
Folgende Materialien werden mit der Steuereinheit mitgeliefert:
A. Einbaugehäuse
B. Steuereinheit, Befestigungsschrauben und Netzkabel
C. Fühler und Kabelverschraubung
D. Klemme für das gewöhnliche Erdungskabel
E. Ersatzsicherung (1,6 A)
F. Platte
G. Anweisungen
Die Steuereinheit ist mit 6 Doppelklemmen ausgestattet, für den Anschluss von:
1. Leitung (1-2 LINEA)
2. Ventilator 1 (3-4 VENTIL.)
3. Ventilator 2 (5-6 VENTIL.)
4. Licht (7-8 AUX)
5. Schalter Türöffnung (9-10 PORT.)
6. Fühler (11-12 SONDA)
5.4.2.
Positionierung der Steuereinheit
Die Bohrung für den Einbau der Steuereinheit an der Wand vorbereiten
(zirka 10X7,5 cm) und dabei die Positionierung des Fühlers
berücksichtigen.
Das Einbaugehäuse (A) ohne den Steuereinheitsblock (B) in die Bohrung
einsetzen und darauf achten, dass es an einer trockenen Stelle und so
weit wie möglich von der Wärmequelle weg unter Berücksichtigung
der Positionierung des Fühlers positioniert wird.
Alle Kabel (Fühler, Versorgung, Lüftung und Schalter Türöffnung) durch
das Einbaugehäuse (A) führen, so dass sie für den Anschluss
bereitstehen. Wie in der Abbildung 4.14 an die Klemmen an der
Steuereinheit anschließen.
Sind die Anschlüsse fertiggestellt, wird der Steuereinheitsblock mit den
entsprechenden mit dem Einbaugehäuse (A) mitgelieferten Schrauben
befestigt.
Schließlich die mitgelieferte weiße Platte (F) oder eine andere
einsetzen, da am Steuereinheitsblock Platten von AVE Serie SISTEMA
45 und VIMAR Serie IDEA mit entsprechenden Halterungen angebracht
werden können.
A
B
C
D
E
F
G
