Kapitel 2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
9
Theoretische Grundlagen für die Installation Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten

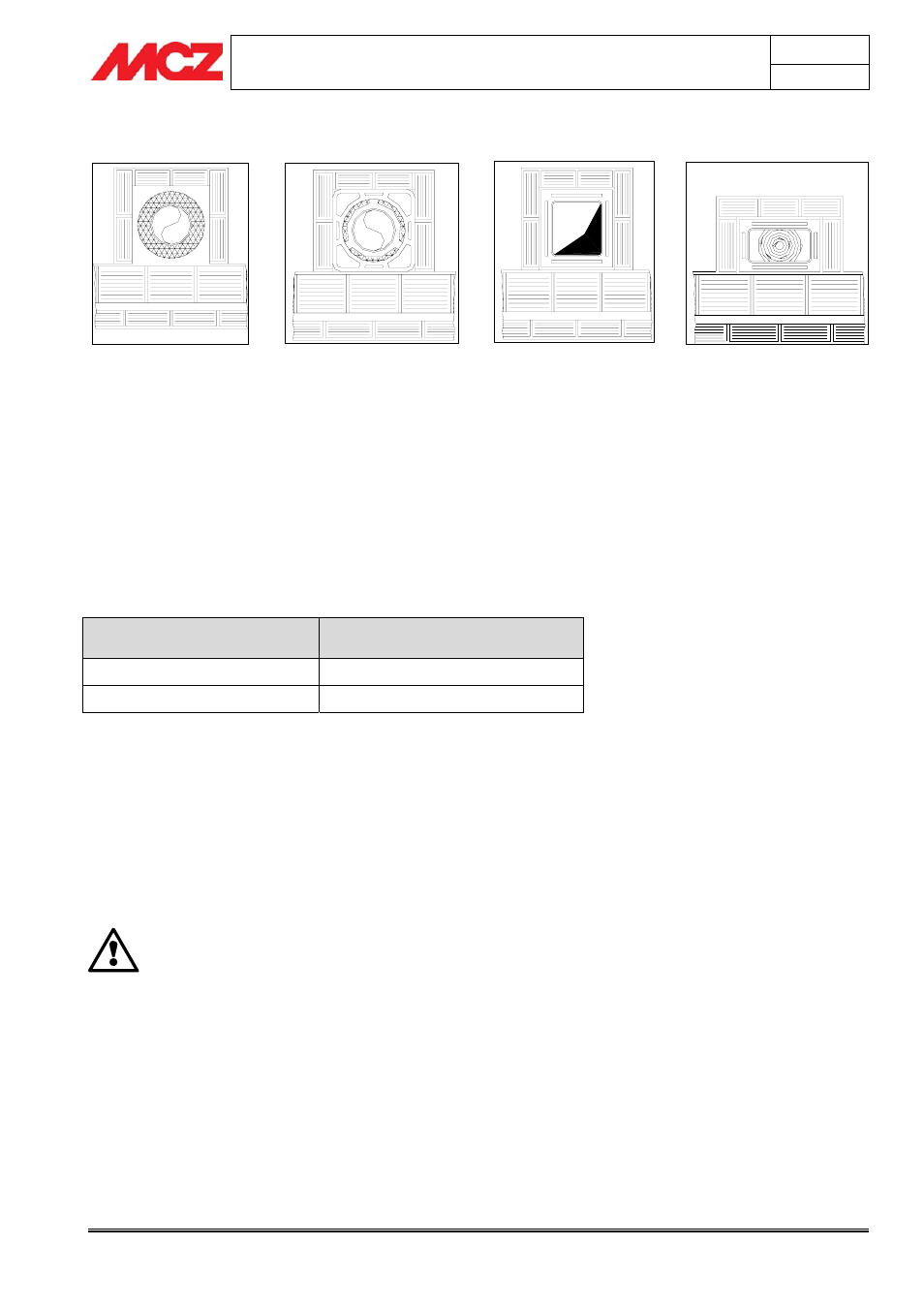

2.5.1. Beispiele für Rauchfänge
Bei Rauchfängen mit quadratischem oder rechteckigem Querschnitt
müssen die Innenkanten mit einem nicht unter 20 mm liegenden
Radius abgerundet sein. Beim rechteckigen Querschnitt muss das
Verhältnis der Innenmasse ≤1,5 betragen.
Der empfohlene Querschnitt des Rauchfangs in Bezug auf seine Länge
kann der nachfolgenden Tabelle entnommen werden:
Höhe (m) Nutzquerschnitt (cm²)
Bis zu 5 m 900 (30x30 cm oder ∅ 30 cm)
Über 5 m 625 (25x25 cm oder ∅ 25 cm)
ANMERKUNG: Ein zu kleiner oder zu großer Querschnitt bewirkt eine
Verringerung des Abzugs sowie eine ungenügende Wärmedämmung.
Für besondere Querschnitte oder bei einer Änderung des Querschnitts
oder des Verlaufs muss ein Funktionstest der Rauchabführung gemäß
UNI 9615 durchgeführt werden.
Es wird geraten, die Rauchabzugsleitung mit einer Kammer zum
Auffangen festen Materials unter dem Eintritt des Rauchkanals
auszurüsten, die leicht zu öffnen und über einen Zugluftschieber
einsehbar sein muss.
WICHTIG !
Sollten Zweifel an den Leistungen des vorhandenen
Rauchfangs bestehen oder die Abmessungen von den
empfohlenen abweichen, ist ein von MCZ beauftragter
Installateur anzufordern, der vor Ort mit einem
Messinstrument die Leistungen des Rauchfangs überprüft
(Messung mit einem Mikromanometer).
Die Firma MCZ s.p.a. lehnt jede Haftung für einen
fehlerhaften Betrieb des Heizkamins ab, wenn dieser auf die
Verwendung eines unzureichend bemessenen und nicht die
genannten Anforderungen erfüllenden Rauchfang
zurückzuführen ist.
Rauchfang aus Edelstahl
AISI 304 mit doppeltem
Feuerraum und Isolierung
aus Keramikfaser oder
gleichwertigem Material,
das bis 400°C feuerfest ist.
SEHR GUT
Rauchfang aus feuerfestem
Material mit doppeltem,
isoliertem Feuerraum und einer
Außenhülle aus Beton, der mit
wabenförmigem Material, wie
Ton, erleichtert wird.
GUT
Traditioneller Rauchfang aus
Ton mit quadratischem
Querschnitt und
isolierenden, leeren
Einsätzen.
GUT
Vermeiden Sie Rauchfänge mit
rechteckigem Innenquerschnitt,
dessen größere Seite das
Doppelte der kleineren Seite
ausmacht, wie 20x40 oder
15x30.
MÄSSIG
