Kapitel 5
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
32
Bausastz comfort air
Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten

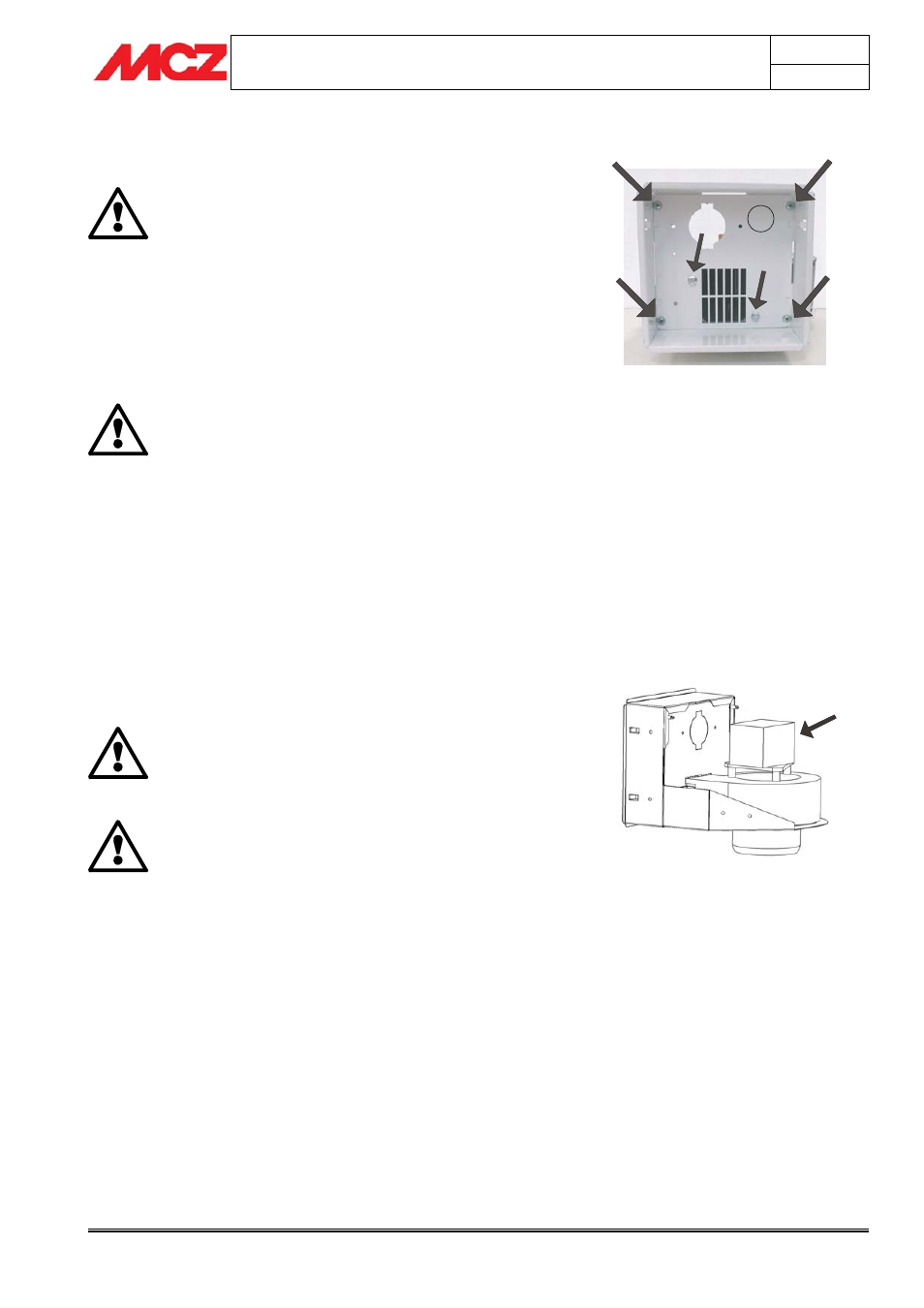

5.9. AUSTAUSCH DES VENTILATORS
ACHTUNG!
DIE 230 V-VERSORGUNG ABSTELLEN.
• Den Auslass entfernen
• Die vier Schrauben A losschrauben, die sich an den vier Ecken
des Gitters befinden Abb. 8
• Die beiden zentralen Schrauben B, die den Ventilator an der
Förderung befestigen, losschrauben
ACHTUNG!
BEIM HERAUSZIEHEN DER KABEL DARAUF ACHTEN,
DASS MAN SIE SICHER UNTERBRINGT.
WENN SIE HINTER DIE VERKLEIDUNG FALLEN,
KOMMT MAN NICHT MEHR AN SIE HERAN.
• Das Gitter C abnehmen
• Das Ventilatorkabel herausziehen
• Im Falle einer Beleuchtungsschale mit Lampe darauf achten,
dass die Netzkabel während des Abnehmens der Flansch nicht
angeschlossen sind.
• Nun muss der Ventilator nur noch entgegengesetzt zur
Förderung gedreht werden, um den Durchgang zu
gewährleisten ohne das Teil zu beschädigen.
WICHTIG!
DER VENTILATOR MUSS WIE IN DER ABB.9
AUSGERICHTET BLEIBEN; ES SIND KEINE ANDEREN
POSITIONEN ZUGELASSEN.
Wichtig!
Alle elektrischen Anschlüsse müssen durch
Fachpersonal und nach den geltenden Bestimmungen
eines jeden einzelnen Staates durchgeführt werden.
Dazu muss geeignetes Werkzeug und der dieser
Gebrauchsanweisung beiliegende Schaltplan benutzt
werden. Bei allen Arbeiten muss das
Netzversorgungskabel 230V 50 Hz abgetrennt sein.
Mcz haftet nicht für Schäden an Personen oder
Gegenständen, die auf falsche Anschlüsse oder
unsachgemäßen Gebrauch zurückzuführen sind.
Abbildung 9– Position des Ventilators
A
A
A
A
B
B
C
Abbildung 8– Austausch des Ventilators
