UPSMON-Benutzerhandbuch UPSMON ausführen • 69
1.3 Anzeige der mit einem SNMP-Adapter verbundenen Sensoren
Es können maximal sechs Temperatur-, Feuchtigkeits- oder Input/Output-Sensoren über den seriellen Port mit dem SNMP-Adapter
verbunden werden (siehe Sensorverdrahtungsspezifikation). Wenn diese Sensoren angeschlossen sind, kann mit dem Upsview-Modul
geprüft werden, ob sie funktionsfähig sind, und die aufgezeichneten Werte können eingesehen werden.
Es stehen die folgenden Arten von Sensoren zur Verfügung:
•
Temperatursensor: misst die Umgebungstemperatur in °C.
•
Feuchtigkeits- und Temperatursensor: misst die relative Feuchtigkeit in % und die Umgebungstemperatur in °C.
•
In/Out- und Temperatursensor: misst die Umgebungstemperatur in °C und liefert einen digitalen Input und einen digitalen
Output.

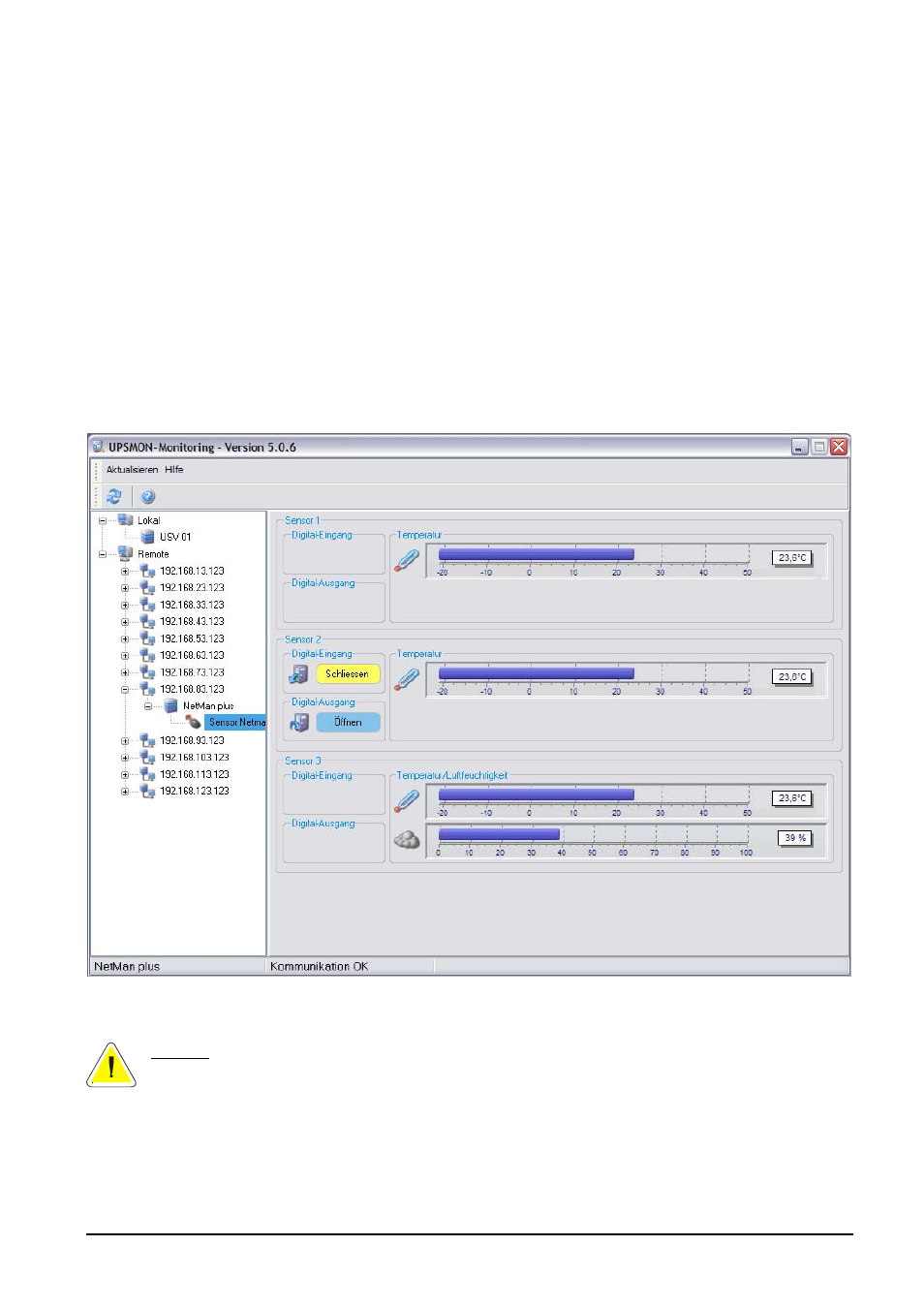

Die untenstehende Abbildung zeigt den Screenshot, der die mit dem SNMP-Adapter verbundenen Sensoren darstellt. Nach einer
Aktualisierung werden alle Adapter, an die Sensoren angeschlossen wurden, mit einer zusätzlichen Einrückung und der Titelzeile
"NetMan-Sensoren" in die Verzeichnisstruktur einbezogen. Wählen Sie die Titelzeile aus, um die von den Sensoren aufgezeichneten
Messungen und ihren tatsächlichen Betriebsstatus einzusehen. Die Abbildung zeigt außerdem einen In/Out-Sensor, einen
Temperatursensor und einen Feuchtigkeitssensor. Sind mehr als drei Sensoren mit dem Adapter verbunden, können die nächsten drei
durch Anklicken der Schaltfläche unten rechts auf dem Bildschirm angezeigt werden.
Weitere Informationen über die Sensoren, die mit dem Adapter verbunden werden können, finden Sie im SNMP-Adapter-Handbuch.
ACHTUNG: Diese Funktion ist nur bei Remote-SNMP-Adaptern aktiv. Um die verbundenen Sensoren anzuzeigen, müssen sie im
Upsetup-Modul konfiguriert werden (bis zu max. 32 Sensoren) oder es muss eine Aktualisierung vorgenommen werden. Die
Schwellwerteinstellungen sind für die im Upsetup-Modul konfigurierten Sensoren aktiv.
