Der Mixer
Zur Erweiterung der Klangmöglichkeiten bieten Analogsynthesizer üblicherweise mehr als einen
Oszillator. Wenn mehrere Oszillatoren gemischt werden, entstehen mitunter sehr interessante
harmonische Mixturen. Ebenso ist es möglich, durch leichtes Verstimmen der Oszillatoren
gegeneinander einen sehr warmen, runden Klang zu erzeugen. Im Mixer des Bass Station II lassen sich
die Signale der beiden Oszillatoren 1 und 2, des Sub-Oktav-Oszillators, einer Quelle für Rauschen,
des Ringmodulators und eines externen Signals zu einem Sound zusammenführen.
OSC 1
OSC 1 LAUTSTÄRKE
OSC 2 LAUTSTÄRKE
SUB OSC LAUTSTÄRKE
KOMPLEXE
WELLENFORM
AUS
OSC1, 2 UND 3
MIXER
FILTEREINGANG
OSC 2
SUB OSC
Der Filter
Der Bass Station II ist ein sogenannter subtraktiver Synthesizer. Subtraktiv impliziert bereits, dass ein
Teil des Klangs bei der Synthese subtrahiert, also abgezogen wird.
Die Oszillatoren liefern rohe Wellenformen mit einem breiten Obertongehalt. Der Filter kann nun
kontrolliert bestimmte Obertöne subtrahieren.
Bass Station II bietet 7 Filtertypen, wobei es sich um verschiedene Varianten der drei grundsätzlichen
Filterarten Tiefpass (Low Pass), Bandpass (Band Pass) und Hochpass (High Pass) handelt.
Einen Tiefpassfilter findet man eigentlich in allen Synthesizern. Bei einem Tiefpassfilter werden
ab der eingestellten Filterfrequenz (Cut-Off-Frequenz) alle darunter liegenden Frequenzen des
Oszillatorsignals durchgelassen (sie können passieren), während die Frequenzen oberhalb weggefiltert
werden. Die Einstellung der Filterfrequenz bestimmt also, welche Frequenzanteile entfernt werden.
Durch das Entfernen bestimmter Obertöne von der Wellenform ändert sich die Klangfarbe. Wenn
der Wert der Filterfrequenz auf ein Maximum eingestellt wird, ist der Filter komplett „geöffnet“ und es
werden keine Frequenzanteile vom Oszillatorsignal entfernt.
In der Praxis werden bei einem Tiefpassfilter die Obertöne oberhalb der Filterfrequenz allerdings nicht
abrupt abgeschnitten, sondern allmählich abgesenkt. Wie intensiv diese Absenkung erfolgt, hängt
von der Flankensteilheit (Filter Slope) ab. Die Flankensteilheit wird als „Lautstärkewert pro Oktave“
angegeben. Da die Lautstärke in Dezibel gemessen wird, gibt man die Flankensteilheit gewöhnlich
in der Form x Dezibel pro Oktave (dB/Okt.) an. Umso höher der Wert ist, desto stärker werden die
Obertöne über der Filterfrequenz unterdrückt und desto ausgeprägter ist der Filtereffekt. Die Filter-
Sektion des Bass Station II bietet zwei Einstellungen für die Flankensteilheit: 12 dB/Okt. und 24 dB/
Okt.
Ein weiterer wichtiger Filterparameter ist die Resonanz. Der Bereich um die Filter-Einsatzfrequenz kann
mit der Filterresonanz in der Lautstärke angehoben werden. Das kann zur klanglichen Betonung eines
bestimmten Frequenzbereichs genutzt werden.
Wenn die Resonanz erhöht wird, entsteht ein pfeifendes Geräusch, das zum Klang hinzugefügt wird.
Bei sehr hohen Werten erzeugt die Resonanz eine sogenannte Eigenschwingung (Selbstoszillation),
wenn der Filter durch ein Signal angeregt wird. Der daraus resultierende Ton ist im Grunde genommen
ein Sinus, dessen Tonhöhe von der Einstellung der Filterfrequenz über den Frequency-Regler abhängt.
Die von der Resonanz erzeugte Sinus-Wellenform kann bei Bedarf als zusätzliche Klangquelle genutzt
werden.

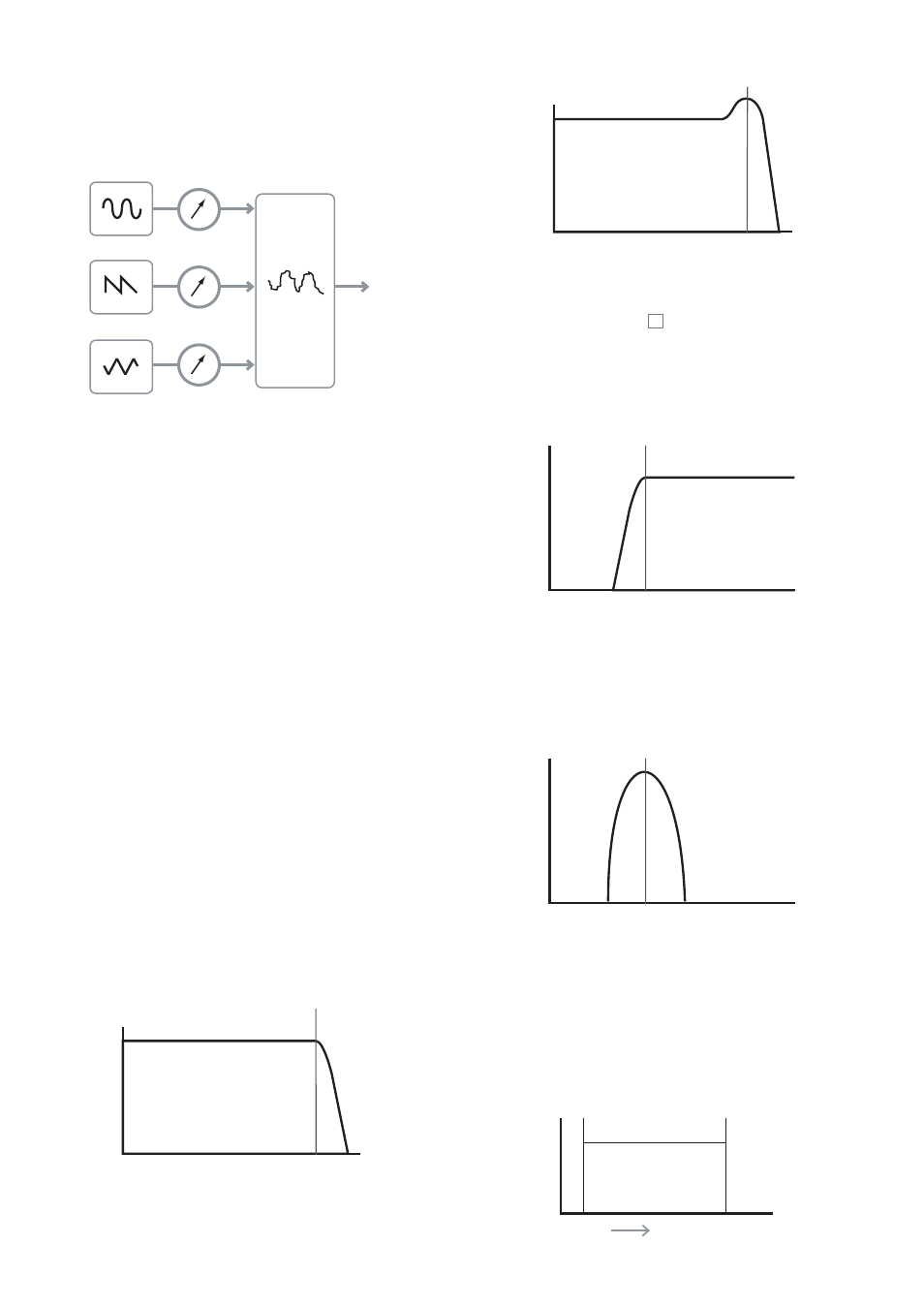

Das nachfolgende Diagramm veranschaulicht die Wirkungsweise eines typischen Tiefpasses. Die
Frequenzen oberhalb der Filter-Einsatzfrequenz (Cutoff) werden in der Lautstärke abgesenkt.
Lautstärke
Lautstärke
Frequenz
Cut-off-
Frequenz
Lautstärke
Lautstärke
Frequenz
Cut-off-
Frequenz
Frequenz
Cut-off-
Frequenz
Frequenz
Cut-off-
Frequenz
Wenn die Resonanz erhöht wird, werden die Frequenzen um die Einsatzfrequenz verstärkt.
Lautstärke
Lautstärke
Frequenz
Cut-off-
Frequenz
Lautstärke
Lautstärke
Frequenz
Cut-off-
Frequenz
Frequenz
Cut-off-
Frequenz
Frequenz
Cut-off-
Frequenz
Neben dem traditionellen Tiefpassfilter gibt es auch Hoch- und Bandpassfilter. Beim Bass Station II
wird der Filter-Typ mit dem Shape-Schalter 32 festgelegt.
Der Hochpassfilter (High Pass) ist dem Tiefpassfilter sehr ähnlich, arbeitet aber genau gegensätzlich,
sodass die Frequenzen unterhalb der Einsatzfrequenz unterdrückt werden. Frequenzen oberhalb der
Einsatzfrequenz können den Filter passieren. Wenn der Wert der Filterfrequenz auf null gestellt wird,
ist der Filter komplett „geöffnet“ und es werden keine Frequenzanteile vom Oszillatorsignal entfernt.
Lautstärke
Lautstärke
Frequenz
Cut-off-
Frequenz
Lautstärke
Lautstärke
Frequenz
Cut-off-
Frequenz
Frequenz
Cut-off-
Frequenz
Frequenz
Cut-off-
Frequenz
Bei einem Bandpassfilter wird lediglich ein schmales Frequenzband um den Einsatzbereich herum vom
Filter durchgelassen. Frequenzen oberhalb und unterhalb dieses Bandes werden unterdrückt. Es ist
nicht möglich, diesen Filtertyp vollständig zu öffnen, um alle Frequenzen passieren zu lassen.
Lautstärke
Lautstärke
Frequenz
Cut-off-
Frequenz
Lautstärke
Lautstärke
Frequenz
Cut-off-
Frequenz
Frequenz
Cut-off-
Frequenz
Frequenz
Cut-off-
Frequenz
Hüllkurven (Envelopes) und Verstärker (Amplifier)
In den vorangegangenen Absätzen wurde auf die Tonhöhe und die Klangfarbe eingegangen. Der
nächste Teil beschäftigt sich mit der Steuerung der Lautstärke eines Klangs. Die Lautstärke eines
musikalischen Klangs variiert, abhängig vom verwendeten Instrument, während seines Verlaufs oft sehr
stark.
Ein Beispiel: Wenn eine Note auf einer Orgel gespielt wird, erreicht sie quasi sofort die maximale
Lautstärke, wenn die Taste gedrückt wird. Der Ton bleibt so lange konstant laut, bis die Taste
losgelassen wird. Dann fällt die Lautstärke sofort auf null.
ZEIT
TASTE GEDRÜCKT TASTE LOSGELASSEN
LAUTSTÄRKE
ATTACK DECAY RELEASE
SUSTAIN
ZEIT
TASTE GEDRÜCKT TASTE LOSGELASSEN
LAUTSTÄRKE
ZEIT
TASTE GEDRÜCKT TASTE LOSGELASSEN
LAUTSTÄRKE
ZEIT
TASTE GEDRÜCKT TASTE LOSGELASSEN
LAUTSTÄRKE
ATTACK DECAY RELEASE
SUSTAIN
SUSTAIN-
RATE
ZEIT
TASTE GEDRÜCKT TASTE LOSGELASSEN
LAUTSTÄRKE
ATTACK DECAY RELEASE
SUSTAIN
SUSTAIN-DAUER
ZEIT
TASTE GEDRÜCKT TASTE LOSGELASSEN
LAUTSTÄRKE
ATTACK DECAY RELEASE
SUSTAIN
ZEIT
TASTE GEDRÜCKT TASTE LOSGELASSEN
LAUTSTÄRKE
ATTACK DECAY RELEASE
SUSTAIN
ZEIT
TASTE GEDRÜCKT TASTE LOSGELASSEN
FILTER
CUT-OFF
