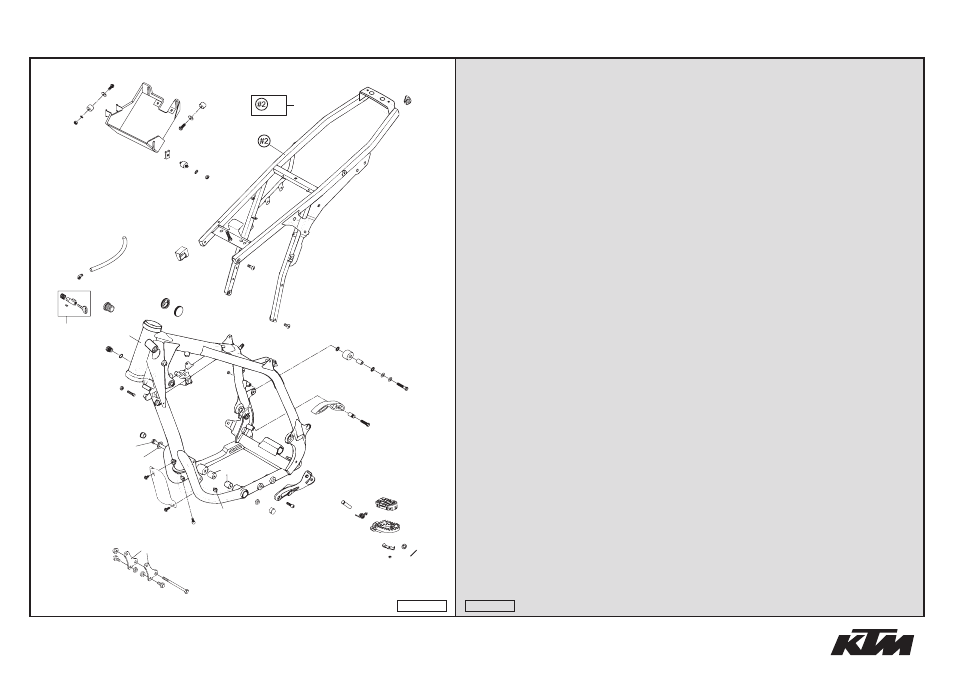

RAHMEN · AUSLEGER
»
FRAME · SUB FRAME
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
42
600.03.044.010
VERSCHLUSSBLECH VORNE LI/RE 03
CLOSING PANEL FRONT L/S R/S 03
2
43
546.03.041.000
FUSSRASTENFEDER LINKS & RECHTS
FOOTREST SPRING L/S & R/S
2
44
548.03.044.000
BOLZEN FÜR FUSSRASTE 03
BOLT FOR FOOT PED 03
2
46
0125 100003
UNTERLEGSCHEIBE DIN 125 A 10,5
WASHER DIN0125-A10,5
2
47
0094 032253
SPLINT DIN0094-3,2X25 STAHL
PIN DIN0094-3,2X25 STEEL
2
51
0985 050003
SS.MUTTER DIN 985 M5
SELF LOCKING NUT DIN0985-M 5
2
53
584.03.060.000
KETTENROLLE 12X29X22,5 '98
CHAIN ROLL 12X29X22,5 '98
1
55
584.03.060.065
BÜCHSE KETTENROLLE 8X12X23 '98
BUSH CHAIN ROLL 8X12X23 '98
1
59
511.03.053.000
KETTENGLEITSTÜCK UNTEN '97
CHAIN SLIDING PIECE BELOW '97
1
60
511.03.053.051
BÜCHSE 8,2X10X20
BUSHING 8,2X10X20
1
61
544.03.135.000
VERSCHLUSSPFROPFEN SFL10
PLASTIC CAP SFL10
1
68
360.03.014.000
SCHNORR-SICHERUNGSSCHEIBE 8MM
LOCK WASHER 8MM
2
70
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
1
71
0015 080453
SK.BUNDSCHRAUBE M 8X45 SW=10
HH COLLAR SCREW M 8X45 WS=10
1
72*
0910 160153
VERSCHL.SCHR. DIN0910-M16X1,5
PLUG DIN0910-M16X1,5
1
73*
0603 162220
CU-FÜLLRING 16 X 22 X 2
CU-SEAL RING 16X22X2
1
76
545.10.052.100
KETTENRADSCHR. M8X26 ISK SW=6
SPROCKET SCREW-AH M8X26 WS=6
2
77
546.10.052.000
KETTENRADSCHR. M8X20 ISK SW=6
SPROCKET SCREW-AH M8X20 WS=6
2
79
0125 080003
UNTERLEGSCHEIBE DIN 125 A 8,4
WASHER DIN0125-A 8,4
2
80
583.03.010.000
ABDECKUNG FÜR ÖLFILTER '94
COVER OIL FILTER '94
1
81
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
2
82
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
1
85
502.35.033.300
KLIPS-MUTTERNHALTER M6 KP142
SNAP-NUT HOLDER M6 KP142
2
87
0984 060103
ISK.SCHRAUBE DIN7984-M 6X10
AH SCREW DIN7984-M 6X10
1
