Seite 23: Exhaust silencer

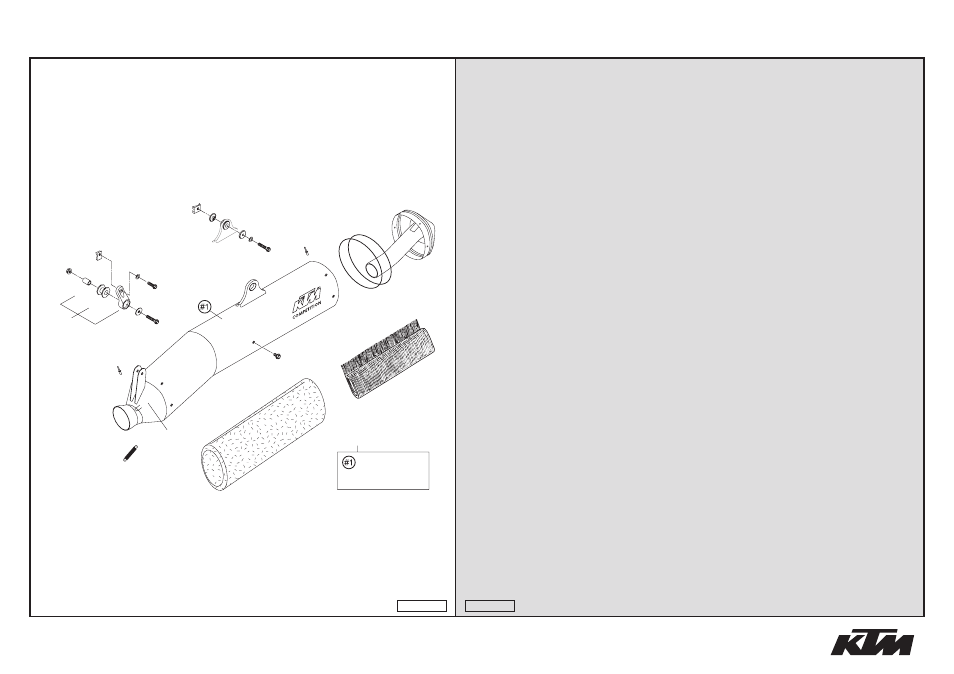

ENDDÄMPFER
»
EXHAUST SILENCER
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
15
0011 480802
BLINDNIETE 4,8X 8,0 NIRO
DUMMY RIVET 4,8X 8,0 NIRO
12
16
503.05.016.000
ZUGFEDER L=62MM ÖSEN BEWEGLICH
TEN.SPRING L=62MM EY.MOVEABLE
2
17
0009 050103
GEW.FURCHSCHRAUBE M 5,0X10
SPECIAL SCREW M 5,0X10
2
48
546.03.048.100
MEHRBEREICHSBLECHMUTTER M6
RANGE CHANGE METAL NUT M6
2
60
0015 060303
SK.BUNDSCHRAUBE M 6X30 SW=8
HH COLLAR SCREW M 6X30 WS=8
2
61
0021 060003
SCHEIBE DIN 9021 A 6,4
WASHER DIN9021-A 6,4
1
62
0137 060003
FEDERSCHEIBE DIN 137 B 6
SPRING WASHER DIN0137-B 6
2
63
0015 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
1
64
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
1
65
543.05.069.000
BÜCHSE 7X12X15,4
BUSHING 7X12X16
1
66
583.05.165.244
SCHALLDÄMPFERHAL. KPL. KURZ'96
SILENCER BRACKET CPL. SHORT'96
1
67
543.05.068.100
DÄMPFUNGSELEMENT SILICON GRAU
DAMP. COMPONENT SILICONE GREY
1
68
546.05.068.000
DÄMPFUNGSELEMENT SCHWARZ
EXHAUST BRACKET RUBBER BLACK
1
69
546.05.069.000
BÜCHSE 7,5X12X28X7,8 '96
BUSHING 7,5X12X28X7,8 '96
2
80
583.05.081.001
ED-ANSCHLUSSKAPPE KPL. SXC '98
SIL.-CONNECT.CAP CPL. SXC '98
1
81
583.05.081.200
ENDDÄMPFER SXC GEDROSSELT 2001
SILENCER SC THROTTLED 2001
1
81
583.05.081.300
ENDDÄMPFER SXC UNGEDR. 2001
SILENCER SC UNTHROTTLED 2001
X
82
583.05.081.203
ED-ENDKAPPE GEDROSSELT 2001
SIL.-END CAP THROTTLED 2001
1
82
583.05.081.204
ED-ENDKAPPE UNGEDROSSELT 2001
SIL.-END CAP UNTHROTTLED 2001
X
83
0770 223601
O-RING 82,14X3,53 SILIKON
O-RING 82,14X3,53 SILICONE
2
84
583.05.078.002
DÄMMSTOFFMATTE HINTEN 90GR.'98
STUFFING YARN REAR 90 GRAMM'98
1
85
583.05.078.000
DÄMMSTOFF VORNE 400 GRAMM '98
STUFFINGYARN FRONT 400GRAMM'98
1
04-583.05.1
21
bp
bq
es
gk
gl
gm
gn
go
gp
gq
gr
gs
gt
ik
il
im
in
io
ip
gm
gt
gk
es
bp
gsgt
iminioip
br
br
bp
ik
05-583.05.1
