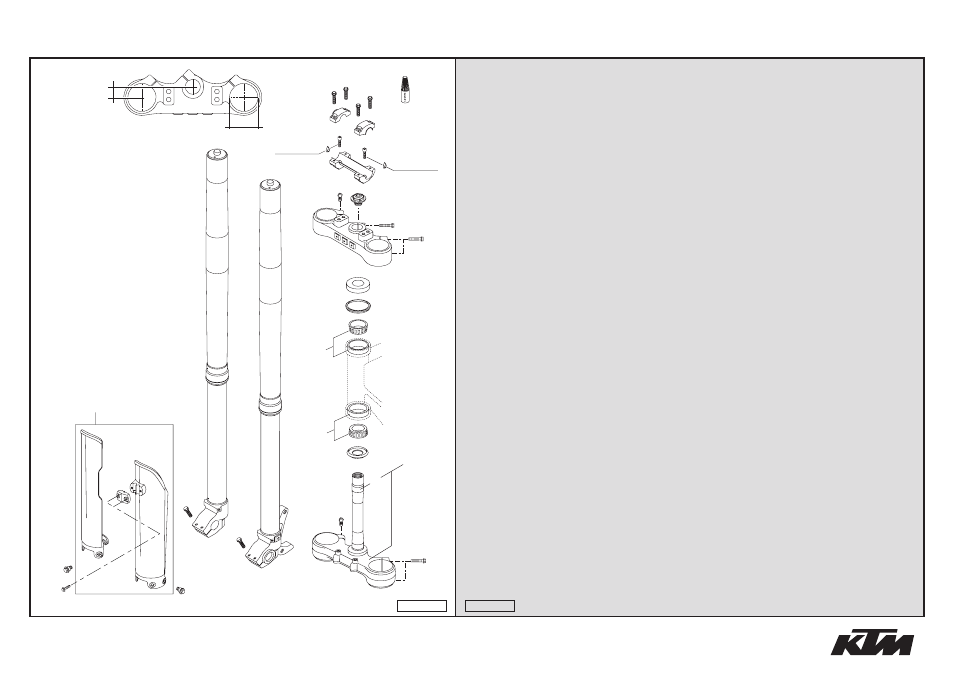

TELEGABEL WP USD 43
»
FRONT FORK WP USD 43
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
0518.7A01LS
GABELBEIN LI. WP43 625 SXC 05
FORK LEG L/S WP43 625 SXC 05
1
2*
0518.7A01RS
GABELBEIN RE. WP43 625 SXC 05
FORK LEG R/S WP43 625 SXC 05
1
3
0015 080253
SK.BUNDSCHRAUBE M 8X25 SW=10
HH COLLAR SCREW M 8X25 WS=10
4
4
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
12
5
0015 080353
SK.BUNDSCHRAUBE M 8X35 SW=10
HH COLLAR SCREW M 8X35 WS=10
1
6
0912 100250
ISK.SCHR.DIN6912 M10X25 10.9 S
AH SCREW DIN6912-M10X25,10.9,L
2
9
0017 060203
EJOT PT SCHRAUBE K60X20 SW=6
EJOT PT SCREW K60X20 WS=6
2
32
590.01.132.220
GABELBR.UNT.KPL. X=20MM/D=57MM
BOT.TRIP.CL.CPL. X=20MM/D=57M
1
33
501.01.033.100
GABELSCHAFTROHR L=244 '91
FORK TUBE L=244 '91
1
34
590.01.034.120
GABELBRÜCKE OBEN X=20MM/D=54MM TOP TRIPLE CLAMP X=20MM/D=54MM
1
36
548.01.036.000
STEUERKOPFSCHR. M20X1,5 SW=27
STEER.HEAD SCREW M20X1,5 WS=27
1
38
590.01.038.200
LENKERKLEMMBRÜCKE D=28MM 2000
HANDLEBAR CLAMP D=28MM 2000
2
39
590.01.039.100
LENKERAUFNAHME 28MM SC'99
HANDLEBAR SUPPORT 28MM SC'99
1
81
542.01.081.000
KEGELROLLENL. STEUERKOPF KPL.
TAPERED ROLLER BEARING CPL.
2
82
546.01.084.100
O-RINGTRÄGER M. DICHTLIPPE
O-RING SUPPORT W. SEALING LIP
1
84
546.01.184.000
STEUERKOPFABDICHTUNG OBEN
STEARING HEAD GASKET TOP
1
85
590.01.085.100
KLEMME F.TACHOKABEL D=6MM 2001
CLAMP F.SPEED.CABLE D=6MM 2001
1
86
542.01.086.000
SCHUTZRING
STEERING HEAD COVER
1
91
590.01.092.050
SONDERSCHRAUBE M6X12,5 SW=8
SPECIAL SCREW M6X12,5 WS=8
6
92
590.01.094.000/30 GABELSCHUTZ LI+RE SCHWARZ 02
FORK PROTECT. L/S+R/S BLACK 02
1
94
6 899 785
LOCTITE 243 BLAU 6CCM
LOCTITE 243 BLUE 6CCM
1
