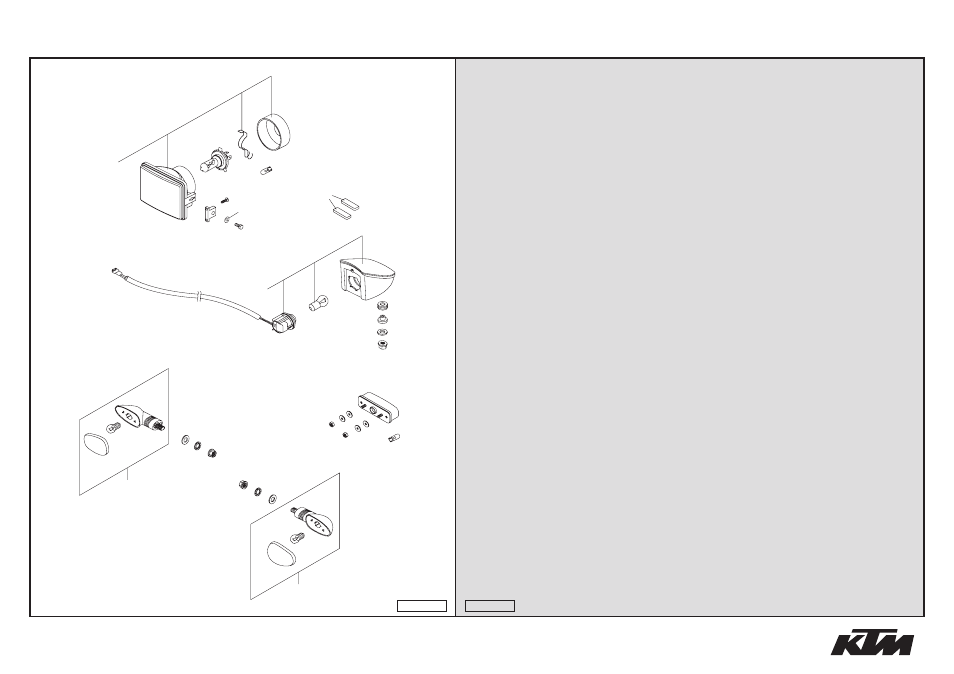

LICHTANLAGE
»
LIGHTING SYSTEM 625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 584.14.026.000/30 BLINKER KPL. VO.RE./HI.LI. '99 FLASHER CPL.FRONT R/S REAR L/S 2
2* 584.14.025.000/30 BLINKER KPL. VO.LI./HI.RE. '99 FLASHER CPL.FRONT L/S REAR R/S 2
3* 584.14.028.000 LEUCHTHAUBE LINKS & RECHTS '98 FLASHER LENS L/S & R/S '98 4
ORANGE ORANGE
4 441.11.015.100 LAMPE 12V 10W (BA15S) BULB 12V 10W (BA15S) 4
5 584.14.030.000 SK-BUNDMUTTER M10X1,25 SW=13 HH COLLAR NUT M10X1,25 WS=13 4
6 0797 100003 ZAHNSCHEIBE DIN6797-J10,5 ZI LOCK WASHER DIN6797-J10,5 ZI 4
7 0125 100003 UNTERLEGSCHEIBE DIN 125 A 10,5 WASHER DIN0125-A10,5 4
10 590.14.002.000 SCHEINWERF.186(RE)"1003202 R" HEAD LIGHT 186(RI)"1003202 R" 1
RECHTSVERKEHR RIGHT TRAFFIC
10 590.14.002.100 SCHEINWERF.186(LI)"1003203 L" HEAD LIGHT 186(LE)"1003203 L" 1
LINKSVERKEHR LEFT TRAFFIC
12 584.14.010.100 SCHEINWERFERHALTERUNG 2001 HEAD LIGHT SUPPORT 2001 2
13 0016 040183 SCHRAUBE FÜR KUNSTSTOFF D=4X18 SCREW FOR PLASTIC D=4X18 4
14 546.11.038.012 LAMPE HS1 12V 35/35W WEISS BULB HS1 12V 35/35W WHITE 1
15 490.11.436.100 LAMPENHALTESPANGE BULB HOLDER 1
16 502.11.537.000 GUMMIKAPPE RUBBER CAP 1
17 490.11.435.000 LAMPE 12V 5W (W2,1X9,5D) BULB 12V 5W (W2,1X9,5D) 2
18 0125 060003 UNTERLEGSCHEIBE DIN 125 A 6,4 WASHER DIN0125-A 6,4 2
19 0933 060203 SK.SCHRAUBE DIN 933 M6X20 HH SCREW DIN0933-M 6X20 2
20 584.14.040.100 RÜCKLICHT KPL. LC4 2001 REAR LIGHT CPL. LC4 2001 1
21 584.14.042.000 LAMPE 12V 21/5W (BAY15S)VERST. BULB 12V 21/5W (BAY15S)REINFO. 1
22 584.14.040.051 METAMOLL FÜR RÜCKLICHT 99 METAMOLL FOR REARLIGHT 99 2
15MM X 50MM X 5MM 15MM X 50MM X 5MM
23 410.01.052.000 KABELTÜLLE D=12MM RUBBER SLEEVE D=12MM 3
24 587.14.048.000 RÜCKLICHTBUCHSE REAR LIGHT BUSHING 3
25 510.06.097.000 SCHEIBE 6,2X22X1,ST30,W.VERZ. WASHER 6,2X22X1,ST30,W.GALV. 3
26 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 3
30 584.14.047.000 KENNZEICHENBELEUCHTUNG LC4 '98 LICENSE-PLATE ILLUMINATION '98 1
32 0021 050003 SCHEIBE DIN 9021 A 5,3 WASHER DIN9021-A 5,3 4
33 0985 050003 SS.MUTTER DIN 985 M5 SELF LOCKING NUT DIN0985-M 5 2
05-583.14.0
30
1
2
3
4
5
7
bk
6
bo
bp
bq
br
bs
bt
ck
cl
cm
cn
co
cp
cq
dk
dm
dn
3
4
5
6
7
bm
bn
dm
dn
br
05-583.14.0
