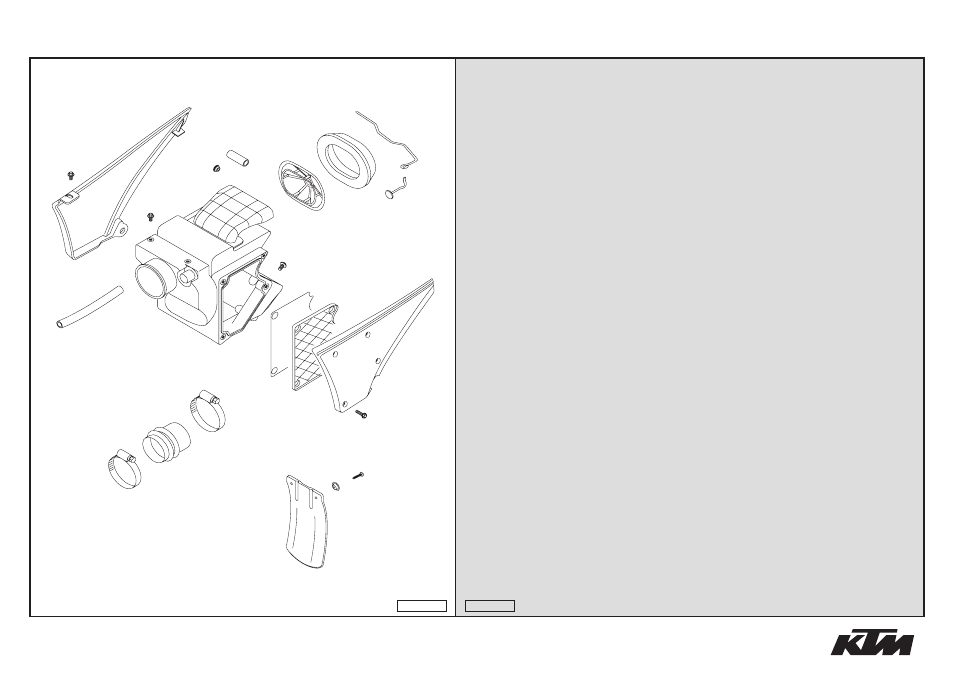

LUFTFILTERKASTEN
»
AIR FILTER BOX
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
584.06.001.200
FILTERKASTEN E-START 03
FILTER BOX E-START 03
1
2
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
5
3
570.05.020.001
SCHLAUCH 10X14 PER METER
HOSE 10X14 PER METER
0,34
4
361.11.021.000
VERSCHLUSSPFROPFEN
PLUG
1
5
584.06.004.000
FILTERKASTENDECKEL RE. LC4'98
FILTER BOX COVER R/S LC4'98
1
6
584.06.003.100
FILTERKASTENDECKEL LI. LC4'98
FILTER BOX COVER L/S LC4'98
1
7
584.06.003.150
TRÄGER FILTERK.DICHTUNG LC4'98
CARRIER FILTER BOX GASKET '98
1
8
584.06.090.100
DICHTUNG FILTERK.DECKEL LC4'98
GASKET FILTER BOX COVER LC4'98
1
9
0015 050203
SK.BUNDSCHRAUBE M 5X20 SW=8
HH COLLAR SCREW M 5X20 WS=8
4
10
546.06.010.000
SPRITZSCHUTZ FÜR FILTERKASTEN
SPLASH PROTECT.FOR FILTER BOX
1
11
722.10.079.000
STÜTZSCHALE
BUCKET
2
12
0017 060203
EJOT PT SCHRAUBE K60X20 SW=6
EJOT PT SCREW K60X20 WS=6
2
14
580.06.026.500
VERGASERMANSCHETTE 540/620/640
AIR FILTER BOOT 540/620/640
1
15
510.06.027.000
SCHLAUCHBINDER 50-70MM
HOSE CLAMP 50-70MM
1
16
550.06.028.000
SCHLAUCHBINDER 60-80MM
HOSE CLAMP 60-80MM
1
17
584.06.015.100
LUFTFILTER E-STARTER 98
FILTERELEMENT E-STARTER '98
1
18
584.06.016.000
FILTERTRÄGER '97
FILTER CARRIER '97
1
19
584.06.017.050
HAKEN FÜR FILTERHALTEBÜGEL '97
HOOK F.HOLDING HANG.FILTER '97
1
20
584.06.017.100
HALTEBÜGEL FÜR FILTER '98
HOLDING HANGER FOR FILTER '98
1
05-583.06.0
22
1
2
3
4
5
7
8
9
bk
6
bl
bm
bo
bp
bq
br
bs
bt
ck
2
3
2
300 MM
40 MM
05-583.06.0
