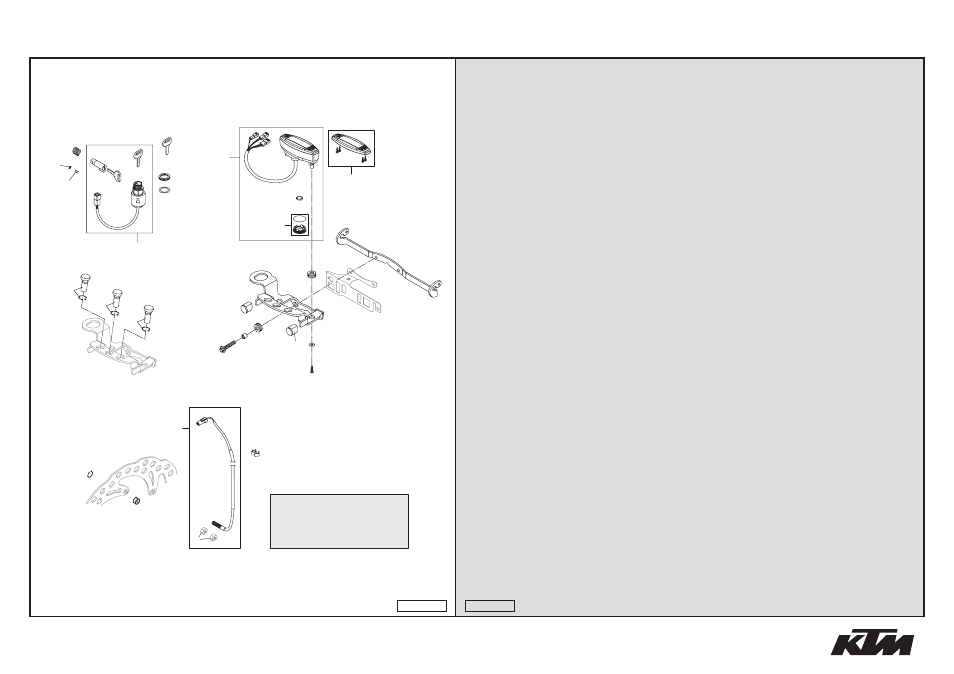

TACHOANLAGE
»
SPEEDOMETER
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
548.14.069.000
TACHO DIGITAL KM/H F. 21" 2005
SPEEDOMETER KM/H F. 21" 2005
1
UMPROGRAMMIERBAR: KM/H - MPH
REPROGRAMMABLE: KM/H - MPH
1*
548.14.069.200
TACHO DIGITAL KM/H F. 17" 2005
SPEEDOMETER KM/H F. 17" 2005
X
UMPROGRAMMIERBAR: KM/H - MPH
REPROGRAMMABLE: KM/H - MPH
2*
548.14.069.010
BATTERIEDECKEL F. TACHO 2005
BATTERY COVER F. SPEEDOM. 2005
1
3
583.14.068.000
BATTERIE F.DIG.TACHO M.A.E. 02
BATTERY F. SPEEDOM. M.A.E. 02
1
4*
548.14.069.020
OBERTEIL FÜR TACHO 05
SPEEDOMETER TOP PART 05
1
10*
548.14.068.000
GEBERKABEL FÜR DIGITALTACHO 05
CABLE FOR DIGITAL SPEEDOM. 05
1
11
550.11.022.100
ABSTANDHALTER D=6/8MM, SCHWARZ
CLAMP D=6/8MM, BLACK
2
12
548.14.069.050
GEBERMAGNET F. DIGITALTACHO 03
MAGNET FOR DIGITAL SPEEDOM. 03
1
13
0471 009104
SICHERUNGSR.DIN0471- 9X1 INOX
CIRCLIP DIN0471- 9X1 INOX
1
19
0021 050003
SCHEIBE DIN 9021 A 5,3
WASHER DIN9021-A 5,3
2
20*
586.14.060.100
TACHOHALTERUNG 625 SXC+SMC 05
SPEEDOM.BRACKET 625 SXC+SMC 05
1
21*
0016 050121
SCHRAUBE FÜR KUNSTSTOFF D=5X12
SCREW FOR PLASTIC D=5X12
2
22
582.14.069.051
GUMMITÜLLE 16X10,8X3 02
RUBBER GROMMET 16X10,8X3 02
2
23
310.08.060.000
KABELTÜLLE D=8MM OFFEN
RUBBER SLEEVE D=8MM OPEN
2
24
0014 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
2
25
580.11.039.000
DISTANZBÜCHSE 6,5 X 8 X 7
SPACER BUSHING 6,5 X 8 X 7
2
26
583.14.033.100
BLINKERHALTERUNG 2002
FLASHER BRACKET 2002
1
27*
586.08.003.000
VERSCHLUSSKAPPE KV8 05
PLUG CAP KV8 05
2
28
580.11.024.300
BLINKERKONTROLLEUCHTE GRÜN '98
FLASHER INDICAT.LIGHT GREEN'98
1
29
580.11.021.300
FERNLICHTKONTROLLEU. BLAU '98
H.BEAM INDICATOR LIGHT BLUE'98
1
30*
580.11.023.300
NEUTRALKONTROLLEUCHTE GRÜN '98
NEUTRAL INDIC. LIGHT GREEN '98
1
36
584.11.066.400
SCHLOSSGARNITUR 625 SXC 03
LOCK SYSTEM 625 SXC 03
1
37
503.11.066.050
ZÜNDSCHLOSSMUTTER M24X1
IGNITION LOCK NUT M24X1
1
38
584.11.066.450
SCHEIBE F. ZÜNDSCHLOSS 03
WASHER F. IGNITION LOCK 03
1
39
120.03.007.052
FEDER L=16MM
SPRING L=16MM
1
40
0137 030003
FEDERSCHEIBE DIN0137-B 3
SPRING WASHER DIN137 B3
1
41
450.02.040.091
KERBNAGEL RIVETO AF10
GROOVED NAIL RIVETO AF10
1
42
400.11.166.200
SCHLÜSSELROHLING 2-T./HUSABERG
KEY BLANK 2-STROKE/HUSABERG
X
05-583.14.1
31
bl
bm
ACHTUNG !!!
EINBAU OHNE MUTTERN!
CAUTION !!!
WITHOUT NUT FITTING!
#
#
1
2
3
bk
ck
cl
cm
cn
cq
co
4
bn
bt
cp
cs
ct
dk
dq
dr
ds
dt
ek
el
em
cr
cr
05-583.14.1
