Seite 34

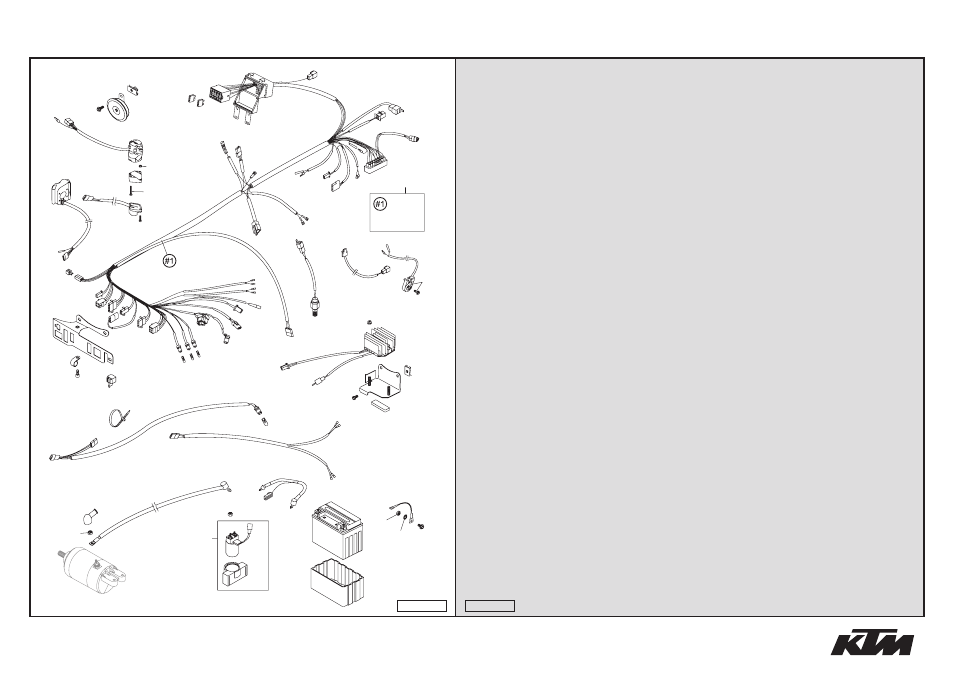

KABELSTRANG
»
WIRING HARNESS
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
583.11.375.750
HAUPTKABELSTRANG 625 SXC 05
WIRING HARNESS 625 SXC 05
1
2
590.11.083.000
STECKERBORD SCHWARZ 2001
SUPPORT BRACKET BLACK 2001
1
3
491.11.425.000
LAMPE 12V 1,2W (W2X4,6D)
BULB 12V 1,2W (W2X4,6D)
3
4
580.11.109.110
STECKSICHERUNG 10 A 2000
FUSE 10 A 2000
X
5
580.11.109.120
STECKSICHERUNG 20 A 2000
FUSE 20 A 2000
X
6
590.11.074.200
SCHALTER STARTKNOPF+NOT-AUS 01
START-STOP TIP SWITCH 2001
1
7
503.11.060.100
GLEICHSTROMHORN L.E.B 03
DC HORN L.E.B. 03
1
8
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
1
9
546.03.048.100
MEHRBEREICHSBLECHMUTTER M6
RANGE CHANGE METAL NUT M6
1
14
584.11.034.100
REGLER-GLEICHRICHTER 12V '97
VOLT.REGULATOR-RECTIFIER 12V
1
15
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
2
16
584.11.055.200
BATTERIEHALTEBÜGEL 03
BATTERY BRACKET 03
1
17
0015 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
2
18
584.14.040.051
METAMOLL FÜR RÜCKLICHT 99
METAMOLL FOR REARLIGHT 99
1
19
503.11.070.100
LICHTSCHALTER CEV EGS AUS. '98
H.LIGHT SWITCH CEV EGS AUS.'98
1
SYMBOLE GELB
SYMBOLS YELLOW
21
0934 040003
SK.MUTTER DIN 934 M4
HEXAGON NUT DIN0934-M 4
2
22
130.11.070.060
ADAPTER FÜR BLINKERSCHALTER'98
ADAPTER FOR FLASHER SWITCH '98
1
23
0084 040223
ZYL.SCHRAUBE DIN0084-M 4X22 A
CYL.HEAD SCREW DIN0084-M 4X22A
2
24
503.11.029.000
BLINKERSCHALTER CEV '98
FLASHER SWITCH CEV '98
1
25
0985 040163
LINSENSCHRAUBE DIN7985-M 4X16
FLAT HEAD SCREW DIN7985-M 4X16
2
26
440.11.076.100
KABELBAND 100/2,5MM SCHWARZ
CABLE TIE 100/2,5MM BLACK
X
26
440.11.076.200
KABELBAND 200/3,6MM SCHWARZ
CABLE TIE 200/3,6MM BLACK
X
26
440.11.076.305
KABELBAND 300/4,8MM SCHWARZ
CABLE TIE 300/4,8MM BLACK
X
27
446.11.207.200
BLINKGEBER 97
FLASHER UNIT 97
1
28
584.11.047.000
KABELSTR.KENNZEICHENBEL. 2001
WIRING H. NUMBER P. LIGHT 2001
1
29
490.11.435.000
LAMPE 12V 5W (W2,1X9,5D)
BULB 12V 5W (W2,1X9,5D)
1
30
590.11.081.000
BLINKERKABELSTRANG HINTEN 2001
FLASH.WIRINGHARNESS REAR 2001
1
31
584.11.059.100
STARTERKABEL 700MM '97
STARTERCABLE 700 MM '97
1
32
584.11.059.350
BATTERIEKABEL L= 200 MM 03
BATTERY CABLE L= 200 MM 03
1
33
584.11.058.000
STARTERRELAIS MIT HALTEGUMMI
STARTER RELAY WITH HOLD.RUBBER
1
34
0985 060003
SS.MUTTER DIN0985-M 6
SELF LOCK. NUT DIN0985-M 6
3
35
584.11.058.050
HALTEGUMMI FÜR STARTERRELAIS
HOLD. RUBBER FOR STARTRELAY
1
36
584.11.053.100
BATTERIE 12V 8,6AH 03
BATTERY 12V 8,6AH 03
1
37
584.11.053.050
BATTERIEHÜLLE 96
BATTERY COVER 96
1
05-583.11.0
32
1
2
3
4
5
7
8
9
6
bo
bp
bq
br
bs
bt
cl
cm
cn
co
cp
cq
cr
cs
ct
dk
dl
dm
dn
do
do
dp
dq
dr
ds
dt
ek el
24
5
em
ep
eq
et
fk
fl
fq
fq
fr
fr
05-583.11.0
