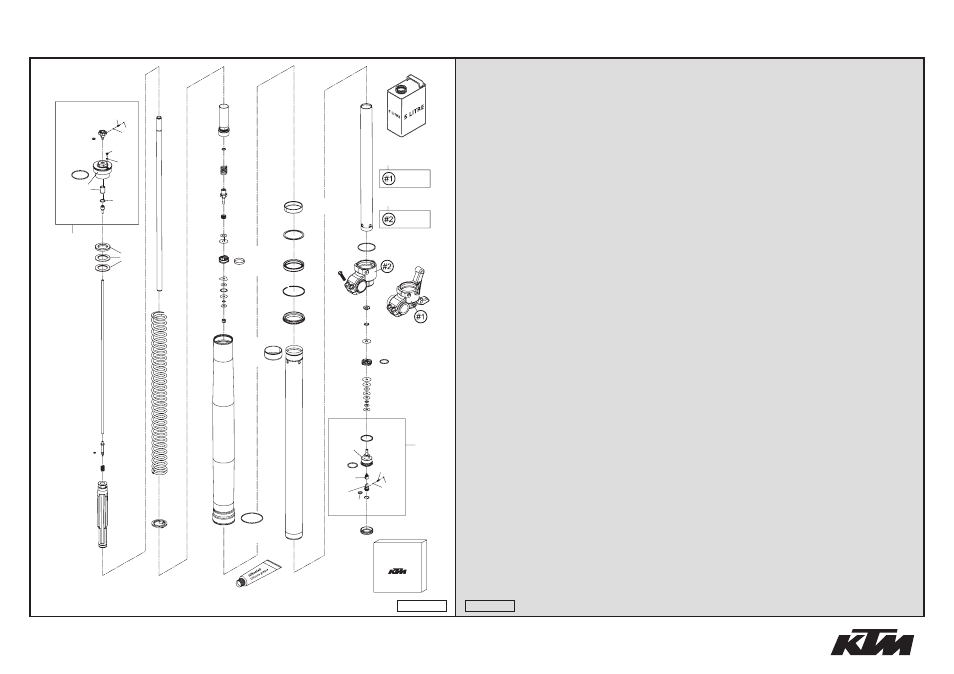

GABELBEINE WP USD 43
»
FORK LEGS WP USD 43
625 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
4860.0020S
VERSCHL.KAPPE+BÜCHSE M51X1,5
SREW CAP+BUSH M51X1,5
2
2
4681.0340
O-RING NBR 45X2
O-RING NBR 45X2
2
3
4860.0018
EINSTELLKNOPF ZUGSTUFE
KNOB REBOUNG ADJUSTER
2
4
4860.0020S1
VERSCHLUSSKAPPE M51X1,5 KPL.
SCREW CAP M51X1,5 CPL.
2
5
4054.0603
STAHLKUGEL D=3MM
STEEL BALL D=3MM
8
6
4860.0028
FEDER D=2,9 L=7,9
SPRING D=2,9 L=7,9
4
7
4860.0044
O-RING NBR 6X1,5
O-RING NBR 6X1,5
2
8
4860.0058
ENTLÜFTUNGSSCHRAUBE M4X6
VENT SCREW M4X6
2
9
4860.0009
O-RING NBR 3,7X1,6
O-RING NBR 3,7X1,6
2
10
4860.0043
O-RING NBR 12X1,5
O-RING NBR 12X1,5
2
11
4860.0019
HALTER F. EINSTELLROHR D=4MM
HOLDER F.ADJUSTMENT TUBE D=4MM
2
12
4357.0211
AUSSENROHR L=577 D=54/57 03
OUTER TUBE L=577 D=54/57 03
2
13
4357.0099
FÜHRUNGSRING D=53MM
GUIDING RING D=53MM
2
15
4357.0204
FÜHRUNGSBÜCHSE 43X47X12 DAIDO
DU-BUSH 43X47X12 DAIDO
2
16
4357.0092
TRÄGERRING 45 X 52,5 X 1,5
SUPPORT RING 45 X 52,5 X 1,5
2
17
4357.0201
ÖLDICHTRING 43 X 52,9 X 9,5
OIL SEAL RING 43 X 52,9 X 9,5
2
18
4357.0008
SICHERUNGSRING SB53
LOCK WASHER SB53
2
19
4357.0202
STAUBKAPPE 43 X 53,4 X 11,8
DUST STRIPPER 43 X 53,4 X 11,8
2
22
4357.0203
FÜHRUNGSBÜCHSE 42X44X20
DU-BUSH 42X44X20
2
23
4357.0221
GABELHOLM D=43MM L=585MM
INNER TUBE D=43MM L=585MM
2
24*
4357.0142S1
HYDR.STOP L=200 D=27,5 KPL. 05
HYDR.STOP L=200 D=27,5 CPL. 05
2
30
4860.0014
EINSTELLROHR L=512MM
ADJUSTMENT TUBE L=512MM
2
31*
4860.0408
KOLBENSTANGE D=14 L=546 M11X1
PISTON ROD D=14 L=546 M11X1
2
33
4860.0189
NADEL ZUGSTUFE 2003
NEEDLE REBOUND 2003
2
34
4860.0046
O-RING NBR 3X1,5
O-RING NBR 3X1,5
2
35
4860.0033
FEDER ZUGSTUFENNADEL C=4N/MM
SPRING REBOUND NEEDLE C=4N/MM
2
37
4860.0036
VORSPANNBÜCHSE 42X26,5X2,5
SPACER 42X26,5X2,5
2
37
4860.0037
VORSPANNBÜCHSE 42X26,5X5
SPACER 42X26,5X5
2
37
4860.0053
VORSPANNBÜCHSE 42X26,5X1,5
SPACER 42X26,5X1,5
2
38
9501.0010S
FEDER 3,6 N/MM SET D=4,6MM
SPRING 3,6 N/MM SET D=4,6MM
X
38
9501.0002S
FEDER 4,0 N/MM SET D=4,75MM
SPRING 4,0 N/MM SET D=4,75MM
X
38
9501.0003S
FEDER 4,2 N/MM SET D=4,9MM
SPRING 4,2 N/MM SET D=4,9MM
1
38
9501.0012S
FEDER 4,4 N/MM SET D=4,9MM
SPRING 4,4 N/MM SET D=4,9MM
X
38
9501.0022S
FEDER 5,0 N/MM SET D=5,0MM
SPRING 5,0 N/MM SET D=5,0MM
X
39
4357.0131
FEDERAUFLAGE 26,2X38,5X3
INTERM. RING 26,2X38,5X3
2
