Deutsch 5.906-587.0 Rev. 00 (05/14) 17

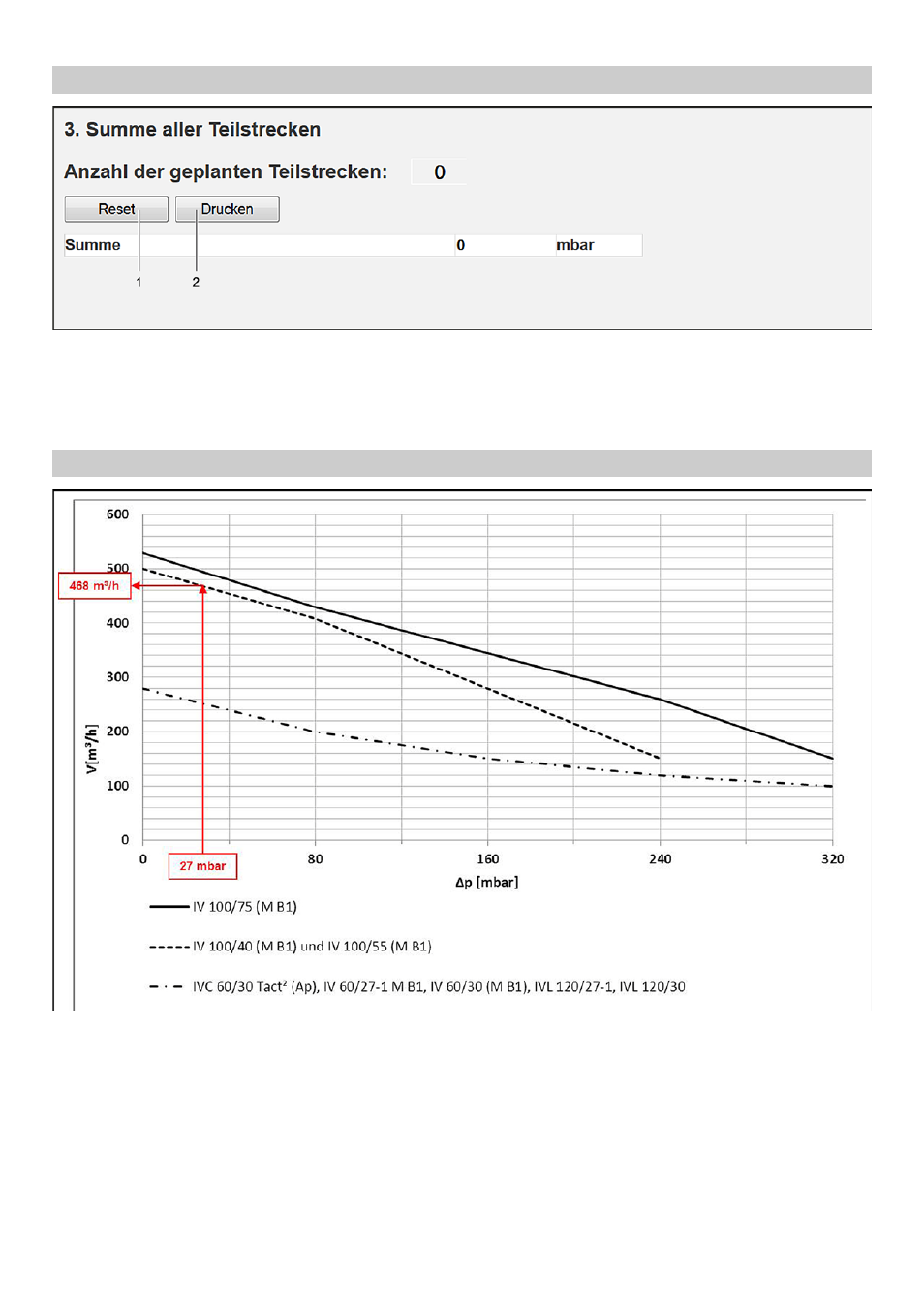

1 Button „Reset“
2 Button „Drucken“
 Mit dem Button „Reset“ werden alle Daten gelöscht.
 Über den Button „Drucken“ kann eine Übersicht ge-
druckt werden.
Der Gesamtdruckverlust wird mit der Sauger-Kennlinie ab-
geglichen um den tatsächlichen Volumenstrom zu ermit-
teln.
Im abgebildeten Beispiel ist ein Gesamtdruckverlust von
27 mbar erzielt worden. Bei diesem Wert liegt der Volu-
menstrom des Saugers noch bei 468 m³/h.
Mit dem Berechnungstool muss gegengeprüft werden,
welche Strömungsgeschwindigkeit bei diesem Volumen-
strom mit gegebenem Rohrdurchmesser erzielt wird. Liegt
er unter dem notwendigen Wert muss entweder ein Sau-
ger mit höherer Leistung gewählt oder die Rohrleitung neu
ausgelegt werden.
10.2 Addition der Teilstrecken
10.3 Abgleich mit Sauger Kennlinie
